制冷技术实训装置

制冷技术实训装置（MYKT-21）-概述:
  该设备依据制冷空调系统安装维修工国家职业标准，参照技能大赛相关项目技术标准设计，突出“安装、调试、维修、设计、管理”等技术技能训练内容，以培养制冷与空调专业技术人才为目的。
    该设备在制冷专业教学实训主要体现有三个方面的内容，分别是供暖安装与调试、冷水系统的应用设计、冷库系统故障查排。针对竞赛实训实操内容进行了综合规划设计，突出实际操作训练，既注重系统设备的安装、调试和维修，又注重实际工程、应用设计与管理。同时该设备紧扣制冷设备安装与调试技能大赛，既可作为竞赛考核设备，也可用于制冷空调类专业教学，以及制冷空调行业技术人员的培训与鉴定。

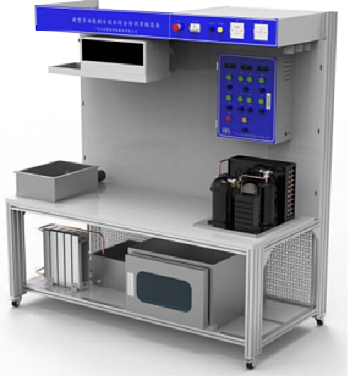

                                      （参考图）
二、技术参数:
1、工作电源：单相三线 AC220V ±10%  50Hz
2、环境温度：－5℃—40℃
3、相对湿度：≤85﹪  （25℃）
4、整机功耗：＜1.5KW
5、电源总开关带漏电保护  IΔn≦30mA，时间≦0.1S
6、具有电压、电流指示、供电指示
三、制冷技术实训装置-配置：
1、工作台总成：由型材桌腿，台面板，侧木板，网孔挡板，万向轮组成的工作台。学员可在上面自由安装制冷元器件。采用带刹车的万向轮，方便调整设备的摆放位置。尺寸：L1300mm*W715mm *H1840mm。
2、冷藏室冰箱：采用优质不锈钢板做骨架，经过机械加工成型，隔层采用聚氨酯发泡料保温。安装光管式蒸发器。库门中间部分采用三层发热透明玻璃构建，既符合保温性能要求，又方便内部查看。顶部有 LED 灯，库体的四周采用活动连接，方便调整设备的摆放位置。75L 容积。尺寸：L400mm*W500mm*H200mm
3、冷水箱：采用不锈钢加工而成。箱体四周包保温棉，防漏防锈，并在周边翻边形成圆弧过底防刮伤手的人性化设计。15L 容积。由冷水箱、支撑管座、选手自制的盘管、其它安装附件等组成，可进行制冷剂和水进行热交换。L400mm*W500mm*H200mm。
4、热水箱：采用不锈钢加工而成，防漏防锈，并在周边翻边形成圆弧过底防刮伤手的人性化设计。20L 容积。由热水箱、支撑管座、选手自制的盘管、其它安装附件等组成，可进行制冷剂和水进行热交换。尺寸：L280mm*W170mm*H140mm。
5、暖气片：采用市场上成熟品牌产品，低碳冷轧钢制作后喷涂。中心距 300mm， 5 片，4 分进出水口。风机盘管：采用市场上成熟品牌产品，出风口尺寸：447*130mm，蒸发器尺寸：400*200*65mm 水量：319KG/H。
6、电源箱：该模块主要由电气控制箱体、漏电断路器、急停开关、信号指示灯、中间继电器、熔断器座、熔体、航空插座、尼龙防水接头、电源 2.3 插头、电源 3 插头、其它安装附件等组成。
7、实训电控箱：该模块主要由电气控制箱体、温度显示区、仪表显示区、运行控制区、急停开关、常闭接触组、二位旋钮开关 、常开接触组、信号指示灯、熔断器座、熔体、尼龙防水接头、电子温控器、平面锁、电源插头、其它安装附件等组成。设置的电路整齐、科学规范。内部接线与接线图统一，并标识清楚线号。配电箱与柜体及机组的连线，标识清楚，直观方便使用。 电箱可根据实际需要进行安装固定，灵活实用。可开关门锁方便学生进行安装及故障检测等实操，方便拆装有利于模块化方便拆装。
8、制冷元器件：主要由冷凝机组，高低压开关，内平衡膨胀阀，单向阀，电磁阀，干燥过滤器，液视镜，曲轴箱压力调节阀及能量调节阀等组成完整的制冷元器件。
9、装配桌装配桌由桌身、工具柜、台面组成，用于电气及机械结构的装配平台。桌身采用冷轧钢板折弯焊接而成，喷塑后组装连接，装配桌预设电源插座扩展孔，依据用途可加装电源插座。整个装配桌可随意拆装，方便运输安装。工具柜采用冷轧钢板折弯焊接而成，工具柜有多个抽屉，可储藏工具，放置于装配桌底部一侧。台面采用25mm厚高密度中纤板外贴防火板,PVC截面封边，台面具有耐磨、耐热、耐污及易清洁等特点。尺寸：L1500mm×W700mm×H780mm。
四、制冷系统:

序号	名称	技术规格	数量
1	实验台
2	风冷冷凝机组	AE4456	1套
3	冷风机	DE-2.5	1套
4	高压压力表	HS-OG-3.8L	1块
5	低压压力表	HS-OG-1.8L	1块
6	干燥过滤器	DFS-025S	1个
7	视液镜	SGS-1/4	1个
8	蒸发器		1个
9	膨胀阀	TN2	2个
10	阀芯	0X#	1个
11	其它配件		若干
12	工具桌		1张

序号	名称	规格要求	数量
1	压力表	HS-OG-1.8L，含安装支架,连接毛细管	21
2	真空泵	FY-1C-N	1台
3	扩口器	CT-2000	1套
4	偏心型扩孔器	VFT-808	1套
5	弯管器	1/4"、3/8"	各1把
6	维修双表	含三色加液管	1套
7	R134a制冷剂		3kg
8	充电式手枪钻		1把
9	转接头	3mm	1个
10	内六角扳手	5mm、8mm	各1把
11	活动扳手	250mm	2把
12	十字螺丝刀	6*100	1把
13	卷尺	3m	1把

六、实训材料

序号	名称	规格要求	单位	数量
1	铜管	Ø/8″	米	10
2	铜管	Ø4″	米	8
3	保温管	3/8"	根	2
4	自粘式保温管		米	0.5
5	自粘式扎带固定座	25*25	个	10
6	扎带	3*150	根	100
7	缠绕管	Φ12	米	2
8	电线（黄色）	0.5mm2，	米	100
9	电线（红色）	1mm2	米	100
10	电线（黄/绿双色）	1mm2	米	10
11	等径扩口三通	3/8"	个	3
12	等径扩口三通	1/4"	个	3
13	铜纳子	1/4"	个	10
14	铜纳子	3/8"	个	10
15	转接头	外1/4*3/8外接头	个	10
16	R型不锈钢管夹	Ø6	个	10
17	自攻丝	M4*20	个	30
18	螺丝平垫	Φ4	个	20
19	胶套	Φ6	个	10
20	胶套	Φ10	10	10

七、全变频风冷冷水热泵机组
工作台总成：由型材桌腿，台面板，侧木板，网孔挡板，万向轮组成的工作台。学员可在上面自由安装制冷元器件。采用带刹车的万向轮，方便调整设备的摆放位置。尺寸：L1300mm*W715mm *H1840mm
室外机：
1、外形尺寸mm：995*360*882、质量：123kg
2、制冷剂：R410A
3、制冷量：6.0KW、制热量：6.7KW
4、室内机： 4CC3S
5、外形尺寸mm：900*450*200
6、额定供冷量KW/H：4.1（全热）、3.0（显热）
7、额定供热量KW/H：6.8/4.18
8、额定风量m³/h：680、输入功率W：54

---
