空调安装调试实验装置

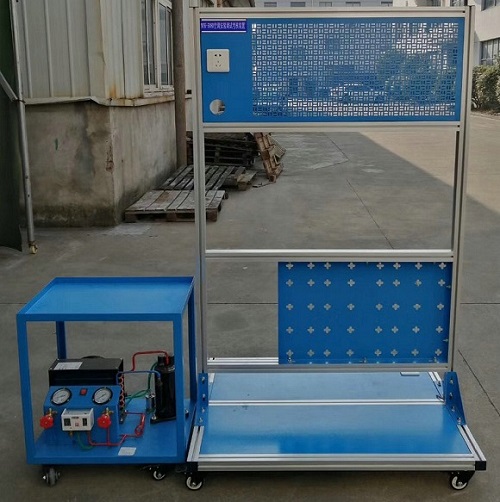

MYN-508D  空调安装调试实验装置-采用铝合金框架作为实训平台，外型美观大方。支架结构方便移动安装，主要是家用分体式空调的安装、维修、调试等实训操作提供一个很好的平台。本装置配有制冷剂回收设备，可对空调机中的制冷剂进行回收，回收的制冷剂可反复使用，这样不但可以有效的节约成本而且可以保护环境。本装置还配有便携式焊炬，制冷工基本的维修工具，可使学生学习维修工具的使用和操作方法。使学生在走出学校后能真正学到实用的维修技能。本装置适合制冷相关专业的初、中级技能实训考核与鉴定。

二、技术参数：
1、电源电压：220V±10﹪   50HZ
2、低压压力：0.4～0.6MPA   高压压力1.4～2.0 MPA
3、额定电流：5A        制冷剂：R22
4、外形尺寸：800*900*1700MM
5、安全保护：具有过流、过压、漏电等保护措施，符合国家相关标准。
三、实训项目：
1、空调器的安装调试
2、制冷维修工具的使用和操作方法。
3、铜管焊接技术实训
4、喇叭口，杯型口扩充方法
5、系统抽真空实训
6、系统保压实训
7、系统检漏实训
8、制冷剂回收技术实训
9、空调器运行调试技术实训
10、空调工作原理介绍
11、空调系统故障检测及排故维修
四、功能特性：
1、采用可移动框架作为实训平台底部安装有万向轮方便移动。
2、学习掌握空调制冷技术理论知识与专业实践技能
3、实训装置应能满足职业院校的制冷技术、制冷流体机械、制冷设备原理与维修实训。培养学生掌握空调和制冷技术专业理论知识与专业实践技能，能强化学生对空调制冷系统安装、电气接线、工况调试、故障诊断与维修以及制冷工具的使用等综合职业能力。
4、装置应采用模块化设计，电气系统和管路系统独立分开。学生可根据4电气原理图进行接线、测试和运行等操作。管路系统部分可对学生进行管路的设计安装、压力检漏、抽真空以及充注制冷剂的培训，增强学生的实际动手能力。
5、实训装置能直观展示空调制冷系统结构、工作原理，可以清楚的看到制冷循环系统的所有实物部件，方便于教学演示讲解及学生对知识的理解和掌握。
五、配置清单：

序号	名称	规格	数量	备注
1	空调安装台架	800*900*1700	1 台	可在此台架上进行分体空调的安装、基本维修及各种实习操 作。
2	制冷剂回收与真空加液站		1 台	可用此设备向空调制冷系统中充加制冷剂。也可将制冷系统中的制冷剂回收到制冷储液罐中。
3	小型焊接机	携带式	1 套	制冷管道的焊接基本操作。
4	钳形电流表		1 只	空调机运行负载电流的测量
5	万用表	数字式	1 只	用于空调机控制电路的检测
6	复合真空压力表		1 套	用于制冷系统压力的测量。
7	弯管器	复合型(Ф6,Ф8,Ф10)	1 只	基本维修工具
8	割管器		1 只	基本维修工具
9	十字螺丝刀		1 只	基本维修工具
10	一字螺丝刀		1 只	基本维修工具
11	尖嘴钳		1 把	基本维修工具
12	活动扳手	10 寸	1 把	基本维修工具
13	活动扳手	12 寸	1 把	基本维修工具
14	胀管器		1 套	基本维修工具
15	储液罐（制冷剂）	3Kg    R22	1 瓶	用于制冷剂的存储
16	加液管（一头公制、一头 英）	Ø6	1 条	基本维修工具
