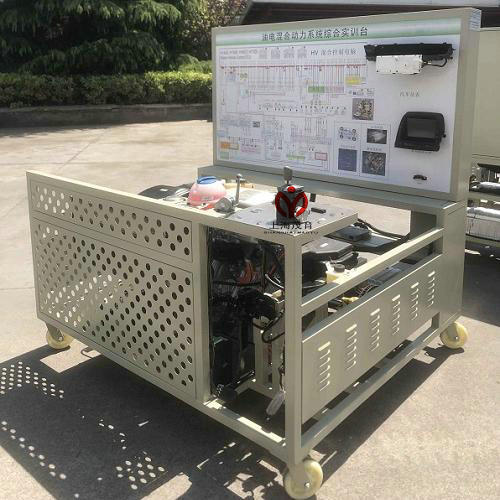

丰田普锐斯混合动力系统教学试验台

丰田普锐斯混合动力系统教学试验台(MYXNQ-25B)采用翻新丰田普锐斯原车油电混合动力发动机和电子传动桥为基础，可对发动机和电子传动桥进行起动、加速、减速等工况的实践操作，真实展示油电混合动力发动机的组成结构和工作过程。
适用于各类院校对油电混合动力发动机和维修实训的教学需要。
二、功能特点：
1、真实可运行的油电混合动力发动机，充分展示油电混合动力发动机的组成结构和工作过程。
2、实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有彩色电路图；学员可直观对照电路图和油电混合动力发动机实物，认识和分析控制系统的工作原理。
3、实训台面板上安装有汽车仪表和多功能显示屏，可实时显示动力传递过程、车速等、电控系统故障指示灯等参数变化。
4、实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元、自动变速器、混合动力单元、电源控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
5、实训台安装有诊断座，可连接专用汽车解码器，对发动机、自动变速器、混合动力、电源等电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
6、设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
7、实训台配备有油门控制装置，可方便对发动机加速减速。
8、实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。
9、实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、技术规格：
1、外形尺寸：1740×1400×1700mm(长×宽×高)
2、工作电源：直流12V
3、燃油标号：依发动机型号
   油箱容积：10L
4、工作温度：-40℃～+50℃
5、颜色：7032
6、钢管：40*40*3mm
7、面板机柜：1.5mm冷板冲压成形，背面设置维修门；
8、移动脚轮：120*80mm
四、基本配置(每台)：

序号	名       称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子以及彩色电路图	套	1
2	组合仪表	原车	套	1
3	发动机控制电脑(ECU)	原车	套	1
4	自动变速器控制电脑(ECU)	原车	套	1
5	混合动力控制电脑(ECU)	原车	套	1
6	蓄电池控制电脑(ECU)	原车	套	1
7	电源控制电脑(ECU)	原车	套	1
8	防盗控制电脑(ECU)	原车	套	1
9	空调控制电脑(ECU)	原车	套	1
10	网关(ECU)	原车	套	1
11	多功能显示屏	原车	套	1
12	诊断座	OBDⅡ	个	1
13	一键起动开关	原车	个	1
14	钥匙插槽	原车	个	1
15	智能钥匙	原车	套	1
16	变频器	原车	台	1
17	高压蓄电池	原车	套	1
18	高压电缆	原车	套	1
19	P档开关	原车	套	1
20	电子传动桥	原车	套	1
21	半轴刹车系统	原车	套	1
22	燃油压力表	0-10kg/cm2	个	1
23	真空压力表	0-76in.Hg	个	1
24	发动机总成	INZ-FXE	套	1
25	燃油箱	10L	个	1
26	汽油泵(含汽油泵插头)		套	1
27	油门控制装置	原车	套	1
28	进、排气管	原车	套	1
29	水箱(含保护罩)	配套	套	1
30	冷却电子风扇	12V，80W	个	2
31	备用蓄电池	12V 65Ah	台	1
32	继电器	含：起动继电器、油泵继电器、冷却风扇继电器等	套	1
33	保险丝盒	配套	个	1
34	电源总开关	50A	个	1
35	故障设置和考核系统	配套	套	1
36	移动台架(带自锁脚轮装置)	1740×1400×1700mm(长×宽×高)	台	1
37	教师手册	茂育配套	套	1
38	合格证与保修卡	茂育配套	套	1
