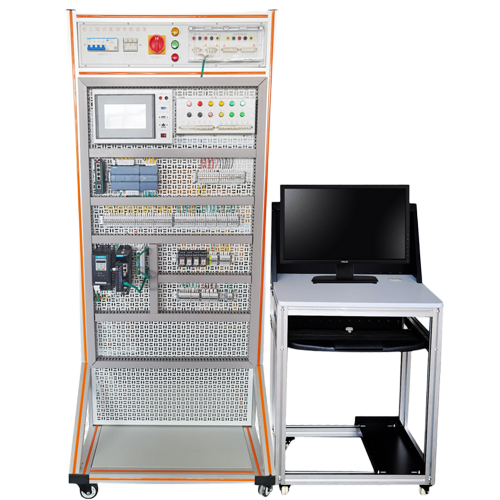

网孔型中高级电工考核实训装置

一、产品概述：
MY-201F网孔型中高级电工考核实训装置采用万能网孔板开放式设计，自由组合的思路， 配置完成各种低压电气控制所需要的多种低压电器，如单相电度表、日光灯、单联开关、插座、感应开关、漏电开关等，以及电气控制所需要的多种低压电器，如漏电断路器、熔断器、电流互感器、交流接触器、时间继电器、热继电器、中间继电器、行程开关、按钮、信号灯、转换开关、电压表、电流表、功率表及电度表等，学员根据实训项目的要求，选取器件、组合成相应的实训电路，完成电力拖动线路安装、接线、调试及工艺整理，满足实训教学、鉴定培训及职业竞赛的需要。
二、技术参数：
1、输入电源：电压AC380V，电流5A。
2、外形尺寸：700cm×500cm×1700cm
三、网孔实训屏结构
实训屏底盘钢铝结构，实训时放置电机，框架是工业铝型材结构，万能网孔板镶嵌铝型材中间，配以桔黄色装饰条，豪华大气，采用开放式设计，操作空间大，实训操作方便，装有4只万向轮，便于移动。采用双面结构，正面电机控制实训，背面照明电路实训。
四、电源控制屏
在电源控制屏网孔实训屏上端，为实训任务提供各种电源，具有漏电保护、过流保护、短路保护、接地保护等。两组交流电源输出；AC380V、AC220V，采用安全端子及螺钉端子两种输出方式，方便不同方式接线。 电源输出区域设计有透明安全防护罩，提高用电的安全性。防护罩开合角度大于110度，出线孔为拱门型设计。
五、实验操作项目：

（一）电气控制部分 1．三相异步电动机直接启动控制 2.三相异步电动机的点动控制电路原理、装配、调试 3.三相异步电动机的直接启动的原理、装配、调试 4.三相异步电动机的混合控制的原理、装配、调试 5.三相异步电动机的两地一控的原理、装配、调试 6.三相异步电动机的正反转控制的原理、装配、调试,、考核 7.工作台自动往返控制线路 ……自由设计项目。 （二）PLC可编程控制器基础电路实训 1.与、或、非逻辑功能测试 2.定时器、计数器功能测试 3.跳转、分支功能训练  4.移位寄存器测试 5.数据处理功能训练 6.微分、位操作测试 7.三层电梯控制 8.自动售货机 9.机械手 10.自动门 11.天塔之光 12.全自动洗衣机 13.自动成型机 14.红绿灯 15.装配流水线 16.四路抢答器 17.音乐喷泉 18.轧钢机 19.邮件分拣 20.物料分拣 21.多级传输 22.八段码显示

23.多种液体混合 24.双面铣床 25.电镀槽 26.交流电机正反转控制 27.小车运动 28.搅拌站 29.汽车灯光控制 30.汽车火花塞点火控制 31.加工中心控制 32.隧道监控 33.自动扶梯 34.CA6140普通车床PLC改造控制 35.X62W万能铣床PLC改造控制 36.T68卧式镗床PLC改造控制 37.M7120平面磨床PLC改造控制 38.Z3050摇臂钻床PLC改造控制 39.电动葫芦PLC改造控制 40.Z35摇臂钻床PLC改造控制 41.M1432A万能外圆磨床PLC改造控制 （四）基于变频器的电机拖动与控制实训 1．变频器功能参数设置与操作 2．变频器报警与保护功能 3．多段速度选择变频调速 4．外部端子点动控制 5．控制电机正反转运动控制 6．控制电机运行时间操作 7．瞬间停电变频器参数设定 8．外部电压变频调速 9．三相异步电动机的变频开环调速 （五）PLC、变频器的电机拖动与控制实训 1．基于PLC通信方式的多段速选择变频调速 2．基于PLC通信方式的变频器开环调速 3．基于PLC通信方式的变频器闭环调速

……自由设计项目。

---
