浅谈机电一体化技术分析

摘 要：机电一体化技术是面向应用的跨学科技术,是机械、微电子、信息和控制技术等有机融合、相互渗透的结果。机电一体化技术的飞速发展,以及机电一体化产品更日新月异,是现代科学技术发展的必然结果。在这里浅谈机电一体化的核心技术,分析机电一体化发展过程,提出机电一体化的发展趋势。以期达到初步了解、认识机电一体化技术的发展及趋势的目的。

一、机电一体化的基本概念：
机电一体化是在以机械、电子技术和计算机科学为主的多门学科相互渗透、相互结合过程中逐渐形成和发展起来的一门新兴边缘技术学科,而机电一体化产品是在机械产品的基础上,采用微电子技术和计算机技术生产出来的新一代产品。机电一体化技术同时也是工程领域不同种类技术的综合及集合,它是建立在机械技术、微电子技术、计算机和信息处理技术、自动控制技术、电力电子技术、伺服驱动技术以及系统总体技术基础之上的一种高新技术。与传统的机电产品相比,机电一体化产品具有下述优越性。
(一)使用安全性和可靠性提高：
机电一体化设备一般都具有自动监视、报警、自动诊断、自动保护等功能。在工作过程中,遇到过载、过压、过流、短路等电力故障时,能自动采取保护措施,避免和减少人身和设备事故,显著提高设备的使用安全性。
(二)对生产能力和工作质量提高：
机电一体化设备大都具有信息自动处理和自动控制功能,其控制和检测的灵敏度、精度以及范围都有很大程度的提高,通过自动控制系统可精确地保证机械的执行机构按照设计的要求完成预定的动作,使之不受机械操作者主观因素的影响,从而实现最佳操作,保证最佳的工作质量和产品的合格率。同时,由于机电一体化产品实现了工作的自动化,使得生产能力大大提高。例如,数控机床对工件的加工稳定性大大提高,生产效率比普通机床提高5 ～6 倍。
(三)使用性能改善：
机电一体化设备普遍采用程序控制和数字显示,操作按钮和手柄数量显著减少,使得操作大大简化并且方便、简单。机电一体化产品的工作过程根据预设的程序逐步由电子控制系统指挥实现,系统可重复实现全部动作。高级的机电一体化产品可通过被控对象的数学模型以及外界参数的变化随机自寻最佳工作程序,实现自动最优化操作。
(四) 具有复合功能并且适用面广：
机电一体化设备跳出了机电产品的单技术和单功能限制,具有复合技术和复合功能,使产品的功能水平和自动化程度大大提高。机电一体化产品一般具有自动化控制、自动补偿、自动校验、自动调节、自动保护和智能化等多种功能,能应用于不同的场合和不同领域,满足用户需求的应变能力较强。例如,电子式空气断路器具有保护特性可调、选择性脱扣、正常通过电流与脱扣时电流的测量、显示和故障自动诊断等功能,使其应用范围大为扩大。
(五)调整和维护方便：
机电一体化产品在安装调试时,可通过改变控制程序来实现工作方式的改变,以适应不同用户对象的需要以及现场参数变化的需要。这些控制程序可通过多种手段输入到机电一体化产品的控制系统中,而不需要改变产品中的任何部件或零件。对于具有存储功能的机电一体化产品, 可以事先存入若干套不同的执行程序,然后根据不同的工作对象,只需给定一个代码信号输入,即可按指定的预定程序进行自动工作。机电一体化产品的自动化检验和自动监视功能可对工作过程中出现的故障自动采取措施,使工作恢复正常。
机电一体化技术和产品的应用范围非常广泛,涉及到工业生产过程的所有领域,因此,机电一体化产品的种类很多,而且还在不断地增加。按照机电一体化产品的功能,可以将其分成下述几类。
1、数控机械类：主要产品包括数控机床、机器人、发动机控制系统以及全自动洗衣机等。这类产品的特点是执行机构为机械装置。
2、电子设备类：主要产品包括电火花加工机床、线切割机、超声波加工机以及激光测量仪等。这类产品的特点是执行机构为电子装置。
3、机电结合类：主要产品包括自动探伤机、形状自动识别装置、CT 扫描诊断机以及自动售货机等。这类产品的特点是执行机构为电子装置和机械装置的有机结合。
4、电液伺服类：主要产品为机电液一体化的伺服装置, 如电子伺服万能材料试验机。这类产品的特点是执行机构为液压驱动的机械装置,控制机构是接受电信号的液压伺服阀。
5、信息控制类：主要产品包括传真机、磁盘存储器、磁带录像机、录音机、复印机等。这类产品的主要特点是执行机构的动作由所接收的信息类信号来控制。除此之外,机电一体化产品还可根据机电技术的结合程度分为功能附加型、功能替代型和机电融合型三类。
二、机电一体化产品的构成及特点：
机电一体化产品的功能是通过其内部各组成部分功能的协调和综合来共同实现的。从其结构来看,机电一体化产品具有自动化、智能化和多功能的特性,而实现这种多功能一般需要机电一体化产品具备五种内部功能,即主功能、动力功能、检测功能、控制功能和执行功能,而实现这些功能的各个组成部分及其技术就构成了机电一体化产品的总体或系统。
(一)机械系统：
机电一体化产品的机械系统包括机身、框架、机械传动和联接等机械部分。这部分是实现产品功能的基础, 因此对机械结构提出了更高的要求, 需在结构、材料、工艺加工及几何尺寸等方面满足机电一体化产品高效、多功能、可靠、节能和小型轻量等要求。
(二)动力系统：
动力系统为机电一体化产品提供能量和动力功能,去驱动执行机构工作以完成预定的主功能。动力系统包括电、液、气等动力源。机电一体化产品以电能利用为主,包括电源、电动机及驱动电路等。
(三)传感与检测系统：
传感器的作用是将机电一体化产品在运行过程中所需要的自身和外界环境的各种参数转换成可以测定的物理量,同时利用检测系统的功能对这些物理量进行测定,为机电一体化产品提供运行控制所需的各种信息。传感与检测系统的功能一般由测量仪器或仪表来实现,对其要求是体积小、便于安装与联接、检测精度高、抗干扰等。
(四)信息处理及控制系统：
根据机电一体化产品的功能和性能要求,信息处理及控制系统接收传感与检测系统反馈的信息,并对其进行相应的处理、运算和决策,以对产品的运行施以按照要求的控制,实现控制功能。机电一体化产品中,信息处理及控制系统主要是由计算机的软件和硬件以及相应的接口所组成。
三、技术参数：
1. 交流电源：三相五线 AC 380V±10%  50 Hz；
2. 温度：-10～40 ℃；环境湿度：≤90%（25℃）；
3. 外形尺寸：长×宽×高=1200×800×1500 mm；
4. 整机功耗：≤1.5 kW；
5. 安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国家标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。

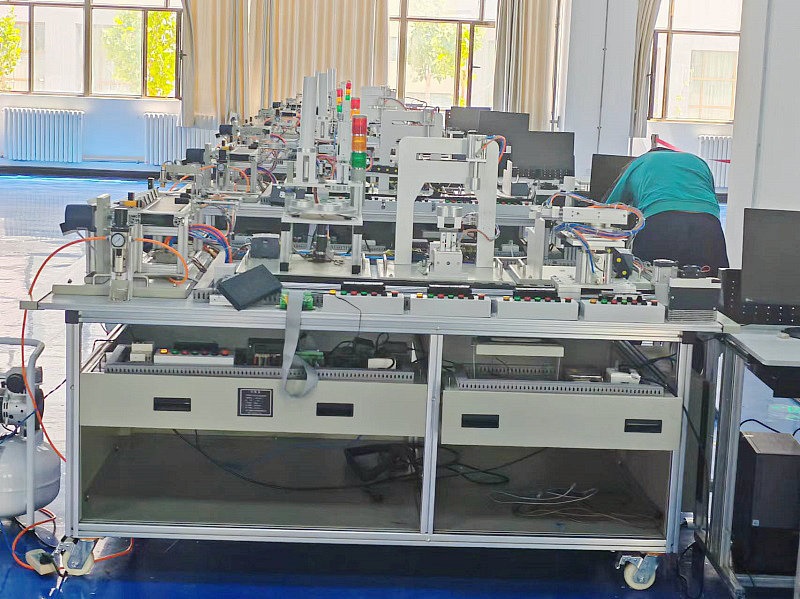

四、机电一体化设备结构：
实训装置台架为铝合金导轨式，实训考核装置PLC模块的I/O 端子、变频器的接线端子、各常用模块与PLC的连接端子，均与安全插座连接，使用带安全插头的导线进行电路连接；各指令开关、光电开关、传感器和指示元件的电路，则通过端子排进行连接。插拔线连接电路与端子牌连接电路相结合，既保证学生基本技能的训练、形成和巩固，又保证电路连接的快速、安全和可靠。
1、铝合金导轨式实训台：可以安装送料机构、机械手、传输分拣机构。实训模块及PLC主机等可以放置在拉出式的支架上。
2、触摸屏模块：模块材料要求：高强度塑料外壳、重量轻，面板是铝塑板，图案、文字符号采用进口油墨丝印。
3、PLC模块及变频器模块：PLC 40点以上IO三菱；变频器：三菱；模块材料要求：高强度塑料外壳、重量轻，面板是铝塑板，图案、文字符号采用进口油墨丝印。
4、电源模块：三相电源总开关（带漏电和短路保护）1个，熔断器3只，单相电源插座2个，安全插座5个；
按钮模块：24 V/6 A、12 V/2 A各一组；急停按钮1只，转换开关2只，蜂鸣器1只，复位按钮黄、绿、红各1只，自锁按钮黄、绿、红各1只，24V指示灯黄、绿、红各2只；
5、一体化接线排：接线排壳体上两侧相对设置有一初级接线区（接线端子）和一次级接线区（安全插座）；接线端子与对应的安全插座通过导电弹性件连接；接线排壳体边缘卷折，设有固定用的螺孔，可以固定在实训桌上。
6、井式上料机构：井式工件库1件，物料推出机构1件，光电传感器2只，磁性开关2只，单缸气缸1只，单控电磁阀1只，警示灯1只，主要完成将工件库中的工件依次推出。气缸及附属传感器选用SMC。
7、气动机械手装置：四自由度气动机械手，气缸及附属传感器选用SMC；整个搬运机构能完成四个自由度动作，手臂伸缩、手臂旋转、手爪上下、手爪松紧。气缸及附属传感器选用SMC。
8、加工机构：主要由物料台、物料夹紧装置、龙门式二维运动装置、主轴电机、刀具以及相应的传感器、磁性开关、电磁阀、步进电机及驱动器、主轴电机、滚珠丝杆副、支架、机械零部件构成。
9、物件包装机构：主要由井式供料单元、三工位旋转工作台、平面轴承、冲压装配单元、光电传感器磁性开关、电磁阀（日本SMC）、直流减速电机、支架、机械零部件构成。
10、物料分拣装置：传送带通过三相异步电动机驱动，在传送带端点处设计有落料口，通过光电传感器检测物料；传送带上装有三个出料槽，对应位置有电感传感器、光纤传感器等，同时正对料槽位置装有推料气缸，共计三个气缸。传送带采用可拆卸的铝合金支架。气缸及附属传感器选用SMC。
五、实训内容：
1、气动系统的安装与调试项目：
选用该装置配置的单出杆气缸、单出双杆气缸、旋转气缸等气动执行元件和单控电磁换向阀、双控电磁换向阀和磁性开关等气动控制元件，可完成下列气动技术的工作任务：
项目一 气动方向控制回路的安装；
项目二 气动速度控制回路的安装；
项目三 摆动控制回路的安装；
项目四 气动顺序控制回路的安装；
项目五 气动机械手装置的安装；
项目六 气动系统安装与调试；
2、电气控制电路的安装和PLC程序编写项目：
选用该装置配置的PLC模块、变频器模块和指令开关、传感器等，可完成下列PLC应用技术工作任务：
项目七 电动机正反转控制电路的连接与控制程序编写；
项目八 电动机调速控制电路的连接与控制程序编写；
项目九 气动方向控制程序编写；
项目十 气动顺序动作控制程序编写；
项目十一 气动机械手控制程序编写；
项目十二 皮带输送机控制程序编写；
项目十三 机电一体化设备控制程序编写；
项目十四 自动生产线控制程序编写。
3、机电设备安装与调试项目
选用该装置配置的机电一体化设备部件、PLC模块、变频器模块和指令开关、传感器等，可完成下列机电设备安装和机电一体化技术的工作任务：
项目十五 传动装置同轴度的调整；
项目十六 皮带输送机的安装与调整；
项目十七 搬运机械手设备安装与调试；
项目十八 物件分拣设备的安装与调试；
项目十九 送料设备的安装与调试；
项目二十 自动生产线设备安装与调试。
4、自动控制系统安装与调试项目
选用该装置配置的机电一体化设备部件、PLC模块、变频器模块和指令开关、传感器等，可完成下列机电设备安装和机电一体化技术的工作任务：
项目二十一 多种传感器的安装与调试；
项目二十二 机械手的自动控制；
项目二十三 皮带输送机的自动控制；
项目二十四 机电一体化设备的自动控制；
项目二十五 PLC控制系统的安装与调试；
项目二十六 自动生产线的安装与调试。
5. PLC工业通讯网络的安装及调试
系统选用三菱PLC主控制器，配合FX1N-485BD网络模块，基于本网络通信功能，可完成下列工业现场总线通信技术训练任务：
项目二十七N:N网络的硬件连接、调试
项目二十八N:N网络参数设置、调试
项目二十九基于多台PLC的复杂网络数据读写程序编写与调试

---
