芬顿反应器实验装置反应时间优化实验

芬顿反应器实验装置反应时间优化实验-实验背景
在废水处理领域，芬顿氧化法凭借独特的氧化和吸附混凝协同作用，成为处理高难度废水的重要技术手段。它通过生成强氧化性的羟基自由基（HO・），有效降解各类有机污染物，既能作为高难度废水的预处理降低 COD、提升可生化性，又能用于废水深度处理和脱色 。合理优化芬顿反应器的反应时间，对提高处理效率、降低处理成本具有关键意义。本实验旨在通过系统性研究，确定该芬顿反应器实验装置的最佳反应时间。
二、实验目的
1.探究不同反应时间下，芬顿反应器对废水中污染物的降解效果。
2.确定该实验装置处理特定废水时的最佳反应时间，为实际应用提供数据支持。
3.分析反应时间与其他影响因素（如 H₂O₂与 Fe²⁺的物质量比、温度、pH 值等）之间的协同关系，优化整体处理工艺。
三、工艺原理
芬顿氧化法属于均相催化氧化法，其氧化作用基于以下反应机理：
H₂O₂ + Fe²⁺ →Fe³⁺ + HO⁻ + HO・，Fe³⁺ + H₂O₂ →Fe²⁺ + H⁺ + HO₂・。生成的 HO・具有极强的氧化能力，反应迅速且氧化效率高，能够断裂有机物的 C-C 键，最终将有机物氧化为 CO₂和 H₂O。该方法并非直接将 COD 完全矿化，而是作为预处理手段，在降低部分 COD 的同时，显著改善废水的可生化性，处理成本仅为一般完全化学氧化的 1/3～1/2 。其具有氧化能力强、对有机物氧化选择性小、羟基自由基具有电负性或亲电性以及加成作用等重要性质，使其在处理含特殊基团的有机物方面独具优势。
四、应用范围
1.高难度处理废水的预处理：适用于石化、农化、化工、制药、皮革、纺织等高难度废水的预处理阶段，有效降低有机物污染，提升废水可生化性。
2.深度处理：可作为各类废水处理设施末端的深度处理手段，确保出水水质达标。
3.脱色处理：在造纸、印染等废水处理末端，用于出水脱色和进一步降低 COD，保障出水符合排放标准。
五、主要技术指标及参数
1.环境温度： 5℃～40℃。
2.处理水量：30～50L/h。
3.H₂O₂与 Fe²⁺的物质量比：10~290。
4.最适温度：20~40℃。
5.最佳 PH：2.0~4.0。
6.合适的反应时间：90~100min。
7.装置外形总尺寸：600 mm×400mm×1300mm。
8.工作电源：AC220V±10%、50Hz，单相三线制，功率 300W，配备接地保护、漏电保护、过流保护。

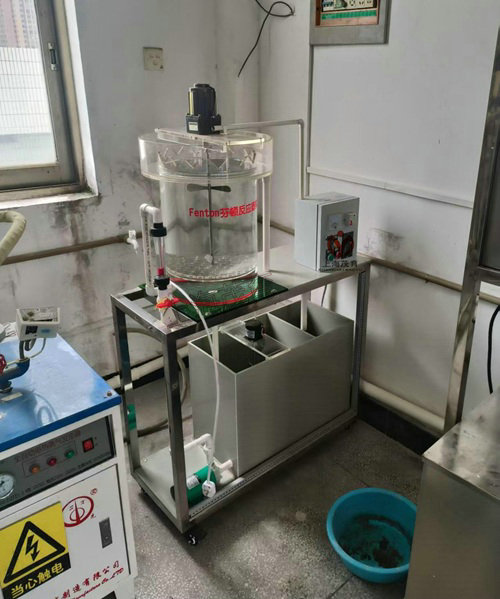

六、主要配置
1.原水箱：白色 PP 板材质，厚度 10mm，尺寸 400×400×500mm，底板设放空阀。
2.清水箱：白色 PP 板材质，厚度 10mm，尺寸 300×400×500mm，底板设放空阀。
3.原水箱搅拌系统：含搅拌电机 1 台（功率 25W、转速 120rpm）、304 不锈钢搅拌桨 1 套及调速器 1 只。
4.Fenton 芬顿反应器：透明有机玻璃材质，壁厚 8mm，尺寸 Ø 300×500mm。
5.防腐蚀提升磁力水泵：流量 16～19 (L/min)、扬程 2.7～3.4 (m)，功率 20W。
6.反应器搅拌系统：含搅拌电机 1 台（功率 25W、转速 120rpm）、304 不锈钢搅拌桨 1 套及调速器 1 只。
7.流量测量与调节装置：转子流量计 1 只（LZS-15、量程 10~100L/h）。
8.电源控制系统：由双面亚光密纹喷塑电控箱、漏电保护器、电压表、带锁按钮开关、线管等组成。
9.配套 UPVC 连接管道和阀门：采用中财品牌。
10.不锈钢框架实验台：由 30mm×30mm 不锈钢方管构成，配备万向轮带禁锢脚。
七、实验步骤
（一）实验准备
1.检查原水箱、清水箱、Fenton 芬顿反应器、水泵、搅拌系统、电源控制系统等设备及连接管道、阀门是否完好，确保无泄漏、无故障。
2.向原水箱中加入适量待处理废水，根据实验设计，调节废水的初始 COD 浓度、pH 值等指标至合适范围。
3.按照预设的 H₂O₂与 Fe²⁺的物质量比，准确量取 H₂O₂溶液和 Fe²⁺溶液，备用。
4.将电源控制系统接通电源，检查电压是否稳定，各设备开关处于关闭状态。
（二）实验运行
1.开启原水箱搅拌电机，通过调速器调节至合适转速，使废水混合均匀。
2.启动防腐蚀提升磁力水泵，调节转子流量计，将废水以 30 - 50L/h 的流量输送至 Fenton 芬顿反应器。
3.待反应器内废水达到一定液位后，依次加入预先量取的 H₂O₂溶液和 Fe²⁺溶液，同时开启反应器搅拌电机，调节转速至 120rpm。
4.记录开始反应时间，将反应温度控制在 20 - 40℃范围内，通过调节电源控制系统和外部温控设备保持温度稳定。
5.在不同反应时间节点（如 60min、70min、80min、90min、100min、110min、120min 等），从反应器取样口分别采集水样，每次取样量为 200 - 300mL，将水样迅速转移至干净的容器中，并做好标记。
（三）样品分析
1.对采集的水样进行 COD 测定，采用标准重铬酸钾法，严格按照操作规程进行操作，记录各水样的 COD 值。
2.同时，测定水样的 pH 值、色度等指标，分析反应过程中水质的变化情况。
（四）数据记录与处理
1.将不同反应时间对应的 COD 值、pH 值、色度等数据详细记录在实验数据表中。
2.以反应时间为横坐标，COD 去除率为纵坐标，绘制 COD 去除率随反应时间变化的曲线。通过数据分析，确定 COD 去除率达到最大值或趋于稳定时对应的反应时间，即为该实验条件下的最佳反应时间。
3.分析不同反应时间下，pH 值、色度等指标的变化规律，探究其与反应时间和 COD 去除率之间的关系。
八、实验安全注意事项
1.化学品安全：H₂O₂和 Fe²⁺溶液具有一定的腐蚀性和氧化性，操作时应佩戴防护手套、护目镜等个人防护用品。如不慎接触皮肤或眼睛，立即用大量清水冲洗，并及时就医。
2.用电安全：实验装置工作电源为 AC220V，操作前检查电源线路是否完好，接地是否可靠。严禁在设备运行过程中进行维修或清洁工作，如需操作，必须先切断电源。
3.设备运行安全：定期检查水泵、搅拌电机等设备的运行状况，如发现异常声响、振动等情况，立即停机检查。避免在设备超负荷状态下运行，防止设备损坏引发安全事故。
九、实验结果分析与报告撰写
1.根据实验数据和分析结果，撰写详细的实验报告。报告内容应包括实验背景、目的、原理、方法、结果、分析与讨论等部分。
2.在分析与讨论部分，深入探讨反应时间对芬顿反应器处理效果的影响，结合工艺原理和实验数据，解释实验结果产生的原因。同时，分析其他因素（如 H₂O₂与 Fe²⁺的物质量比、温度、pH 值等）与反应时间之间的交互作用，提出优化反应时间和整体处理工艺的建议。
3.实验报告应逻辑清晰、数据准确、结论明确，为后续芬顿氧化法在废水处理中的应用提供科学依据和参考。

---
