传感器技术实验设备-霍尔传感器的振动测量实验

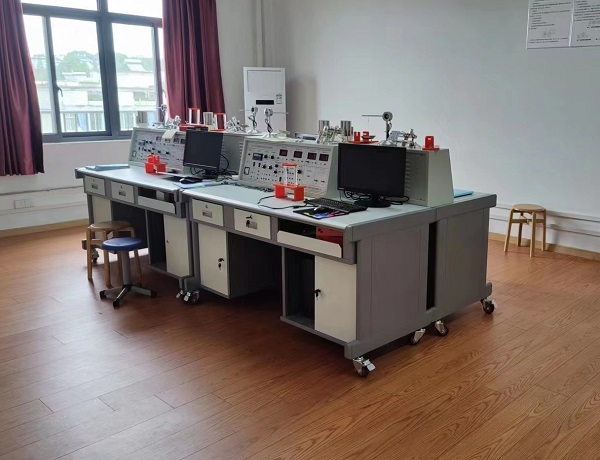

传感器技术实验设备-是根据《教育行业标准》电工实验室或电类专业实训室仪器设备配备标准，是适应不同类别与不同层次的专业，推出模块化的实训设备，传感器实验台主要用于各大、中专院校开设的自动检测技术、传感器原理与技术、非电量电测技术、工业自动化仪表与控制、机械量电则等课程的实验需要。

二、 传感器技术实验设备性能参数：

1、实训台提供四组直流稳压电源：±5V、±15V；±2V~±10V分五挡输出，2~24V可调，具有短路保护功能。

2、低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值10V，最大输出电流0.5A。

3、音频信号发生器：0.4KHz-10KHz输出连续可调，输出电压范围：0VP~10VP连续可调，最大输出电流：0.5A（有效值0.4KHz）

4、差动放大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150倍的直流放大器。

5、数字式电压表：三位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。

6、数字式频率/转速表：由四只数码管，2只发光管组成，输入阻抗100KΩ，精度1%。

频率测量范围1-9999 Hz，转速测量范围1-9999Pem。

7、温度表：0-150℃度，精度1%。

8、高精度温度控制调节仪，多种输入输出规格，具有人工智能调节以参数自整定功能。

9、机械式压力表：0-40Kpa，精度2%。

三源部分：

1、加热源：16V交流电源加热，温度控制范围0~150℃。

2、转动源：0-12V直流电源驱动，转速可调范围0~2400/分转。

3、振动源：振动频率1Hz-30Hz，共振频率12Hz左右。

数据采集卡及处理软件

数据采集工作12位AD转换、分辨率由1/22048，采样周期1m-100ms，采样速度可选择，即可单次采样亦能连续采样。USB、RS-232接口，与计算机串行工作。提供的处理软件有良好的计算机界面，可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。
三、霍尔传感器的振动测量实验
一）实验目的
了解开关型霍尔传感器的动态特性。
二）实验所用单元
霍尔传感器探头（内附转换电路）、霍尔式传感器转换电路板、直流稳压电源、低频振荡器、振动台、示波器。
三）实验原理及电路
将霍尔传感器探头与振动台相连，在振动台的带动下，可以观察霍尔传感器动态特性。
四）实验步骤
1、固定好振动台，将霍尔传感器探头装在振动台连桥板上。霍尔传感器探头在磁电传感器磁钢的上方3-5mm左右。
2、霍尔传感器探头的红线接面板上的+5V电源，蓝线接示波器输入端，黑线接地。
3、按照图19-1接线，注意将转换电路输出与示波器探头相连，低频振荡器输出接振动台小板上的振荡线圈。
4、接通电源，调节低频振荡器的振幅与频率以及示波器的量程，观察输出波形。
