智能电梯实训室主要设备得介绍及开展主要实训项目

智能电梯实训室是面向机械工程学院机械设计与制造、模具设计与制造、机电一体化以及电机与电器专业设置的专业实验室。主要承担全国职业院校职业技能大赛《智能电梯维修与装调》赛项的训练任务，也可为《机械设计》、《PLC技术》、《电工电子技术》等课程提供实验、研究的场所。
一、实训室主要设备介绍：
实训室现主要由电梯控制技术综合实训装置（二座四层群控电梯、仿真实物）构成，另外还配有小一字螺丝刀、小十字螺丝刀、长柄螺丝刀、剪刀、剥线钳、电工钳、尖嘴钳、斜口钳、电烙铁、试电笔、焊锡丝、镊子、活动扳手、内外六角扳手、便携式万用表、保险丝、0.75mm2导线（红、绿、黄、黑）、0.3 mm2导线（绿）、号码管、接线端子等常用拆装接线工具及耗材。可进行电梯机械部分安装、电梯线路连接、电梯程序控制等实验，通过实验，让学生更好地理解电梯控制的理论知识，熟练电梯维修与装调赛项的各部分操作，为参加职业院校职业技能大赛《智能电梯维修与装调》赛项做好充分的准备，同时也为今后从事智能电梯行业相关工作打下良好的基础。

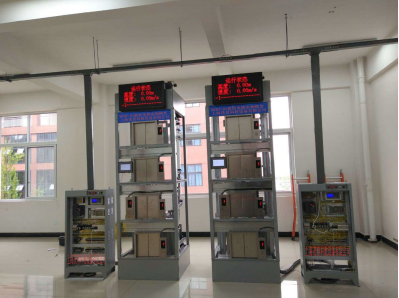

1、MYDT-01群控电梯实物模型

本模型是专门为职业院校开设的电气自动化、机电一体化、机械制造与自动化等相关专业而研制的，装置根据智能建筑中升降电梯的机构按照一定的比例缩小设计，所用设备、器件与实际电梯基本一致，采用槽钢方管框架结构整体设计，正面使用茶黑色有机玻璃面板，融低压电气、PLC、变频调速、智能人机、传感检测、视频监控、智能考核系统等于一体，实现智能电梯复杂的开关量控制、时序逻辑控制。通过该装置的操作训练可考核学生掌握智能电梯的装调与维护综合能力，如电梯呼梯盒的安装、井道信息系统的安装、平层开关检测位置调整、门机机构调整、电气控制柜的器件安装、接线、变频器参数设置、PLC编程与调试、电梯群控功能调试、电梯故障排除、运行维护等，除了满足专业实训教学，还能开展技能考核实训。
1）设备高度仿真：按照实际电梯缩小比例设计，包含电梯全部要素，电梯为四层，高度3米。
2）透明结构设计：电梯内部结构、运行过程一目了然。使学生能够很直观、透彻地了解、掌握电梯的结构及其动作原理。
3）设备为二座四层群控电梯，每部电梯系统均由一台PLC控制，PLC之间通过通信模块交换数据，电梯外呼统一管理，接近现实中的楼宇电梯控制。学生通过本装置实训，不但可以练习单座电梯控制、提高故障的检测和排除能力，还可以学习电梯群控技术。
4）智能电梯具有机械故障设置和智能故障设置两种设置方式，方便用户操作。
技术性能：
1）输入电源：三相五线制AC380V±10%，工频50Hz；
2）工作环境：温度-10℃～+40℃ ，相对湿度＜85%(25℃)，海拔＜4000m；
3）装置容量：＜1.5KVA；
4）整机尺寸（对象+控制柜+电脑桌）：4360mm×860mm×3000mm；
5）单台电梯尺寸：980mm×860mm×3000mm；
6）控制方式：开关量/数字量双控及VVVF技术；
7）安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。

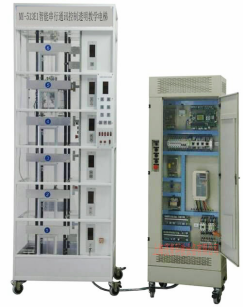

2、MY-513E1 智能串行通讯控制透明教学电梯

本装置采用了实际电梯中应用中最广泛的智能串行通讯电梯专用控制系统，它包括主控器（主控电脑CPU板）、轿厢控制器、指令控制器、楼层显示控制器进行智能控制和安川变频器(VVVF)调压调速调频驱动。本电梯是根据最常见的升降式电梯结构，采用钢管焊接一体而成，表面经过磷化喷塑处理、具有良好的结构刚性。为了便于教学，电梯各重要机械部件均采用透明有机玻璃,完全仿照真实电梯的结构缩小精制而成。 (包括：限速器、轿厢、层门及门厅立面、轿门、轿厢、机房底板、导轨支架……)为了使电梯运行控制更加精密可靠逼真，设计了与实际电梯比例缩小的铝合金轿厢对重导轨、及轿门门机导轨、层门导轨。
它完全符合电梯制造与安装安全规范的相关国家标准。参考了《电梯故障及排除》、《交流调速电梯原理设计及安装维修》等教材。专门配合特种设备检测中心、大中专院校、技校、职业学校、劳动就业培训中心、电梯上岗证操作培训、电梯维修保养及物业管理等有关电梯专业和工业自动化专业课程而开发的实训教学设备。该型产品总体分为两大部分：透明井道部分和实际电梯的电气控制系统部分。功能及工作原理与实际电梯完全一样，真正做到使学员学有所用、学以致用。
主要技术参数：
1）透明井道外形尺寸：900（长）×600（宽）×2530（高）mm    2）净重量：135kg
3）载重量：5kg      4）曳引机 减速比：1:15                 5）模数：1.5（蜗轮减速器）
6）曳引电动机型号：YS-5634W      7）电压：380V             8）功率：0.18KW
9）转速：1400rpm                10）电梯平层机构：旋转编码器/光电开关
11）总功率：1.5KW
12）电气控制柜外形尺寸：650（长）×385（宽）×1795（高）mm
13）输入电压：AC380±7% 50HZ（三相五线制）
14）控制方式：主控CPU (VVVF)变频器调压调速调频全集选控制
15）结构形式：6层站              16）层站形式：6层6站6门
17）变频调速器： 型号：安川A1000    功率：1.5KW    输入电压：400V级60HZ    电流：3.2A
18）电气控制柜重量(净重)：100Kg

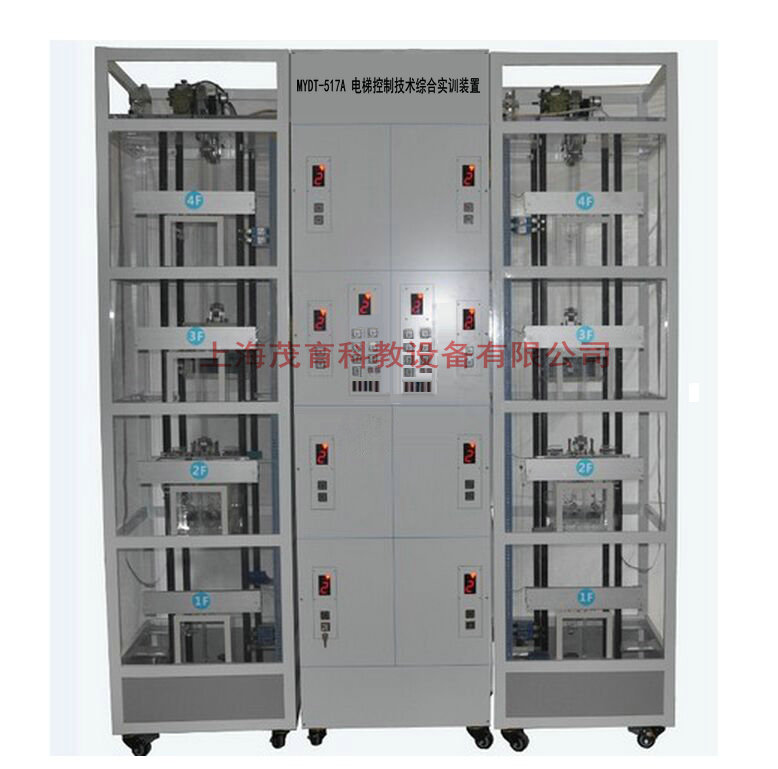

3、MYDT-517A 电梯控制技术综合实训装置

二、开展主要实训项目：
1、智能电梯机械安装
2、智能电梯接线柜安装
3、触摸屏控制
4、单机运行实验
5、群控运行实验
6、智能电梯故障排查
