电梯控制实训室主要功能及设备介绍
2022-10-11
电梯控制实训室主要功能及设备介绍
电梯控制实训室是电气自动化控制实训基地之一,主要承担着机电工程系电气自动化专业、机电一体化技术专业与数控技术专业《机床电气排故》《电气控制故障分析》等课程教学、实训教学及社会电类相关专业的电气控制技能培训等教学任务。
一、主要功能
1、完成日常教学和实训教学中对电梯控制的教学要求
2、在教师带领下的学生第二课堂项目开发
3、社会培训教学。
二、主要设备

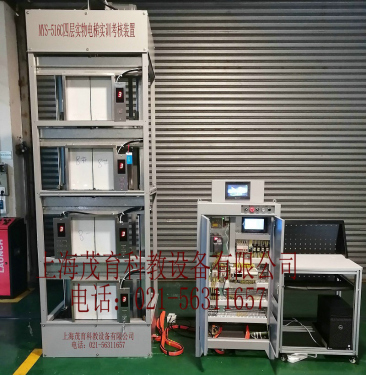

1、MYS-516C四层实物电梯实训考核设备
本设备采用交流变频调速器与PLC程编的开关量与数字量双制式控制,并且在电梯上设置了电路、电器、变频、PLC、机械等常见的40多项故障供学生动手实操。整套设备设计科学合理,透明直观,是工业自动化控制及楼宇自动化教学设备领域的一大突破性革新。
主要参数:
1)输入电源:AC380V±5%(三相五线) 50Hz 2)额定电流:2.5A
3)环境温度:-5℃~40℃ 4)相对湿度:≤90%(25℃)
5)外形尺寸:980×830×3200mm 6)变 频 器:FR-A540-0.75KW
7)P L C:三菱FX系列 8)设备重量:550Kg

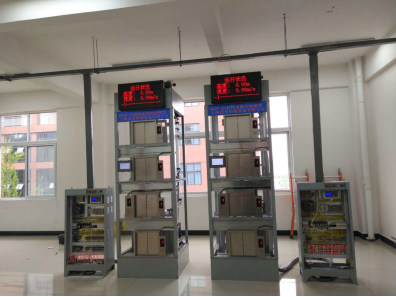

2、MYDT-01群控电梯实物模型
本电梯实物模型是专门为职业院校开设的电气自动化、机电一体化、机械制造与自动化等相关专业而研制的,装置根据智能建筑中升降电梯的机构按照一定的比例缩小设计,所用设备、器件与实际电梯基本一致,采用槽钢方管框架结构整体设计,正面使用茶黑色有机玻璃面板,融低压电气、PLC、变频调速、智能人机、传感检测、视频监控、智能考核系统等于一体,实现智能电梯复杂的开关量控制、时序逻辑控制。通过该装置的操作训练可考核学生掌握智能电梯的装调与维护综合能力,如电梯呼梯盒的安装、井道信息系统的安装、平层开关检测位置调整、门机机构调整、电气控制柜的器件安装、接线、变频器参数设置、PLC编程与调试、电梯群控功能调试、电梯故障排除、运行维护等,除了满足专业实训教学,还能开展技能考核实训。
1)设备高度仿真:按照实际电梯缩小比例设计,包含电梯全部要素,电梯为四层,高度3米。
2)透明结构设计:电梯内部结构、运行过程一目了然。使学生能够很直观、透彻地了解、掌握电梯的结构及其动作原理。
3)设备为二座四层群控电梯,每部电梯系统均由一台PLC控制,PLC之间通过通信模块交换数据,电梯外呼统一管理,接近现实中的楼宇电梯控制。学生通过本装置实训,不但可以练习单座电梯控制、提高故障的检测和排除能力,还可以学习电梯群控技术。
4)智能电梯具有机械故障设置和智能故障设置两种设置方式,方便用户操作。
技术性能:
1)输入电源:三相五线制AC380V±10%,工频50Hz;
2)工作环境:温度-10℃~+40℃ ,相对湿度<85%(25℃),海拔<4000m;
3)装置容量:<1.5KVA;
4)整机尺寸(对象+控制柜+电脑桌):4360mm×860mm×3000mm;
5)单台电梯尺寸:980mm×860mm×3000mm;
6)控制方式:开关量/数字量双控及VVVF技术;
7)安全保护措施:具有接地保护、漏电保护功能,安全性符合相关的国标标准。
3、MY-513A 透明仿真教学电梯模型(4层)
本教学电梯模型是配合大中专院校、技校、职业学校、劳动就业培训中心、电梯维修物业管理部门等有关电梯专业和工业自动化专业课程演示实验,使更多的人能够更好地了解电梯、使用电梯,培养出更多的电梯专业人才,适应电梯行业的发展需要。
本透明电梯是根据最常见的升降式电梯结构,采用透明有机材料制成,其结构与实际电梯完全相同,且几乎具备了实际电梯的所有功能。事实上可以把它看作是小型化了的真实电梯。为了便于教学,电梯大部分部件均是采用透明有机材料制成,使得电梯的内部结构一目了然;同时,电梯的运行过程,以及每个动作都十分明了,且可以反复实际动手操作。使学生能够很直观、透彻地了解、掌握电梯的结构及其动作原理,达到事半功倍的效果。解决了以往电梯教学中单纯理论的教学方式或是参观实际电梯时所带来的不安全,无法全面了解其内部结构及运行过程等实际问题。
电梯的电气控制系统采用三菱的可编程控制器(PLC)智能控制,交流变频调速驱动,其硬件结构的组成及功能与实际电梯完全一样。具有自动平层、自动关门、顺向响应轿内外呼梯信号、直驶、电梯安全运行保护以及电梯急停、慢上、慢下、照明、风扇等功能。且具有性能可靠、运行平稳、操作简单、能耗低和便于教学等特点。
整套配备:
1)主电梯模型——包括松下VF100型变频器、三菱FX1N-60MR型可编程控制器(PLC);
2)PLC外设专用通讯电缆;
3)三菱编程器操作手册;
4)三菱PLC专用编程工具软件;
5)教学电梯使用说明书。
三、实训项目
1、传感器检测
2、变频器的使用
3、轿厢自动开关门控制
4、电梯模拟运行呼叫指示驱动、楼层显示
5、门机力矩安全保护、厅门安全控制
6、电梯终端开关保护
7、电梯升降减速控制
8、光电编码器的定位及认识
上一篇:
空调制冷实训室建设及主要设备功能介绍
下一篇:
智能电梯实训室主要设备得介绍及开展主要实训项目
