变频器驱动时电机漏电开关误动作处理

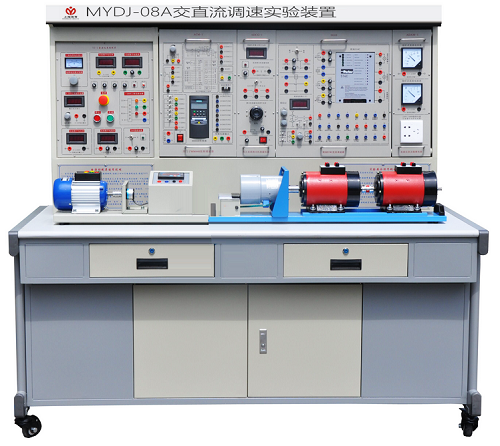

概述：MYDJ-08 交直流调速实训装置主要训练和考核学员对交流变频器和直流调速装置的参数设置和系统应用能力，通过对交流变频器控制电路和所控制电机负载的精心设计，使学员通过实验掌握交流电动机变频控制各种典型的工作状态；通过对直流调速装置主回路、控制回路和直流电动机负载的精心设计，使学员通过实训掌握直流电动机调速各种典型的工作状态。该文章讲述了使用变频器时电机漏电开关误动作处理。

1、漏电开关工作原理：漏电开关主要用于防止漏电事故的发生，其开关的动作原理是在一个铁芯上有两个绕组，主绕组和副绕组。主绕组也有两个绕组：分别为输入电流绕组和输出电流绕组。无漏电时，输入电流和输出电流相等，在铁芯上二磁通的矢量和为零，就不会在副绕组上感应出电势，否则副绕组上就会感应电压形成，经放大去推动执行机构，使开关跳闸。
漏电保护器分类：一种是电流型漏电保护器，一种是脉冲型漏电保护器。国家规定，漏电保护器的动作电流（漏电值）为30毫安。两种保护器都能满足现实需要，由于脉冲式保护器往往带有自送电功能，应用也越来越多。但是，脉冲保安器灵敏性，恰恰在某些场合成为弱点。
变频器驱动电机漏电电流的产生：
变频器输出是以PWM(脉宽调制，类似高速开关)方式控制，因此会发生高频率的漏电电流，若要在变频器一次侧加装一般漏电断路开关时，建议请以每台变频器选择200mA以上的感度电流且动作时间为0.1秒以上的漏电断路关开使用，但不保证该漏电断路关开一定不会跳脱，必须考虑下列各因素才能决定系统漏电电流之大小，并选定适当的漏电断路开关及必要措施来改善送电后漏电断路器跳脱之现。
由于变频器输入端和输出端的电流都含有高频成分，采用变频器驱动时由高频成分所造成的漏电电流要大于电网电源供电时的漏电电流。因为断路器的种类很多，所以在某些情况下，即使变频器电线和电机的绝缘都没有问题，仍然有可能出现由于高频成分的漏电而造成的误动作。因而，可能的原因最主要是漏电流设定值太小或变频器的谐波分量太大造成。
我们可以采取以下对策加以解决：
（1）将漏电断路器动作的灵敏电流值提高到容许的水平。
（2）采用带有高次谐波对策的漏电断路器。
（3）在电源和变频器之间设置零相电抗器，抑制零相电流。
（4）尽量缩短变频器和电动机之间的电线长度，并尽量将电线架离地面，以减少浮游电容及漏电电流。
（5）当无法改变漏电断路器动作的灵敏电流值时，在分支电路和包括变频器的回路中设置绝缘变压器。
（6）选择静电容量小的电线。

---
