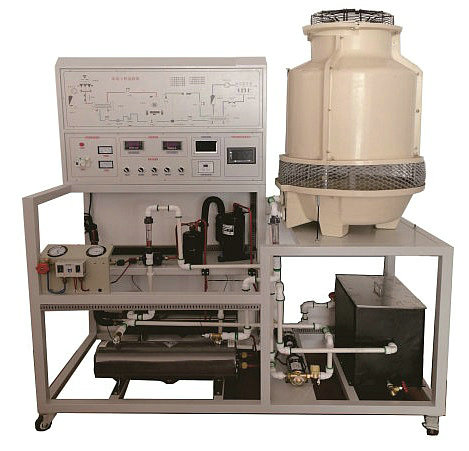

MYKT-01B可变流量制冷压缩机性能测试实训装置

一、产品概述：
可变流量制冷压缩机性能测试实训装置,可变流量制冷压缩机性能测试实训台,空调实训室设备采用蒸汽压缩式制冷循环系统，配备全封闭式制冷压缩机、冷凝器、蒸发器等制冷系统真实部件，并设有智能温度调节仪、流量计、压力表、电压表、电流表等测量仪表。不但能开设制冷压缩机性能参数的测定实训，还能进行制冷循环基本原理的演示实训。适用于职业院校制冷专业相关课程的教学实训。
流量可自动：改变了机械式节流装置在实验过程中难以调节和损坏,可在不同蒸发环境下，采取实验数据。如：过热，过冷等。
二、装置特点：
1.本实训装置按照国际标准GB/T 5773-2004容积式制冷压缩机性能实训方法建立，以“蒸发器液体载冷剂循环法”为主要测量，以“水冷冷凝器量热器法”作为辅助测量
2.采用1匹制冷机组，冷凝器和蒸发器均为壳管式水换热器，系统结构紧凑、布局合理，造型美观大方
3.设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护，可对人身及设备进行有效保护
4、制冷量控制器
1）★在蒸发器不同压力下，实现压缩机在不同制冷量的测试，具有压缩机过冷/过热自动调节
2）★改变了机械式节流装置在实验过程中难以调节和损坏,让学生在实验过程中学习电子控制的方法，操作调节方式，技术参数调整.
3）★外部控制模式：可第二次开发成4-20Ma输入模式、0-5V控制模式。
4）动画模式:触摸屏或软件连接模式下：各自己显示执泵或者制冷工作流程状态，
5）动画模式:触摸屏或软件连接模式下:可显示压缩机排气温度、吸气温度、冷凝温度、蒸发温度，可根据温度实时调节机组过冷度。过热度。
6）双向流量控制模块：通过自动调节提高冷媒流量，可以有效降低压缩机的排气温度，扩大压缩机高效做功区。
三、技术性能：
1、输入电源：单相三线～220V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3、装置容量：＜2.5kVA
4、制冷剂：R22
5、制冷量：1.3kW
6、重量：100kg
7、外形尺寸：170cm×70cm×222cm
四、基本配置及功能：
1、控制屏
采用双层亚光密纹喷塑结构，造型新颖。最上层布置制冷系统，可直观展示制冷系统结构；正面设有电源控制及测量仪表功能板。底部装有四个带刹车的万向轮，便于移动和固定。
2、交流控制单元
单相三线220V交流电源供电，经漏电流保护器控制总电源，动作电流30mA
3、制冷系统
1匹全封闭压缩机、卧式壳管式冷凝器、视液镜、干燥过滤器、手动节流阀、储液器和干式蒸发器
1）304不锈钢壳管式结构：功率2200W，进水 DN15，出水DN15。（带保温）
2）蒸发凝器：304不锈钢壳管式结构：功率2200W，进水 DN15，出水DN15（带保温）。
4、循环水系统
水泵2只：主要技术参数为额定功率：95W ，额定扬程：6m ，额定流量：1.08立方米/小时
5、水箱1只：
采用不锈钢材料制成，分别为冷凝器循环水箱和蒸发器循环水箱
*6、热平衡控制器
智能控制器1只（功率2000W），输出功率可通过欧姆龙原厂调节器进行调节，用于加热蒸发器循环水温度，3位字显示。数字自动保存，上电自动启动上次实验时的调节数值，，调压器带波峰电压吸收电路有效保护控制功率因数。保持功率稳定。欧姆龙原厂轻触开
7、测量仪表：
功率表2只（精度0.5级），分别测量加热功率和压缩机功率。通过键控、数显窗口实现人机对话的智能控制模式，可测量负载的有功功率、无功功率、功率因数、电压、电流、频率及负载的性质；并可以贮存、查询15组功率和功率因数的测试数据
*8、数据采集模块显示屏
智能系统由多个模块搭配组成，可根据功能要求，通过连接线自由组合。模块1：温度测量功能、模块2：故障设定模块功能、模块3：温度、温度控制模块：模块4：加热/湿度温度控制
1）温/湿度模块，通过标准通信协议与5寸触摸屏显示屏通信，上可测量12路温度、12温度过通过在线名称修改。
2）温度测量仪表功能：通过10K传感器，可在线可测量12路温度。分别为压缩机吸气口温度、压缩机排气口温度、冷凝器出口温度、蒸发器进口温度、冷凝器进水口温度、冷凝器出水口温度、蒸发器进水口温度和蒸发器出水口温度
3）湿度度测量仪表功能：通过变换湿度传感器，可测量12路空间中湿度功能。
9、真空压力表2只：
量程为-0.1～1.5MPa和-0.1～3.5MPa，分别实时测量制冷系统低压侧压力和高压侧压力
10、流量计2只（精度0.5级）：
采用玻璃转子流量计，量程为16～160ml/min，分别测量冷凝器和蒸发器冷却水流量
11、控制仪表
高低压压力控制器1只：实时监测制冷系统低压侧压力和高压侧压力，当高压高于设定值或低压低于设定值时，控制器发出控制信号切断压缩机电源
★12、嵌入式触摸屏主机：
系统由显示模块、功能模块、上们机软件3部分组成，（出厂根据产品性能，厂家自主配置组合）嵌入式触摸屏主机，采用触摸屏控制,可直接进入系统调节，电压5-36V/50HZ，带开机语音功能，尺寸5寸，内存156M,电容式。
1）可显示压缩机排气温度、压缩机吸气温度、蒸发器温度、冷凝温度。
2）上位机软件同时在线同时监控系统的状态（选配）。数码管显示器在线显示开度、温度以及故障代码。数码管显示器在线显示开度和温度以及故障代码.
3）曲线显示：可显示温度实时曲线
4）具有上位机调节和手动调节功能
5）可自行制冷系统制冷剂流量设定最小开度。
6）自动调节：设备运行时有断电记忆功能，保持当前值不变。确保制冷/热泵/冷库/水机等状态下的流量开度。
7）开度实时显示：控制对象为最大5000开度设定。
8）软件控制，能在线控制系统的温度，读取机组在最佳温度系统制冷冷媒的流量开度数，调整制冷机组的过热度，过冷度。该文本显示界面的左侧，以文本的形式实时显示当前机组的运行数据。在界面右侧的上半部分，是对通讯信息的显示，包括通讯角色及通讯端口的设定值以及对当前通讯状态的显示。在界面右侧的下半部分“数据信息”中，显示当前接收到哪种数据帧、接收到的数据帧的地址、等信息。
9）可自动制冷系统中冷媒，如：R134AR22R410A等其它冷媒。
10）手动4 路实时温度显示：控制器同时检测系统的制冷多点温度，来控制机组过冷/过热度。
11）显示界面上29路参数控制参数设置/查询：控制器内所有与控制相关的温度参数、时间参数、控制参数、等29个参数都可以调整，以适应制冷/热泵/冷库/水机等设备。
12）4路用户模拟环境数据入：在调试中通过软件模拟设定，可模拟制冷主机组在各个温度条件下，阀的开度状态来积累大量数据，从而根据每一个制冷机组的特点来设定的标准开度值。
13）多达8路设备运行监控：在线监控机组的压缩机、膨胀阀、各点温度、保护动作电路等运行状态。
14）过冷/热度控制范围：2-15摄氏度。可自行设定制冷主机的过/冷、过热度为设计提供数据。
15）手动设定温度和开度可显示查询/设置：控制器所有检测到的温度都可以被查询开度也可以实时查询显示
16）手动设定调节功能：在机组开发和调试阶段，可以通过控制器手动调节功能，取得有效的试验数据。
六、实训项目：
1、熟悉蒸汽压缩式制冷循环系统的基本结构和工作原理
2、了解国际标准GB/T5773—2004容积式制冷压缩机性能使用方法
3、利用蒸发器液体载冷剂循环法（主测法）求制冷压缩机制冷量
4、利用水冷冷凝器热平衡法（辅测法）求制冷压缩机制冷量
5、主.辅测制冷量相对误差的计算与分析
6、制冷机组能效比的计算与分析
实验目的：
7、学会使用软件辅助计算，轻松的制冷剂性能的计算（物热力学与热物理据运行据数据，制冷剂的比较）、组件计算、组件效率的计算。
8、学会使用软件计算各种制冷循环中，系统中组件参数以及性能系数、质量流率，配管尺寸等参数
七、设备配置表：

序号	名称	型号	单位	数量
1	压缩机	1P/220V	个	1
2	启动器	45UF	个	1
3	高压表	3.5MP	个	1
4	低压表	1.5MP	个	1
5	视液器	3/8	个	1
6	储液器	1.5P/3/8	个	1
7	过滤器	3/8	个	1
8	手阀	3/8	个	2
9	压力控制器		套	1
10	膨胀阀	2MM	个	1
11	加液阀	自动式	个	1
12	蒸发器	1P干式，不锈钢	套	1
13	冷凝器	1P干式，不锈钢	套	1
14	过冷器	冷凝器自带	套	1
15	水箱	不锈钢400300350MM	个	1
16	架子	1700700100MM	套	1
17	有机玻璃	400300350MM	块	1
18	水泵	不锈钢1.5T/H	个	2
19	流量计	浮子1.5T/H	个	2
20	冷却塔	玻璃钢1.5T/H	个	1
21	冷却风机	1850风量220V	个	1
22	多功能表	可测量负载的有功功率、无功功率、功率因数、电压、电流、频率	个	2
23	互感器	与多功能表配套	个	2
24	热平衡控制器	220V/2000W	个	1
25	干烧加热管	不锈钢1500W220V 长300MM	根	1
26	温度表	HW6009I	个	1
27	传感器	3000MM*4MM	根	11
28	传感器盲管	6MM*50NN	个	4
29	手阀	DN15	只	2
30	水龙头	DN15	只	1
31	嵌入式触摸屏主机	3.5寸	套	1
32	数据采集模块显示屏	3.5寸	套	1
