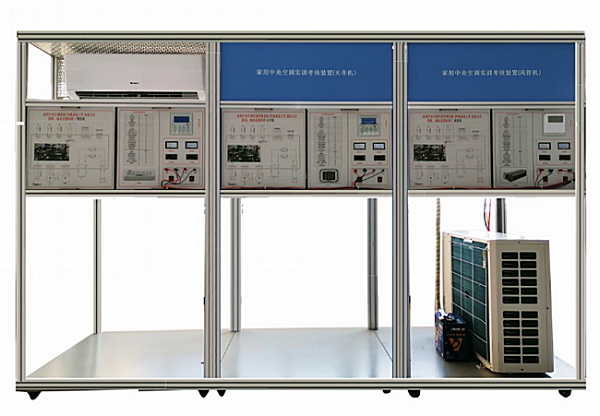

MYKT-20型 VRV空调系统多联机实训装置

VRV空调系统多联机实训装置（可变冷媒制冷剂流量系统）是在电力空调系统中，采用变频压缩机、电子膨胀阀和先进控制系统，控制压缩机的制冷剂循环量和进入室内换热器的制冷剂流量，实时地满足室内冷热负荷要求的高效率冷剂空调系统。VRV空调系统具有节能、舒适、运转平稳、占用的建筑空间比较小等诸多优点，更能满足用户个性化的使用要求，在几百到两万平方米的建筑物中得到广泛应用。
二、VRV空调系统多联机实训装置主要特点：
1、系统采用VRV机组，其特点为质量优、体积小、压缩机变频调节。变频压缩机可调节范围位于其额定能力的48%～104%之间，其能量调节须考虑到压缩机频率调整所需的时间，由于变频压缩机本身的动态特性限制，在调整能量时应小于一定的速度，故调节为分步，分阶段调节；而压缩机电动机的转速是根据室内空调负载成比例变化的。
2、系统终端处理机多样化：；让学生了解室内机组的多样化的结构形式。每个终端处理机配置制冷系统流程板、控制电路流程板、温度表及压力表，可观测到机组的全部控制电路。
3、系统的完整性、独立性：与实际中的家用中央空调，其控制功能、保护功能、显示功能完全一致，每个用户终端都可以在同一工况下独立控制。
操作台只需交流220V电源即可投入使用，占地面积小，节约用房、减少基建投资。
4、装置直观展示了家用中央空调的系统结构、工作原理，便于教师的演示讲解及学生对课本知识理解掌握。结构合理，造型美观装置结构合理紧凑、造型美观大方，实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定。
实训装置系统设有模拟故障设置功能，在制冷系统、电气系统中设置故障。通过具体现象提高学生分析能力，有利于学生将理论用于实际，并培养其实际动手能力。
5、设有电流型漏电保护装置，对地漏电电流超过一定值，即跳闸切断电源；并有热保护器件，对压缩机进行过热、过载保护等功能。
三、技术参数
1、电源：三相五线AC380V±10% 50Hz 室外机总电流25A
2、工作环境：温度-10℃~+40℃ 相对湿度≤85% 海拔≤4000m
3、采用微电脑变频控制，可以通过总线实现集中控制检修。
4、具有专用数据采集系统，在上位计算机实现参数检测，故障记录，数据曲线等
四、装置的基本组成
充分地展示了家用中央空调的结构形式、控制原理、系统不同工况时的参数变化及空调制冷系统流程图。每个终端机组处理系统都是相互独立的。
整个模拟房顶采用1.5MM的网多功能网孔板设计，方便快捷安装风机盘管、天井式（嵌入式），使用专业家用中央空调专用吊架。挂壁式后安装板同样也采用的网多功能网孔板设计.
1、安装实训架子：实训装置采用移动框架4040铝型材结构，底部使用3MM的板金折弯，加有四个固定支撑脚，安装好后可固定位置，防止移动而牵动制冷系统管路。
2、智能温度控制系统：智能温控能对被控对象进行温度测量与显示，调节温度上、下限设定，完成制冷、制热、停机等功能；显示工作状态和便于观察被空调房间内温度，操作方便。
3.系统流程图：工作流程图板，详细说明制冷系统流程、监测点温度、系统压力、工作状态指示、系统部件说明。
4、系统测量仪表3套：配备指针式真空压力表、可测量制内机的工作压力。
5、.温渡测量仪表3套：数显温度表3套，电压220V/电阻10K，温度计-50-120度，用于测量系统工作时的关键点温度，有利于实验时对系统故障的判断。
6、电源测量仪表:交流电压表、交流电流表等组成，测量整机系统的工作电流，电压。可以判断空调系统的工作状态，和制冷剂的多少。
五、实训项目

一、初级工实训：
1.VRV空调系统认知与操作运行 2.室外机组电气控制原理基础知识 3.室内机组电气控制原理基础知识（三种内机）	4.制冷系统流程原 5.系统不同工况操作 6.系统故障模拟设置
二、中级工实训：
1.中央空调系统安装调试 2.中央空调系统安装 3.中央空调控制系统安装 4.中央空调工程调试 5.室外机、室内机的安装方法与标准 6.管道系统的安装方法与标准 7.配电与控制系统安装方法与标准 8.工程调试的主要内容、步骤和方法	9.制冷系统常见问题 10. 配电系统常见问题 11.控制系统常见问题 12.数据采集系统使用、数据分析与诊断 13.制冷工况性能测试 14.运行参数、能耗、能效比、对能效比和能耗的影响因素实验研究 15.实验二：采暖工况（热泵）性能测试
三、电气考核实训：
1.常规故障诊断分析 2. 微电脑故障诊断分析 3.高压保护实训 4.室内传感器实训 5.通信电路实训 6. 室内机三通信故障	7.室内机二通信故障 8. 室内机一通信故障 9.室内二传感器实训 10.室内三传感器实训 11.室内机安装设置实训 12.控制面板故障分析 13.减少室内机的的现象分析
