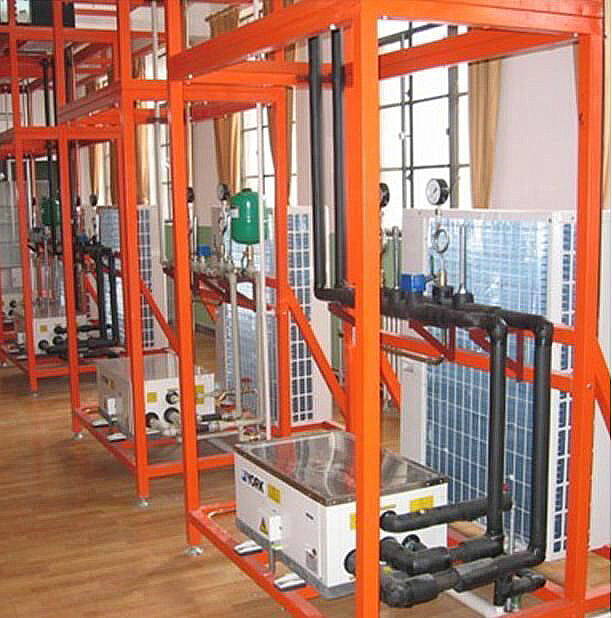

MYN-513B冷水式中央空调实训装置

冷水式中央空调实训装置-是配合大中院校、中职的系统组装、电气运行与控制、电气技术应用、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化》、《空气调节技术与运用》等课程的教学与技能实训。
一、主要功能:
该设备根据制冷和空调运用与维修专业的《制冷中央空调装置的安装操作与维修》、《制冷中央空调自动化》等教材设计。教学系统可让学生进行水管式中央空调系统故障诊断和维修技能实训，对中央空调各组成部件与系统的结构、作用、原理认知；中央空调系统运行管理与维护；中央空调系统的测定与检修及相关安全操作技术等实训，培养学生理论联系实际的素质，使学生达到国家职业标准中央空调系统操作员、制冷工、高级技师实训考核相应的实操能力。适应于职业院校、技工院校等用于制冷专业中级、高级、技师等教学实训、考核鉴定等。
二、主要特色:
1、真实的场景，真实的设备，按教学要求，将制冷系统、水系统、空气系统、电气系统一体化。
2、可完成从基本技能到高级维修的多层次训练，具有工位，4人一套设备，训练质量高。
三、冷水式中央空调实训装置-技术参数:
1、电源：三相五线AC380V±10% 50Hz
2、工作环境：工作环境：温度-10℃~+40℃ 相对湿度≤85% 海拔≤4000m
3、压缩机输入功率：3P 总输入功率：3kw
4、安全保护：微电脑自动控制，具有温度控制和流量、高低压、过电流、电源过欠压、防冻等功能
5、水泵扬程>10m，水泵流量：1.6m3 /h
6、噪音dB:<60dB
四、冷水式中央空调实训装置系统组成:
中央空调训练装置有制冷系统、水系统、空气系统、电气系统、支撑系统…组成.
1、制冷系统
全封闭压缩机、风冷冷凝器、热力膨胀阀、蒸发器、四通换向阀
2、水系统
冷媒水泵、补水阀、风机盘管、水流开关、压力表、温度表、阀门管道、排气阀、过滤器、定压罐
3、空气系统
风机盘管、静压箱、风管、风口、电动风阀
4、电气系统
主机控制器、风机盘管控制器、控制箱、配电箱、温度传感器、压力开关
5、支撑系统
用于支撑或吊装主机、水管、电线、控制器、风机盘管、风道、风口等，采用活连接的形式拼装而成。具体结构根据现场实际情况确定。
五、主机参数：

型号：GXF-03
温控范围：3-30度	精确控温±1度	整机重量：约130KG
规格尺寸：9455501370mm	冷水水量：1.44m3／H(40LMIN)
蒸发器类型：盘管式	工作电压：380V／50HZ
冷媒增充量：2.0KG	冷媒类型：R22
水泵功率：0.375KW	水泵流量：100L／min
水泵扬程：23M	制冷量：8.39KW 7216Kca1／h
压缩机型号：C-SB373H8A	压缩机输入：2.25KW
压缩机额定功率：3HP	冷凝器类型：翅片式
进水水管：G3／	风扇：350*2

六、实训项目:
1、制冷专用工具实训
2、制冷系统故障处理实训
1）缺氟
2）氟过多
3）四通换向阀故障
4）冷凝器堵塞
5）压力开关故障
6）室内温度传感器开路
7）室外温度传感器开路
8）冷凝风扇继电器故障
9）压缩机继电器故障
10）电源故障
11）微电脑控制板故障
12）主控制器故障
3、中央空调冷煤水系统故障处理实训
1）水流开关故障
2）管道堵
3）未排气
4）风机盘管故障
5）风机盘管温度控制器故障
6）风机盘管电动阀故障
7）水泵故障
8）补水阀故障
9）管道泄露故障
4、中央空调冷水机组调试实训
1）风机盘管电气接线与调试
2）冷水机组电气接线与调试
3）空调系统上水调试
4）空调系统功能调试
5）空调系统送风温度测试与调整
5、中央空调水管路连接实训
6、风管式空调机组电路实训
