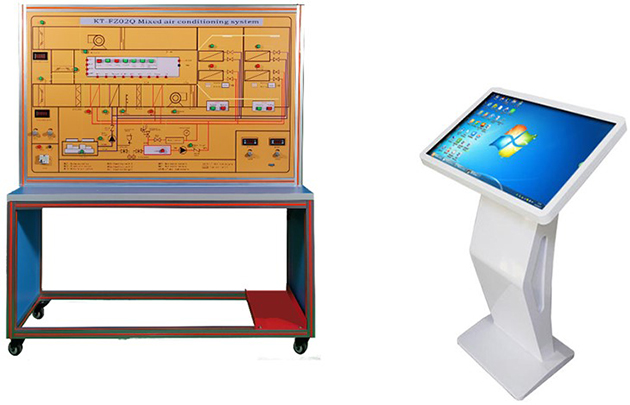

MYN-539混合中央空调调节系统
一、混合中央空调调节系统-概述
本装置按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工（初级、中级、高级）等实训教学。培养掌握空调与制冷技术专业理论知识和专业实践技能，从事空调、制冷设备及系统技术升级。
本装置也适合普通院校、技工学校、职业培训学校、职教中心、鉴定站/所、制冷类专业《制冷设备维修工（高级）》、《制冷设备原理与维修》、《制冷空调装置操作安装与维修》、《中央空调工（初级、中级、高级）》、《家用制冷设备原理与维修》等课程。
二、系统功能
1、教师和学生可以根据操作条件直接在面板上或通过个人计算机监控组件和模拟中央空调的控制原理。
2、个人计算机连续控制正在进行的模拟，并通过模拟和数字信号和仪表显示其数值;这样，学生就可以通过测量和测试继续进行故障排除。
3、尺寸: 1500mm×500mm×1760mm,
4、触摸式一体教学平台,内装多功能教学软件，10点红外屏，处理器I3，硬盘：126T，尺寸：32寸,内存：4G，网络，无线
5、平均训练时间:10小时。
6、该系统提供了一个学生导航软件，允许学生通过个人电脑执行他们的学习活动，而不需要任何其他文件。
7、模拟器可以执行系统的研究四种空气对流的混合空气-水调节系统,:全新风空调、循环空调、半集中空调、水循环空调。
8、冷却和加热主机的实验执行和故障排除:
9、该系统在彩色表示法的面板上表示，允许对系统循环、其组件和用于控制和调节的电气/电子电路进行完整的分析。
10、*教学同步动画控制：软件与装置结合，在设备上任何一点操作，软件会有同步的动画控制，以及对应的原理数据控制关系
11、*显示仪表：仪表将显示处理来自模拟电位器和上位机的控制模拟值。如阀门的开度，对比关系。
12、面板和电脑上有对应的指示灯。按钮，模式选择功能
三、技术描述
四种空气对流机组的混水空气调节系统主要由以下几个部分组成:
1）空气处理装置(ATU):配置加热、保温、湿化和加热主机
2）带送风扇、排气扇、电动百叶窗的风管，用于处理过的排气和处理过的空气.
3) 用于生产ATU系统循环的冷热液体的锅炉和制冷装置，以及四个空气对流装置
4) 有关温度和湿度的数据记录，执行器和空调设备电子站的后续调整和开启.
5) 空调环境由办公室组成，配备四通道空气对流、送风和回收系统;
6) 模拟外部温度和湿度条件的可能性;
7) 可以模拟拥挤的办公室，因此，相关的热负荷和敏感负荷;可显示空气更新百分比;
8) 处理后的空气的温度和湿度可以在系统的各个位置显示;
9) 可以显示提供主机的冷热流体的温度
参数表
|
型号 |
MYN-539 |
上海茂育 |
|
|
主机 |
|
输入电源： |
欧标：AC220V- AC250V±10% 50Hz |
|
|
|
装置容量： |
100W |
|
|
|
外形尺寸长*宽*高 |
2000mm×500mm×1760mm |
|
|
|
重量 |
165KG |
|
|
|
包装尺寸长*宽*高 |
1580mm×580mm×1920mm |
|
|
|
包装形式 |
木箱 |
|
|
|
通信模式 |
485 |
|
|
|
电流： |
3A |
|
|
|
结构 |
铝框架.型号4040铝材 |
|
|
|
电脑托盘平面尺寸 |
500mm×500mm |
|
|
|
PLC控制模块 |
PLC-48/电压:24V/1A
模拟量:10路0-10V
485通信 |
广州亚控 |
|
|
仪表 |
0-10V/IN 电压:24V |
上海茂育 |
|
|
温度控制器 |
220V/0-50摄氏度 |
|
|
|
指示灯 |
16D-24V |
|
|
|
按钮 |
16D-24V，不带锁 |
|
|
四、实训项目
1、学习全空气空调制冷原理
2、学习单风管空调制冷原理
3、学习半集中空调空调系统制冷原理
4、学习水循环空调空调系统制冷原理
5、学习全空气空调制热原理
6、学习单风管空调制热原理
7、学习半集中空调空调系统制热原理
8、学习水循环空调空调系统制热原理
