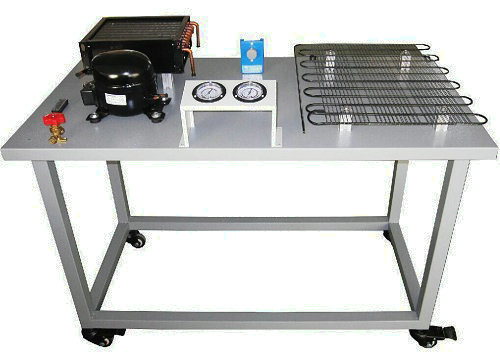

MYKT-08制冷管路维修基本技能实验设备

制冷管路维修基本技能实验设备-主要以冰箱压缩机、冷凝器、蒸发器、干燥过滤器等器件为实训平台，学生可运用各种实训工具完成割管、弯管、扩管、焊接、加氟、检漏等制冷管路实训。适用于技工院校、职业学校作为制冷基本技能的实训。

二、技术参数：
1、工作电源：单相三线 220V±5％ 50Hz
2、制冷剂：冰箱F-12
3、外形尺寸：1200×600×780mm
4、环境温度：－10℃ ～40 ℃
5、相对湿度：<85%
6、设备重量：30Kg
三、配置清单：（单台配置）

序号	名称	数量	性能描述
1	压缩机	1台	卧式
2	冰箱过滤器	1个	铜质、管状
3	冰箱冷凝器	1个	铁质喷塑、片式
4	冰箱蒸发器	1只	铝质、管式
5	冰箱温控器	1只	机械可调
6	高压表	1只	指针式
7	低压表	1只	指针式
8	视液镜	2只	圆镜直视、铜质外壳
9	铜管	1套	圆形
10	手阀	1只	铜质
11	实验台架	1台	钢木结构
12	实训指导书	1套	与实训台配套

四、操作工具：（单台配置）

序号	名;;称	数量	性能描述
1	焊具	2只	便携式
2	弯管器	1付	钢质
3	扩口器	1付	钢质
4	钢管割刀	1把	钢质
5	电铬铁	1把	内热式
6	烙铁架	1个	阻燃
7	剥线钳	1把	多用
8	尖嘴钳	1把	钢质、绝缘
9	螺丝刀	2套	十字、一字各1把
10	真空泵	1台	一个实验室配一台

五、操作工具
1、管路距离的确定
2、割管
3、弯管
4、扩管
5、胀管
6、把管路安装到对应部件的合理位置
7、完成对冰箱系统的保压
8、检漏
9、判断冰箱压缩机的绕组
10、完成冰箱系统的线路铺设和连接
11、抽真空
12、电气调试
13、工况的调整

友情提示：
1、设备验收：各采购单位收货时请检查制冷管路维修基本技能实验设备的货品外观，核实制冷管路维修基本技能实验设备的数量及配件，拒收处于受损状态的本装置；
2、设备质保：茂育将为各采购单位提供制冷管路维修基本技能实验设备产品说明书内的质保条件和质保期，在质保范围内提供对制冷管路维修基本技能实验设备的免费维修，超出条件承诺时提供对本装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致的制冷管路维修基本技能实验设备选型错误或购买数量错误，造成制冷管路维修基本技能实验设备的退换货要求，将不被接受；
4、设备货期：对制冷管路维修基本技能实验设备的发货期为参考值，如您需要了解制冷管路维修基本技能实验设备的精确货期，请与茂育的销售人员联系；
5、咨询电话：如各采购单位对制冷管路维修基本技能实验设备有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关制冷管路维修基本技能实验设备的技术咨询。

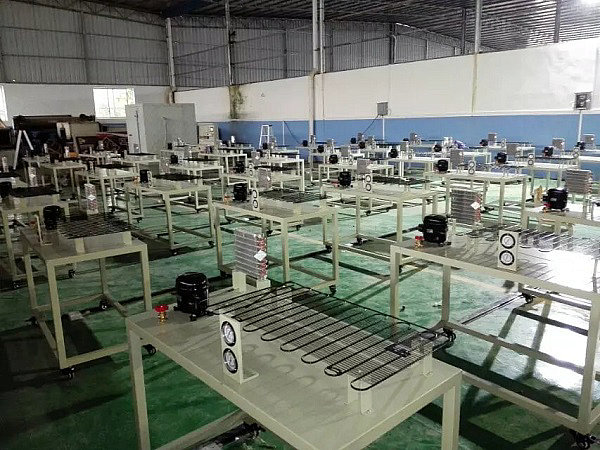

MYKT-08制冷管路维修基本技能实验设备
