初级维修电工实训设备

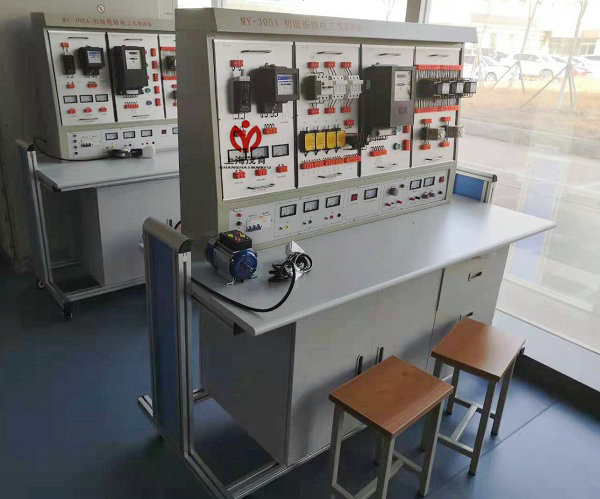

一、MY-305A 初级维修电工实训设备-是按照劳动和社会保障部颁发的工人等级标准及职业技能鉴定的要求而设计的,设备采用常用的模块化设计,根据不同的实训考核内容配置相应的实训模块,实训方便、布局合理、易于扩展升级,实训内容涵盖电工仪表、电工接线工艺、电子电路、电工照明配电、电力拖动、触电急救、安全消防等,符合初级电工国家职业标准教、培、考的要求,适应各职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学培训、实训考核、技能鉴定。

二、技术性能
1、输入电压:三相四线制380V±10% 50Hz
2、工作环境:环境温度范围为-5~+40℃
3、装置容量:<1KVA
4、安全保护:漏电动作电流≤30mA 过流保护、熔断器保护
5、外形尺寸:1600mm×700mm×1450mm
三、基本配置及功能设备主要由实训屏、实训挂箱、实训器材、实训桌等组成。
(一)实训屏:实训屏为铁质双层亚光密纹喷塑结构,铝合金面板,为实训挂箱提供交流电源、直流稳压稳流电源,具体功能如下:
1、外部电源输入指示灯亮(提醒操作者外部电源已与实训台接通)。
2、推上三相漏电开关,三相电源向实训挂箱等供电,三只450V电压表指示输出线电压。
3、低压交流电源:输出3V、6V、9V、12V、15V、18V、24V低压交流电源。
4、提供~220V插座2只,为外部设备提供工作电源。
5、直流稳压稳流电源:电压0-30V连续可调,内置式继电器自动换档,多圈电位器连续调节,输出电流2A,具有预设式限流保护功能。
(二)实训挂箱及器材配备
1、SY-61维修电工挂箱(一)
2、SY-62维修电工挂箱(二)
3、SY-63维修电工挂箱(三)
4、SY-64维修电工挂箱(四)
5、SY-65维修电工挂箱(五)
6、九孔万能实训板2块,实训板:电路板由进口ABS注塑而成,表面均布有九孔成一组相互联通的插孔单元组成,九孔万能电路插板底部装有一次性压铸而成的九孔铜片,与九孔板表面九孔一组单元相对应。元件盒在其上任意拼插成实验电路,动手动脑能力强,开发、扩展新型实验项目便捷。
7、透明元件盒:盒体透明直观,盒盖印有永不褪色元件符号,线条清晰美观。盒体与盒盖采用较科学的压卡式结构,维修、拆装方便,元件盒插脚由螺帽固定可拆卸,维修方便。
8、电阻、电位器、电容、二极管、三极管、可控硅等器材一批。
9、三相鼠笼异步电动机180W Y/△  1台
(三)实训桌:铝木结构,桌面为防火、防水、耐磨高密度板,造型美观大方,坚固耐用。
四、实验项目
(一)电拖部分
1、三相电机直接启动控制
2、三相电机点动控制
3、三相电机自锁运行控制
4、带电流表的点动与连续运行控制
5、带电能表的两地控制
6、单向运行反接制动控制
7、时间继电器控制电动机Y/△降压起动控制
8、工作台自动往返行程开关控制
(二)室内照明配电
1、插座和一个开关控制一盏灯
2、日光灯线路的接线
3、声控开关控制白炽灯电路的接法
4、单相电度表直接接线电路
5、配电板的安装
6、两地控制一盏灯的接法
(三)电子技术综合训练
1、单相桥式整流电路
2、串联可调稳压电源电路
3、延时照明开关控制线路
4、半导体收音机的组装与调试
