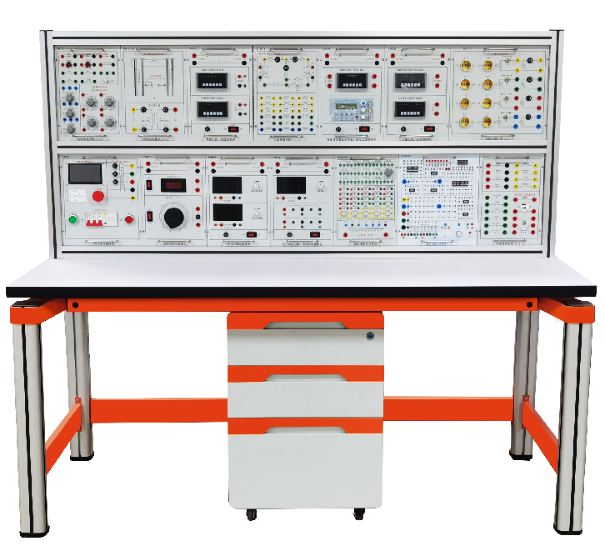

电路技术实验台

一、MY-13E 电路技术实验台-基本功能：
1、实验平台能完成高等院校电路分析、电工技术、电路原理等多门课程的实验教学。
2、平台配套测量仪表精度高，采用数字化、智能化及人机对话模式，各种仪表均有可靠的保护功能。
3、平台操作面板采用钢制面板，面板厚度2mm，文字符号采用现代彩色喷描技术处理，面板标识清晰，面板颜色和实验台颜色一致。
4、整体采用模块化结构形式，电源和仪器仪表全部采用独立挂箱式结构，各实验模块任务明确，方便学校根据自身的教学要求，选择不同的实验配置，易于后期扩展升级。实验模块之间的工作电源用短接导线连接，既接通各模块电源，又使各模块连成一体。
5、平台装有电压型漏电保护装置，若有漏电现象，即产生告警信号并切断总电源，确保实验进程安全；装有一套电流型漏电保护器，若有漏电现象，当漏电流超过一定值时，即切断电源；各种电源及各种仪表均有可靠的保护功能。实验连接线及插座采用不同的结构，使用安全、可靠、防触电。

二、技术性能：
1、输入电源：三相四线(或三相五线)AC380V±10% 50Hz
2、装置容量：＜1.5kVA
3、外形尺寸：约1650mm×720mm×1540mm
三、实验台主要配置及功能：
实验平台由实验桌、实验台架、存储柜、实验挂箱组件、配件等组成。具体参数如下：

序号	部件名称	功能及技术参数	数量
1	实验桌	1.桌子台面板采用E1级三聚氰胺复面合成板，台面厚度约25mm。 2.采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚，方便高度调节，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约800mm，桌面板下设支撑框架，截面尺寸为30×30mm，承受力不少于300kg。 3.立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。 4.C字形铝压成型构件为左、右对称件，外形约160×166×70mm，采用压铸成型工艺，经机加工、抛丸、喷砂，表面橘色静电喷涂工艺。	1套
2	实验台架	实验台架采用独立框架式结构设计，框架由上中下左右五根工业铝型材分割为上下两个区域，所有型材表面滑，无凹槽，用于放置仪表、实验模块等。	1套
3	存储柜	采用圆弧卷边冷冲压钣金一体成型，封闭式结构，表面静电喷涂，外形尺寸：约宽450x深550x高705（mm），总重量≥31kg；柜体四边圆弧设计：R=30mm，柜体边框总厚度≤2.5mm；配有承重型卡扣式三节轨，导轨承重量≥30kg，抽屉把手采用卡套式钣金卷边工艺，把手尺寸≥440x45x18mm，抽屉采用联体锁设计，底部配有4个1.5寸万向带刹车脚轮。	1套
4	三相交流电源	（1）提供线电压380V交流电源、相电压220V交流电源。交流电源输出设有电源保护系统，相间、线间过电流及直接短路均能自动保护。提供三相漏电保护器作为整个实验平台的电源总开关。三相输出通过停止和启动按钮控制。 （2）实验室智慧用电安全控制系统 智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。 智能终端：智能电源管理系统以32位ARM为核心，采用4.3寸彩色触摸屏为人机交互界面，实时监控设备运行情况，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备，PC端进行授权之后，设备可启动使用，PC端可分时预约设备的启动和停止。配套有网络接口扩展功能，方便基于互联网线上实验，可扩展线上线下混合实验模式。	1套
5	智能交流电表挂箱	7吋液晶触摸屏，能同时测试交流电流、交流电压、有功功率、无功功率、视在功率、功率因素；电压电流波形和电压电流矢量图液晶实时显示，形象反映电压电流相位关系，自动识别负载性质（感性或容性）；配套上位机软件，和PC连接观测更直观，配套有网络接口扩展功能，方便基于互联网线上实验，可扩展线上线下混合实验模式。	1套
6	三相交流电挂箱	挂箱不少于3组，方便研究三相交流电Y型和△型线电压相电压、线电流相电流间相互关系;基于一个电感(1H)、一组电容(0.5㎌、1㎌、2㎌、4㎌、8㎌)和一个白炽灯研究交流电电流与电压相位关系、提高功率因素方法、白炽灯亮暗与有功功率无功功率视在功率关系；配套有网络接口扩展功能，方便基于互联网线上实验，可扩展线上线下混合实验模式。	1套
7	电路分析实验挂箱	电阻、电容、电感三种元件设计，实验时学生可通过触摸屏设定元件值；不少于5个数控电阻箱、3个数控电容箱和1个数控电感箱；数控电阻箱最大电阻≥90KΩ，步长≤1Ω，功率不小于1W；数控电容箱最大容值≥16㎌，步长≤2000pf;数控电感箱最大电感值≥70mh，步长≤10mh；运算放大器1组；配套有网络接口扩展功能，方便基于互联网线上实验，可扩展线上线下混合实验模式。	1套
8	综合仪表挂箱	万用表:自动量程，可以能测电阻、电压、电流等参数;测量数据可存储； 双路稳压源:输出电压≥32V，输出电流≥2A，电压步长正负0.1V，设有短路保护自动恢复功能; 2）DDS任意波形发生器：频率、幅度数字电位器连续可调。同时显示双通道输出波形。输出频率: 0. 0000～10MHZ,输出幅度0～ 20VP-P,幅度分辨率≤10mV。信号类型:正弦波、三角波、方波、矩形波、锯齿波、任意波等。可调参数:占空比调节、幅度可调节、-100%～+100%的直流偏置调节、相位差可调、频率可调、幅度可调等。具有频率测量、周期测量、正负脉宽测量、占空比测量和计数功能。(6)具有通讯功能，能够使用PC控制，并且能够在PC上编辑任意波形后下载到仪器输出波形。配套有网络接口扩展功能，方便基于互联网线上实验，可扩展线上线下混合实验模式。	1套
19	实验导线	根据不同实验项目的特点，配备不同规格的实验连接线；强电和弱电导线均采用高可靠护套结构手枪插连接线（不存在任何触电的可能）；两种导线都只能配合相应内孔的插座，不能混插。	1套
20	实验配件	提供与实验设备相匹配的实验指导书、配件等。	1套
