轮系创新综合实验台,轮系创新综合实验装置
2022-05-11
轮系创新综合实验台,轮系创新综合实验装置
一、
轮系创新综合实验台
,
轮系创新综合实验装置
,
轮系创新综合实验设备
产品
简介:
该实验台的功能主要是为学生提供定轴轮系,周转轮系,平面轮系,空间轮系手动拼装的实训平台,让学生按传动比要求设计并拼装轮系。同时实验台在主要构件上设计了安装传感器的位置,并配备了检测系统和数据处理软件,学生可通过运动参数变化曲线,了解不同复杂轮系的运动规律和运动学特性。
二、
轮系创新综合实验台
,
轮系创新综合实验装置
,
轮系创新综合实验设备
结构:

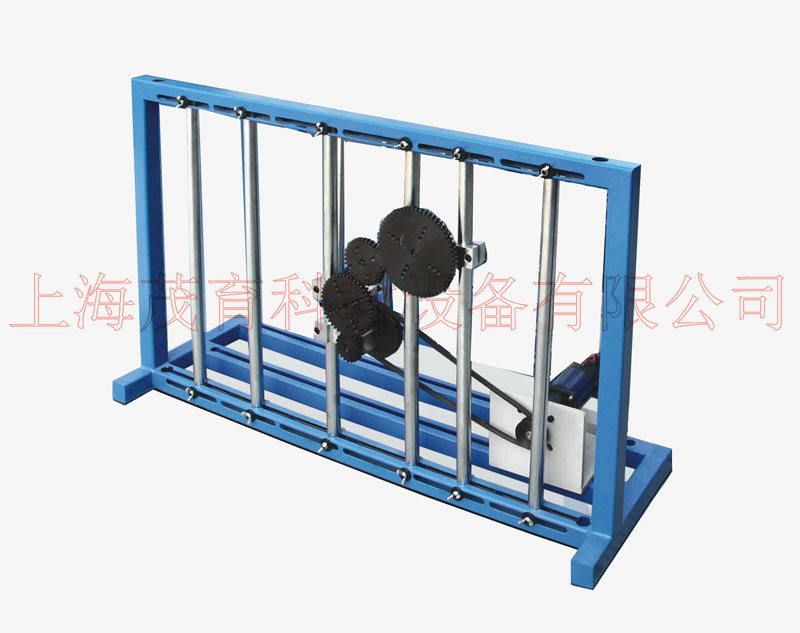

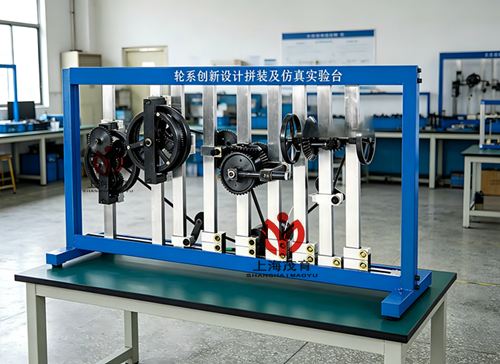

该实验台安装平台主要由直流电机、传动部分(带传动、链传动)、定轴轮系搭接元件、周转轮系搭接元件、活动支座和走条、安装平台组成。
三、
轮系创新综合实验台
,
轮系创新综合实验装置
,
轮系创新综合实验设备
主要技术参数:
1、供电电源:220V/50HZ;
2、直流电机:功率:245W;
3、电机转速可调:0—200r/min;
4、角位移传感器(2个):脉冲数500栅/转;
5‘外型尺寸:1200×650×900mm。
四、
轮系创新综合实验台
,
轮系创新综合实验装置
,
轮系创新综合实验设备
性能特点:
1.活动支座和走条可任意调节,搭接灵活机动,可拼装由定轴轮系、周转轮系、复合轮系、平面轮系、空间轮系,典型拼装方案多达17种以上。
2.定轴轮系、周转轮系的搭接实验采用灰色命题方式,诸多参数如传动比、齿数和中心距根据实际情况确定,极大地发挥学生的主动性和创新精神。
3. 所有齿轮采用活动支座和活动走条安装,调节方便快捷,因此,搭接速度快。
4、检测系统集数据采集与电机调节控制于一体。检测系统采用先进的AVR系列单片机系统,以串口通讯,测试数据精度高、速度快、稳定。
5、驱动直流电机可进行无级调速,以满足实验机构的不同运动要求。
五、
轮系创新综合实验台
,
轮系创新综合实验装置
,
轮系创新综合实验设备
17种典型拼装方案:
1蜗轮蜗杆(上置)-齿轮
2定轴轮系
3锥齿轮
4平面齿轮
5齿轮-蜗轮蜗杆(下置)
6齿轮-行星轮系
7直齿轮-锥齿轮
8锥齿轮-直齿轮-蜗轮蜗杆
9差动轮系
10直齿轮-斜齿轮
11带(链)-平面齿轮
12带(链)-齿轮-蜗轮蜗杆
13带(链)-齿轮-行星轮系
14带(链)-直齿轮-锥齿轮
15带(链)-锥齿轮-直齿轮-蜗轮蜗杆
16带(链)-直齿轮-斜齿轮
17带(链)-锥齿轮
