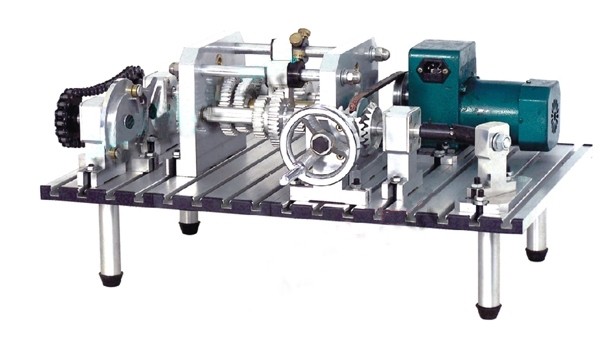

MY-526 便携式机械系统传动创新组合设计实验台


便携式机械系统传动创新组合设计实验台使用的目的:
    机械传动装置是机器或机组的主要组成部分,起着传递动力或改变运动的重要作用。根据需要选择传动类型,组合出合理的机械传动方案,是《机械设计》课程教学中的重要内容。
使用目的在于:
    1、加深对各种类型的机械传动的感性认识和理论认识;
    2、通过拼装各种组合传动方案,可对比分析不同方案的传动特点,本实验箱是培养学生创新能力的理想平台;
    3、本实验箱为便携式,可电动、也可手动,可配置在开放实验室,学生也可借用,利用课余时间进行拼装,提高学生动手能力和学习兴趣。

二、MY-526 便携式机械系统传动创新组合设计实验台实验内容
    1、拼装各种类型组合的机械传动,观察各种单级传动,分析其传动原理及特点;
    2、对比分析不同组合传动的特点。

三、MY-526 便携式机械系统传动创新组合设计实验台简介
    1、实验箱配置及主要技术参数;本实验箱备有63种162个自制零部件、20种标准件及8种外购件,还有4种5件拼装工具。箱内大部分零件采用硬铝合金精制,加工精度高,使用轻巧方便,工作台面板为带T形槽硬铝型材制作,组装方便快速。各种零件的名称、数量及主要技术参数如附表所示。
    2、拚装方案:利用本实验箱配备的零部件可组装数十种机械传动方案
主要有:
(1)单级传动:V带传动、链传动、圆柱齿轮传动、圆锥齿轮传动、槽轮机构、单十字万向联轴器传动等。
(2)变速器:参照CA6132精密车床变速器设计。
手动滑动套,使两三联齿轮分别沿二根花键轴滑移,通过三根传动轴(二根花键轴及一根平键轴)上不同的齿轮啮合,可得9级传动比。三根传动轴可三角形布置,也可展开布置。卸下平键轴,装上中介轮轴及介轮,可得含介轮的齿轮传动。
(3)多级组合传动:可在上述单级传动及变速器中任选两种或两种以上,用联轴器或离合器联接组成多级组合传动。
例如:
    手轮—V带—槽轮机构组合传动
    手轮—链—槽轮机构组合传动
    手轮—V带—离合器—链—槽轮机构组合传动
    手轮—锥齿轮—槽轮机构—V带组合传动
    手轮—锥齿轮—槽轮机构—链轮组合传动
    手轮—锥齿轮—变速器—柱销或滚子链联轴器—链—槽轮机构组合传动
    手轮—各种联轴器—链—槽轮机构组合传动
    手轮—变速器(中介轮)—离合器—V带组合传动
    电机—V带—槽轮机构组合传动
    电机—V带—链—槽轮机构组合传动
    电机—V带—单十字万向联轴器传动
    电机—V带—离合器—链—槽轮机构组合传动
    电机—V带—槽轮机构—V带(或链轮)组合传动
    电机—V带—滑块联轴器—V带(或链)组合传动
    电机—V带—锥齿轮—变速器—柱销或滚子链联轴器—链—槽轮机构组合传动
    电机—V带—各种联轴器—链—槽轮机构组合传动
    电机—V带—变速器(中介轮)—离合器—V带组合传动

四、MY-526 便携式机械系统传动创新组合设计实验台技术参数
    1、电机功率:60W
    2、外形尺寸:690×495×165mm
    3、拚装后尺寸:640×445×320mm
    4、总 重 量:28Kg


友情提示:
1、设备验收:各采购单位收货时请检查
便携式机械系统传动创新组合设计实验台的货品外观,核实本装置的数量及配件,拒收处于受损状态的本装置
2、设备质保:茂育将为各采购单位提供
便携式机械系统传动创新组合设计实验台产品说明书内的质保条件和质保期,在质保范围内提供对本装置的免费维修,超出条件承诺时提供对本装置的有偿维修;
3、设备退换货:各采购单位单方面原因导致的
便携式机械系统传动创新组合设计实验台选型错误或购买数量错误,造成本装置的退换货要求,将不被接受;
4、设备货期:
便携式机械系统传动创新组合设计实验台的发货期为参考值,如您需要了解本装置的精确货期,请与茂育的销售人员联系;
5、如各采购单位对
便携式机械系统传动创新组合设计实验台有任何疑问,请致电:021-56311657 ,我们将由专业技术人员为您提供有关本装置的技术咨询。
