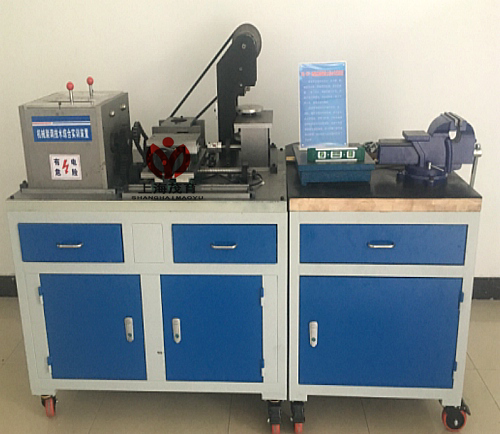

MY-522E机械装调技术综合实训平台

机械装调技术综合实训平台--实训台介绍：
采用铁质双层亚光密纹喷塑结构，包括机械装调区域和精度测量区域两部分。操作区域主要由实木台面、球墨铸件、橡胶垫等组成，用于钳工加工和装配各种机械零部件；机械装调区域操作台面采用球墨铸件，可在上面安装和调整各种机械机构；精度测量区域操作台面采用铸件专业测量平台，可在上面测量各种机械零件尺寸和形位公差；工作台整体外形尺寸：≥1500×800×1500mm。

二、拆装与测量载体
总体包含动力源、机械传动机构、主轴机构、二维工作台等组成；要求各组成部  分可拆装、调试，精度测量；要求通过学生在平台上的安装、调整与检测，提供动力  源可以实现各组成部分相互配合运动，支持学生进行形位公差检测。外形尺寸要求:长 ×宽×高≥650×300×300mm；净重/毛重:≤33/36kg；整机功耗：≤1.0 kVA；交流电源：单相 AC 220 V±10% 50Hz；温度：-10～50℃；环境湿度：≤90％无水珠凝结；
1、动力源
要求配置交流调速电机、调速器、电源控制箱等，为机械系统提供动力源。电源控制箱带有调速电机电源接口。交流电源：单相 AC 220 V±10% 50Hz；电机输出功率: ≤200w
2、机械传动机构
要求包含带传动机构、滚珠丝杆等传动机构组成；通过学生在平台上的安装、调整与检测，掌握常用典型机械传动机构的装配与调整技能。
3、主轴机构
要求具有无极变速输出，其中一轴输出带正反转功能，主要由箱体、齿轮、花键  轴、间隔套、键、角接触轴承、深沟球轴承、卡簧、端盖、手动换档机构、法兰、锥  孔、正反爪卡盘等组成，可完成主轴箱的装配工艺及各零部件的精度测量与形位公差  检测实训。要求主轴通孔直径:≤20mm，主轴内孔锥度:莫氏3号，尾轴孔锥度:莫氏2号 ,主轴转速范围（无级调速） :低速 100-1100±10%rpm，高速 100-2500±10%rpm，最大回转直径: ≤180mm。
4、二维工作台
主要由台体、滚珠丝杆、直线导轨、台面、垫块、轴承、支座、端盖、尾座等组成。分上下两层，上层手动控制，下层由多级变速箱经齿轮传动控制，实现工作台往返运行，工作台面装有行程开关，实现限位保护功能，通过实训能够清楚零件之间的装配关系，机构的运动原理及功能。掌握基本零件的装配方法及工艺，可对直线导轨副、滚珠丝杆副、相关轴承的安装调整以及相关测量工具的应用。可完成二维工作台装配工艺实训与动静态行为公差检测的实训。最大工作行程: ≤180mm。
三、装调与检测工具
1、装调工具
主要有钳工装配套装工具、台虎钳、划线平板、拉马。套装工具由工具箱、内六角扳手、呆扳手、活动扳手、锉刀、划规、锤子、板牙、板牙架、螺丝刀、老虎钳等组成。
2、检测工具
主要由游标卡尺、外径千分尺、内径千分尺、百分表、磁性表坐、水平仪、直角  尺、刀口尺、R规一套、塞尺一套、万能角度尺、深度尺、划线规、高度尺等组成；通过使用量具进行精度及形位公差测量，使学生掌握常用量具的使用方法，掌握机械装  配的检测方法等。
四、机械装调技术实训装置技术性能
1、输入电源：单相三线 AC220V±10% 50Hz；
2、交流减速电机1台：额定功率 90W，减速比 1:25；
3、外形尺寸（实训台）：1500mm×700mm×1500mm；
4、设备重量：600kg；
5、安全保护：具有漏电流保护，安全符合国家标准。
五、实训项目
项目一：钳工基本操作技能实训
任务一划线技能训练
任务二锉削技能训练
任务三锯削技能训练
任务三钻削技能训练
任务四攻、套螺纹技能训练
任务五刮削技能训练
项目二：变速箱的装配与调整
根据装配图及装配工艺要求，进行轴承、轴、键、滑移齿轮、箱体等的装配与调整。
项目三、二维工作台的装配与调整
根据装配图要求，进行直线导轨、滚珠丝杠、轴承、支座等的装配与调整。
项目七、机械传动的安装与调整
任务一带传动机构的装配与调整
任务二链传动机构的装配与调整
任务三齿轮传动机构的装配与调整
项目八、机械系统运行与调整
根据总装配图要求，将各单元组装成系统，按要求进行调整，达到预定功能
