MYXNQ-18纯电动汽车电池管理系统实训考核装置

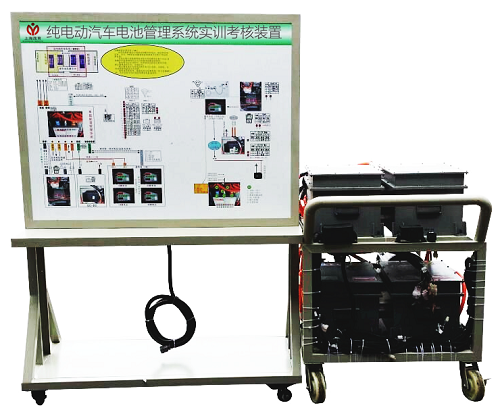

纯电动汽车电池管理系统实训考核装置-采用了（144V、奇瑞电动汽车平台）完整展示真实电动汽车的电池组管理控制系统，可以动态真实演示电池组管理控制的的运行工况。通过实训考核装置系统的演示，可清楚了解纯电动汽车电池管理系统的结构与功能，便于学生较快地掌握纯电动汽车电池管理系统的构造和原理，提高学生对纯电动汽车电池管理系统的初步认识，使学生了解纯电动汽车电池管理系统起到更直观更深入的教学目的。
一、功能特点：
1、该设备完整展示真实电动汽车的电池组管理控制系统，可以动态真实演示电池组管理控制的的运行工况。
2、实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照电动汽车电池组管理控制原理图和实物，认识和分析电动汽车电池组管理控制系统的工作原理与工作过程。
3、实训台面板上安装有真实电动汽车的点火开关、工况开关、油门踏板、挡位开关、制动开关、带CAN通讯的仪表（转速表、电流指示表、电池检测信息）、BMS电池管理控制单元与电池组、车载充电器与插口等附件，并辅以发光二极管进行系统流向的动态指示，还设有一台真实电动车电机用来演示电动机的工作状态。
4、整体采用1.5mm厚冷轧板，严格按钣金加工工艺操作，经酸洗、喷塑，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，实训台底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
5、检测台与运行台用航空插头，真实运行电动汽车的电池组管理控制系统。
6、安装国标充电枪与插口，可进行电动汽车真实充电操作与控制。
二、技术规格：
1、外接电源：原电动汽车电源
2、工作电压：原电动汽车电源
3、工作温度：-40℃～+50℃
4、检测台外形尺寸：1240*600*1700mm(长×宽×高)
5、运行台外形尺寸：1000*600*1200mm(长×宽×高)
6、颜色：7032
7、钢管：40*40*3mm
8、机柜：1.5mm冷板冲压成形，背面设置维修门；
9、移动脚轮：100*60mm
三、实训项目：
1、可真实运行汽车电动动力驱动系统，展示汽车电动动力系统的组成结构及原理。安装发光二极管进行系统流向的动态指示。
2、操纵点火开关与调节开关，可真实演示汽车电动动力系统的各工况工作过程。
3.、真实运行电动动力系统启动工作过程
4.、真实运行电动动力系统低速行驶工作过程
5、真实运行电动动力系统一般行驶工作过程
6、真实运行电动动力系统全速行驶工作过程
7、真实运行电动动力系统减速行驶工作过程
8、真实运行电动动力系统停车行驶工作过程
9、模拟电动动力系统制动回收工作过程
四、基本配置(每台)

序号	名称	规格型号	单位	数量
1	控制面板与检测台	1.装有各种检测端子以及彩色原理图 2.冷板冲压成形移动架:12406001700mm 3.带4只可移动脚轮:	套	1
2	电动汽车电机与电池等组件的运行台	1.40403mm方管焊接架:10006001200mm 2.带4只可移动脚轮: 3.电机与电池等组件	套	1
3	电动汽车磷酸铁锂电池	磷酸铁锂电池，带铁外壳总成与接线； 72V20Ah ▲带CAN-BUS通讯与电池管理器	套	1
4	电动汽车电动机	▲电动轿车平台标准件；10kW三相电动机；额定转速：1000-6000（rpm）；额定电压：72V 冷却方式:风冷	套	1
5	大功率电动汽车直流电机控制器	▲奇瑞电动汽车平台英博尔控制器MC1568 额定电压：72V	套	1
6	电动车组合仪表	72V电动汽车仪表带CAN通讯；包含指示灯、电流电压指示、电量指示、车速表、▲REDAY/OK灯；	套	1
7	电子油门踏板	▲茂育配套	只	1
8	点火开关	▲茂育配套	只	1
9	刹车开关	▲茂育配套	只	1
10	挡位开关	▲茂育配套	只	1
11	车载充电器	72V杭州铁城	台	1
12	DC-DC转换器	杭州铁城（72/12V）	套	1
13	电动汽车充电枪与插座	电动汽车国标,CEBEA	套	1
14	12V备用蓄电池	12V 60AH	只	1
15	故障模拟与排除装置	茂育	套	1
16	设备教师手册	茂育	套	1
17	设备合格证、保修卡	茂育	套	1

友情提示：
1、设备验收：各采购单位收货时请检查纯电动汽车电池管理系统实训考核装置的货品外观，核实纯电动汽车电池管理系统实训考核装置的数量及配件，拒收处于受损状态的设备；
2、设备质保：茂育将为各采购单位提供纯电动汽车电池管理系统实训考核装置产品说明书内的质保条件和质保期，在质保范围内提供对纯电动汽车电池管理系统实训考核装置的免费维修，超出条件承诺时提供对设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致的纯电动汽车电池管理系统实训考核装置选型错误或设备购买数量错误，造成纯电动汽车电池管理系统实训考核装置的退换货要求，将不被接受；
4、设备货期：对纯电动汽车电池管理系统实训考核装置的发货期为参考值，如您需要了解纯电动汽车电池管理系统实训考核装置的精确货期，请与上海茂育的销售人员联系；
5、咨询电话：如各采购单位对纯电动汽车电池管理系统实训考核装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关纯电动汽车电池管理系统实训考核装置的技术咨询。
