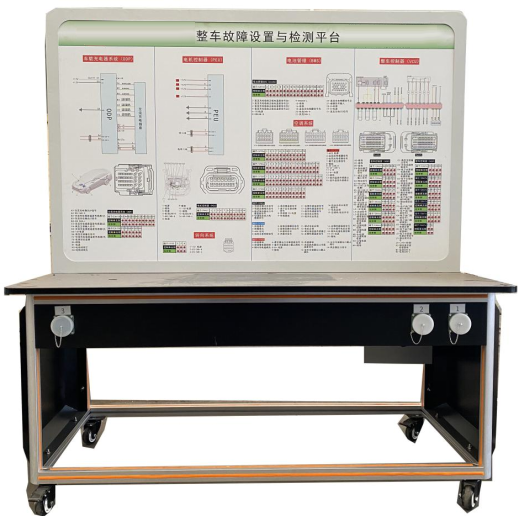

MYXNQ-137B汽车故障设置与检测连接平台

一.汽车故障设置与检测连接平台-产品简介
采用纯电动汽车原车插接器实物制作，包括电机控制MCU、电池电控BMS、VCU控制、车载充电系统、空调系统、转向系统插接器及专用线束，通过专用线束与车辆连接，可直接在检测台面板上检测系统电路元件的电信号，如电阻、电压、电流、频率信号等,可完成电动汽车整车控制及驱动传动系统（电机控制MCU、电池电控BMS、VCU控制、车载充电系统、空调系统、转向系统）相关的实验实训内容。
二.产品功能
1.通过专用线束与车辆连接(订制连接线束)，断开专用线束后车辆功能完整。(注：2023吉利G6汽车/410km豪华型/新能源汽车整车需要另外采购配套)。
2.车辆结构完整，各控制系统、传感器、执行器齐全，可正常运行。
3.可通过原车仪表显示整车动、静态信号参数。
4.配备 新能源汽车电机控制MCU、电池电控BMS、VCU控制、车载充电系统、空调系统、转向系统原理教学板。
5.实训台面板采用带检测端子的原理面板：面板打印有永不褪色的彩色控制单元和执行器、传感器端子图；并安装传感器与执行器的检测端子。
6.可以实现多名学员同时进行车辆高技术的维修诊断实训。
7.安装故障模拟系统，能实现低压电路系统故障设置及诊断排除，可设置常见故障的设置及考核故障点1-24个/每系统。
9.配套实训指导书等教学资料，完整讲述工作原理，实训项目，故障设置及分析等要点。
10.设备框架采用40×40/40×40R一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,冲压成形的左右圆弧台面经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。
11.设备上箱采用冷板冲压成形，左右上侧圆弧设计，背面带双开维修门，便于维护与保养。
三.技术规格
1.外形尺寸（mm）：1600×700×1500mm(长×宽×高)
2.移动脚轮：100*60mm
3.工作温度：-40℃～+50℃
四.实训（实验）项目
1、电动车的结构组成和各部件的功能认知学习
2、互锁信号的数据分析和故障判断
3、换挡器的数据分析和故障诊断
4、冷却系统的数据分析和故障诊断
5、加速踏板传感器数据分析和故障诊断
6、充电信号数据分析和故障诊断
7、交流插座温度传感器的数据分析和故障诊断
8、直流插座温度传感器的数据分析和故障诊断
9、制动踏板传感器数据分析和故障诊断
10、高压系统部件绝缘电阻的检测
11、电池管理系统的数据分析和故障诊断
12、空调系统的数据分析和故障诊断
13、转向系统的数据分析和故障诊断
五.基本配置
1.故障设置控制器1套；
2.新能源整车在线检测实训台1套；
3.考核系统 1套
4.专用对接线束1套。

---
