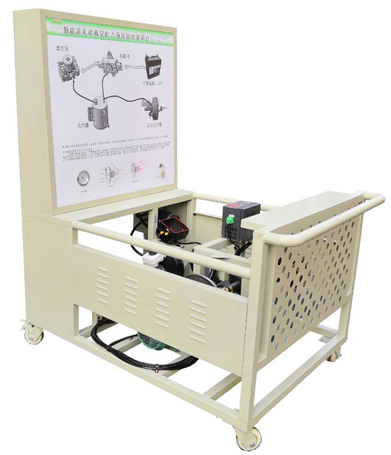

MYXNQ-107E5电动真空助力液压制动实训台

E5电动真空助力液压制动实训台-选用比亚迪E5新能源电动真空助力液压制动零部件，功能和控制方式与通用纯电动车完全相同，真实地呈现了新能源电动真空助力液压制动零部件之间的连接控制关系、安装位置和运行参数，通过真空表显示真空度，使学员认识真空度触发真空泵原理，并培养学员对电动真空助力故障分析和处理能力。
二、功能特点：
1、真实可运行的新能源电动真空助力液压制动，充分展示各主要零部件组成结构和逻辑控制关系。
2、各主要部件安装在台架上，电气连接方式与实车相同，可以方便拆卸，让学员在拆装连线过程掌握电动真空助力液压制动零部件拆装要点；
3、真空表与真空罐连接，安装在台架面板上，面板上同时显示真空泵电流闭合和断开，踩下制动踏板，观察真空表高低和真空泵启动运行状态控制关系；当真空度下降到-45Kpa时，压力传感器使12V电源闭合，真空泵工作；当真空度上升到-80Kpa时，压力传感器使12V电源断开，真空泵停止工作；通过实际观察学员掌握纯电动真空助力工作原理。
4、实训台水平式放置，安装主要零部件；台架底部安装4个脚轮，移动灵活，带自锁脚轮装置，可以固定位置。
5、配备有制动器防护罩等安全保护装置。
6、配备解剖完整的真空泵总成，真空罐总成，助力器带泵总成，展示电动真空助力系统各主要零部件结构。
三、技术规格：
1、外形尺寸：1500×1000×1700mm(长×宽×高)
2、输入电源： AC220V±10% 50Hz
3、开关电源： AC220V-DC12V-30A
4、工作温度： -20°～+40°
四、实训项目：
1、新能源电动真空助力控制原理，车辆刹车过程真空度大小变化规律认知。
2、了解新能源电动真空助力主要零部件功能认知。
3、压力感应模块在逻辑控制中的作用和与真空度大小关系认知。
4、新能源电动真空助力故障分析与诊断。
五、基本配置：
二条传动轴，前轮碟刹，助力器带泵总成，真空泵总成，真空罐总成，开关电源，直流电机，真空表，移动台架；真空泵总成（解剖），真空罐总成（解剖），助力器带泵总成（解剖）。
