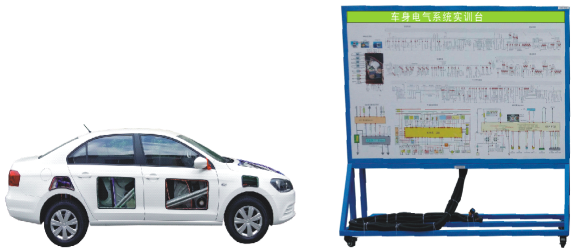

MYXNQ-50比亚迪e5车身电气系统实训台

一、比亚迪e5车身电气系统实训台-简介
选用 比亚迪e5 原装纯电动轿车原车车身和低压控制实物系统，完整的车身进行部切处理（外露电器部件），剖面位置合理，能清楚展示内部结构。
低压系统部件齐全，真实地体现了纯电动轿车车身低压控制系统的连接控制关系、安装位置和运行工况参数检测。
适合培养学员对纯电动轿车，车身低压控制系统系统故障分析与排除能力，适用于各类型院校新能源纯电动汽车电器课程教学和维修实训。
二、功能特点
1、保留车壳与车身电器低压系统各部件，保留电气连接方式与原车功能，实现插拔拆卸训练，训练线束与电器拆检，掌握车身低压系统零部件拆检要点。
2、可单独工作，DC12V电源由开关电源提供。
3、除车身外配移动教学板，教学板完整显示车身低压系统工作原理图，安装检测端子，可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率、波形信号等。
面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图等；
4、由原车解剖的车身平台和教学板组成，原车车身安装原车零部件；底部安装4个脚轮，移动灵活，脚轮带自锁装置；教学板底座上配有30cm左右的台面，方便放置资料、轻型检测仪器等。
5、配备智能化故障设置和考核系统。
6、配套实训指导书，包含工作原理，实训科目，故障设置及清除等要点。
7、原车车身配套安装绝缘地板（耐压/绝缘为国标产品）。
三、基本配置(每台)

序号	名       称	规格型号	单位	数量
1	实训台面板	装有各种检测端子以及电路终端接线端子	套	1
2	主控制器总成（主控ECU）		套	1
3	诊断座		个	1
4	点火开关		个	1
5	组合仪表		套	1
6	组合开关		套	1
7	左右前大灯总成		套	1
8	左右前雾灯		套	1
9	左右转向灯		套	1
10	左右转向边灯		套	1
11	左右组合尾灯		套	1
12	牌照灯		套	1
13	阅读灯		套	1
14	大灯开关		套	1
15	雾灯开关		套	1
16	刹车灯开关		套	1
17	倒车灯开关		套	1
18	危险灯开关		套	1
19	门控灯开关		套	1
20	冷却液位传感器		个	1
21	线束		套	1
22	闪光继电器		个	1
23	冷却液位报警继电器		个	1
24	雨刮总成		套	1
25	雨刮继电器		个	1
26	喷水电机		套	1
27	喷水壶		套	1
28	喇叭		个	2
29	喇叭继电器		个	1
30	网关控制器		个	1
31	雾灯继电器		个	1
32	手刹开关		套	1
33	中央继电器盒		套	1
34	带移动脚轮钢制底座的汽车车身（局部解剖）		台	1
35	蓄电池	12V 45Ah	台	1
36	电源总开关	50A	个	1
37	移动台架(带自锁脚轮)	2040×650×1900mm	台	1
38	中控与车窗/后视镜系统		套	1
39	故障模拟与排除装置		套	1

---
