MYXNY-110交流智能充电设备实验台

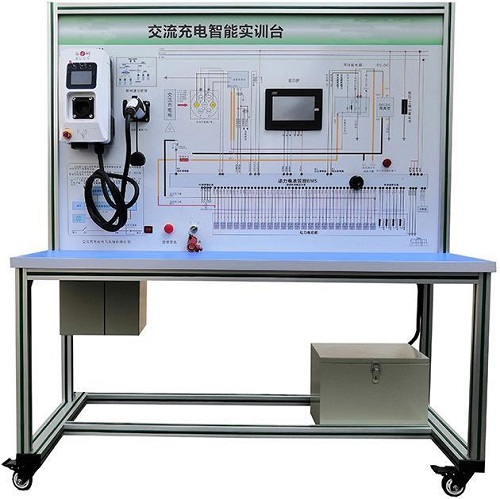

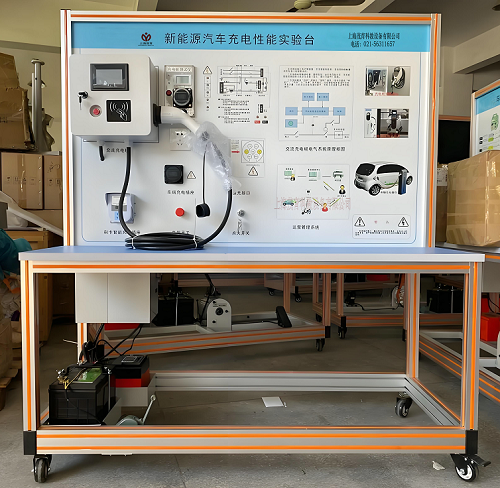

交流智能充电设备实验台-完整展示了新能源汽车交流充电装置系统,全面展示了充电桩的组成、结构、原理、操作及排故障；配套国标充电枪与车载充电座，真实的锂电池组充电负载。
二、功能特点：
1、详细的原理框图展示，真实可操作运行的充电系统。
2、面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照电动汽车充电系统结构原理图和实物，认识和分析电动汽车充电系统的工作原理。
3、真实的交流充电桩充电端口，便于学习充电端口管脚定义及作用。
4、面板上安装有点火开关、充电桩分解组件，工况指示灯，电源开关，电池等模块与操纵开关。
5、带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
6、配套充电桩智能充电卡片。
7、安装充电桩的显示装置，同步显示数据。操作软件显示充电电压、充电电流、充电电量、充电时间等；具有三种充电模式：按金额充电、按时间充电、按电量充电等。安全保护功能，具有输入侧过压、欠压保护，输出侧过压、过流保护，过温、短路、漏电、防雷、电池防反接等保护。具有电源、充电、故障三种状态指示。核心控制板可实现刷卡信息采集处理；LTE（4G）、GSM多模通讯传输，GPS定位，射频识别卡系统、电流电压参数采集处理并显示或报警；用电量采集计量、保护等功能。
8、实现实车真实充电过程，包括 CC 信号、 CP 信号的检测、确认及唤醒过程，充电过程中的温度、电流、电压检测等。
9、充电设备可以给安装国标插座的电动汽车或者新能源汽车其他设备真实充电操作。
10、实现充电枪握手、充电机与BMS发送与接收报文的完整最佳充电过程。
11、设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，带自锁脚轮装置，底座上配有40cm的桌面，台面铺装32mm厚彩色高密度复合板，方便放置资料、轻型检测仪器等。
三、产品组成：
由电动车交流单枪充电桩、智能充电卡片、显示装置、交流充电桩充电插座/充电枪、带CAN车载充电机、锂电池组与电池管理系统（带CAN总线通讯/CC，CP控制线）等组成，可移动的台架。
四、技术规格：
1、供电电源：AC220V ±10% 50Hz
2、供电电流：最大16A
3、工作温度：-40℃～+50℃
4、外形尺寸：1500×700×1700mm(长×宽×高)
5、产品工艺标准:
设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面铺装32mm厚彩色高密度复合板。
6、充电桩：220V 、 3KW 、 16A
五、实训项目：
1、充电桩内部电路原理实训。
2、充电桩的部件组成及作用实训。
3、充电桩的操作方法实训。
4、操作充电桩对蓄电池充电全过程实训。
5、故障设置、排除思路和方法实训。
6、充电枪握手、充电机与BMS报文发送与接收验证。
六、基本配置(每台)：

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子，彩色电路图和工作原理示意图	套	1
2	充电桩组件	国标220V 16A,3KW	套	1
3	充电插座与充电枪	国标	套	1
4	智能充电卡片	配套	套	1
5	电池管理系统	电池管理系统（带CAN总线通讯/CC，CP控制线）	套	1
6	电池组	48V20AH	套	1
7	模拟指示灯	配套	套	1
8	操作开关	配套	套	1
9	直流接触器	配套	套	1
10	移动台架	1500×700×1700mm (带自锁装置)	台	1
11	故障模拟与排除装置	配套	套	1
12	保险丝盒	配套	套	1
13	保修卡/合格证	茂育配套	套	1
14	教师手册	茂育配套	套	1
