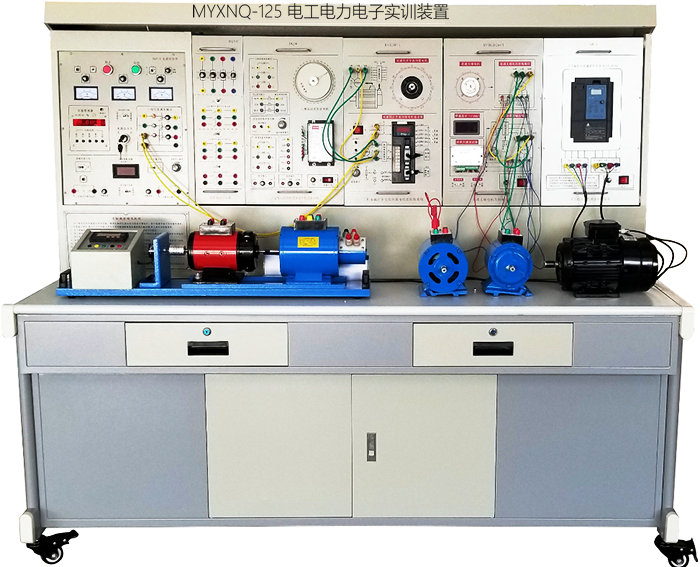

MYXNQ-125电工电力电子实训装置

电工电力电子实训装置-根据实际生产和相关岗位职业技能要求研制而成，可完成新能源汽车中模拟电子技术实训、数字电子技术实训、综合应用实训项目，也可完成新能源汽车电力电子变流技术，新能源汽车电机驱动技术的相关实训。本实验台适用于汽车类、电子类、轨道交通类、机电类的教学与实训，能为学生提供了一个综合应用、创新实训的平台。
二、电工电力电子实训装置-特点：
1、学生可用专用实训导线组合各种实训线路，完成不同的实训项目；
2、电源、测量仪表输出端以接线柱和接线端子两种方式引出，实训操作方便；
3、学生可设计、搭接、调试、验证新的电子电路，培养创新意识和能力。
4、提供多种新能源汽车电力电子变流技术组件，电机驱动技术组件，实用性强。
三、技术性能：
1、输入电源：三相交流电源380VAC±10%，具有触电及过载保护功能，确保人身安全。
2、工作环境：－10～40℃；环境湿度：≤90%（25℃）
3、外形尺寸：长×宽×高=1650×710×1580mm
4、装置容量：≤1KVA
5、安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
基本配置及功能
1. TS-1电源控制屏
(1) 交流电源
提供三相380V交流电源，交流电源输出处设有过流保护技术，相间、线间过电流及直接短路均能自动保护。配有1只指针式交流电压表，通过切换开关指示三相电网电压。
（2）稳压电源模块
1）1路输出电压均为0～30V，由多圈电位器连续调节，具有预设式过流过载保护功能，输出最大电流为2A，每路电源输出有0.5级数字电压表指示。
2）提供直流5A/24V开关稳压电源1路，为步进电机及驱动系统供电。
（3）仪表模块
1）设有交流电压表一只，量程0-450V，3为半数显。
2）设有交流电流表一只，量程0-5A，3为半数显。
3）设有直流电压表一只，量程0-±300V，3为半数显。
4）设有直流电流表一只，量程0-±5A，3为半数显。
4)设有启动，停止，急停按钮各1个。
(5) 控制屏正面大凹槽内，设有两根圆管，可挂仪表及实验部件。凹槽底部设有多个小圆形单相三芯220V电源插座，供仪表等部件供电用。控制屏两侧设有三极220V电源插座及三相四极380V电源插座。
2、DQ02实验桌凳
实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，造形美观大方；设有两个大抽屉、柜门，用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实验室的布局。
四、实训挂件：
（1）三相异步电机变频调速控制系统
提供日本三菱FR-D720-0.4KW-CHR变频器一只，设有BOP操作面板及外围接口。
（2）永磁直流无刷电机及控制系统
提供直流无刷电机一台及数字控制系统一个，能够实现电机正、反转控制及调速等功能，可在线对参数进行修改。
（3）三相永磁同步交流电机控制系统
提供三相永磁同步电机及驱动控制系统1套
（4）SPWM单相交直流变频原理
根据普通高等教育"九五"国家级重点教材王兆安，黄俊主编的《电力电子技术》（第四版）的内容进行开发。用于展示交直交变频原理，主要让学生了解SPWM正弦波脉宽调制信号的形成方法，了解IGBT管专用集成驱动芯片的特点及其使用，能完成如下实验项目：
1）SPWM波形成的过程；
2）交直交变频电路在不同负载时的工作情况和波形，并研究工作频率对电路工作波形的影响；
3）IGBT管专用集成驱动芯片的工作特性。
（5）半桥型开关稳压电源
提供了半桥型开关稳压电源的主电路和控制电路，主电路的电力电子器件为电力MOSFET管；控制电路采用专用PWM控制集成电路SG3525，采用恒频脉宽调制控制方案。可完成"开关电路在开环与闭环下负载特性的测试"以及"电源电压波动对输出的影响"等实验内容。
（6）单相调压与可调负载
提供了一只0～250V/0.5KVA单相交流自耦调压器，为相应的实验提供可调电源；一个整流滤波电路以及0～900Ω/0.41A（串联）或0～450Ω/0.82A（并联）瓷盘可调电阻，为相应的实验提供一个可调的阻性负载。
（7）功率表及单相变压器
提供一只功率表和一只单相变压器。
（8）电工电子元器件实训单元模块
该挂板集成了电压、电流、电阻测试，串并联、混合联的接线方式等实训所需器件。
（9）胜利牌数字万用表（VC890D）
直流电压量程：200mV/2V/20V/200V/1000V，精度±(0.5%+3)
交流电压量程：20V/200V/750V，精度±(0.8%+5)
直流电流：20mA/200mA /20A，精度±(1.5%+3)
交流电流：200mA /20A，精度±(1.5%+5)
电阻：200Ω/2kΩ/20kΩ/200kΩ/20MΩ/200MΩ，精度±(0.8%+3)
（10）高可靠护套实验连接线及配件
根据不同实验项目的特点，配备两种不同的实验联接线，强电部分采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触安全可靠；弱电部分采用弹性铍轻铜裸露结构联接线，两种导线都只能配合相应内孔的插座，这样大大提高了实验的安全及合理性。
（11）常用二极管学习模块
底盒使用190mm×145mm的开模有机透明塑料底盒，模块面板采用印制电路板PCB工艺，可以直观看到器件的实物及相关的原理介绍。对于典型应用及易损器件安装在面板背面，透过透明底盒能够看到器件实物，方便感性认识、检测测试，同时也能防止器件的损伤。
展示普通二极管、整流二极管、开关二极管、稳压二极管、发光二极管、光电二极管、变容二极管的标示方式，列举了普通二极管和发光二极管的极性判别方法。展示了整流二极管、开关二极管、稳压二极管、发光二极管、检波二极管、红外发射接收二极管、光敏二极管、贴片二极管、变容二极管，双向触发二极管的实物及检测接口。
提供二极管、电容、电阻的综合应用电路：单相桥式整流滤波电路-DC5V电源的产生电路，带有熔丝保护及发光二极管指示，通入单相AC220市电即可工作（模块设有单相电源变压器），同时该DC5V电源可为其他模块检测供电之用。

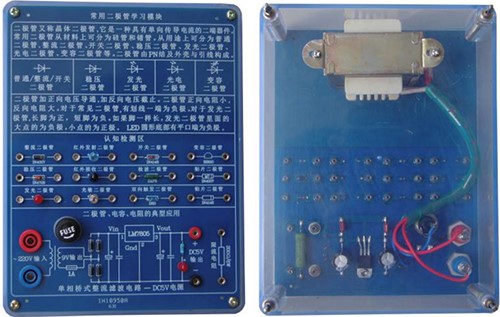

（12）二极管透明学习模块正反面
常用电阻学习模块
底盒使用190mm×145mm的开模有机透明塑料底盒，模块面板采用印制电路板PCB工艺，可以直观看到器件的实物及相关的原理介绍。对于易损器件安装在面板背面，透过透明底盒能够看到器件实物，方便感性认识、检测测试，同时也能防止器件的损伤。
分为三个区域，分别为图例标示区、识读要点区及认知检测区。
图例标示区：展示固定电阻、可调电阻、热敏电阻的符号及电阻的标示方法（直标法、文字符号法，数标法，色环法）。
识读要点区：展示色环符号的规定及各色环符号的代表意义，提供四环电阻、五环电阻、贴片电阻的示例详解。提供了常用的排阻符号及实物展示，便于感性认识。
列出了常用电阻的单位符号及进阶关系。
认知检测区：提供碳膜电阻，包括1/4W、1/2W、1W三类小功率共6个实际电阻，全部为E24系列阻值；金属膜电阻1/4W、1/2W、1W三类小功率共6个E96系列阻值实际电阻；贴片电阻类，包括1206、1812、2512三类封装形式共6个实际电阻。所有电阻两端提供可供检测的台阶插座（内孔2MM）。

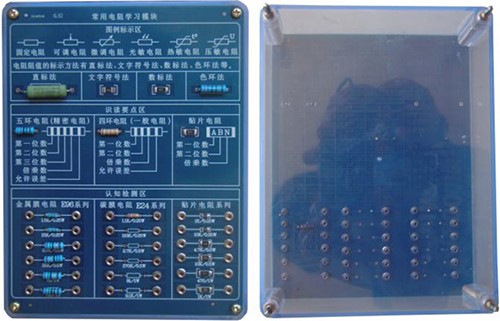

常用电阻透明学习模块正反面图片
（13）常用电容学习模块
底盒使用190mm×145mm的开模有机透明塑料底盒，模块面板采用印制电路板PCB工艺，可以直观看到器件的实物及相关的原理介绍。对于易损器件安装在面板背面，透过透明底盒能够看到器件实物，方便感性认识、检测测试，同时也能防止器件的损伤。
分为三个区域，分别为图例标示区、识读要点区及认知检测区。
图例标示区：展示普通电容器（无极性）、电解电容器、可调电容器、双联可调电容器的符号。
识读要点区：展示E12、E24系列的标称值电容。提供色环电容、CBB电容、极性电容的标示及容值识别详解。
列出了常用电容的分类及各类国产电容及代号。
认知检测区：提供色环电容、普通瓷片电容、高压瓷片电容、涤纶电容、CBB电容、云母电容、直插式钽电容、独石电容、电解电容、微调电容、CBB61电机启动电容、CBB20轴向无感聚酯膜电容、安规电容等若干典型通用电容；同时还按照封装提供0603及0805贴片电容、贴片铝电解电容、贴片钽电容等若干贴片电容。

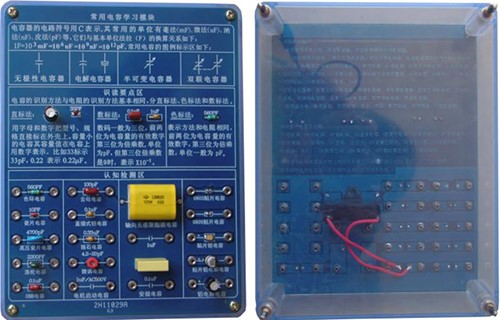

常用电容透明学习模块正反面
（14）常用晶体管（三极管）学习模块

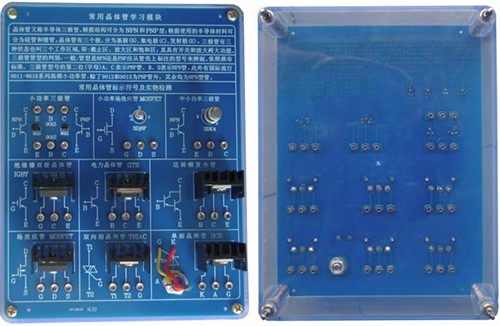

常用晶体管透明学习模块正反面
底盒使用190mm×145mm的开模有机透明塑料底盒，模块面板采用印制电路板PCB工艺，可以直观看到器件的实物及相关的原理介绍。对于典型应用及易损器件安装在面板背面，透过透明底盒能够看到器件实物，方便感性认识、检测测试，同时也能防止器件的损伤。
对常用晶体管的分类及管脚判断进行了介绍，展示半导体三极管、达林顿复合管、场效应管MOSFET、绝缘栅双极晶体管IGBT，单向晶闸管SCR，双向晶闸管TRIAC的图示，列举了常用9013、3DJ6F的识读方法；展示了小功率三极管、塑封大功率三极管、达林顿复合管、场效应管MOSFET、绝缘栅双极晶体管IGBT，单向晶闸管SCR，双向晶闸管TRIAC等实物，提供检测接口。
展示了常用贴片类三极管如9012,9013,S8050,S8550的实物。
（15）常用电感学习模块
底盒使用190mm×145mm的开模有机透明塑料底盒，模块面板采用印制电路板PCB工艺，可以直观看到器件的实物及相关的原理介绍。对于易损器件安装在面板背面，透过透明底盒能够看到器件实物，方便感性认识、检测测试，同时也能防止器件的损伤。
分为三个区域，分别为图例标示区、识读要点区及认知检测区。
图例标示区：展示电感阻的符号及的标示方法
识读要点区：展示色环符号的规定及各色环符号的代表意义，提供了常用的电感符号及实物展示，便于感性认识。
列出了常用电感的单位符号及进阶关系。
认知检测区：提供各式电感及两端提供可供检测的台阶插座（内孔2MM）。
五、可以完成的实训项目：
（一）、汽车电工电子基础实训项目
项目一电工电子测量仪表的使用（万用表，电流表，电压表等）
项目二电工电子基础元器件的认识
项目三电阻的串并联，混连实训
项目四电路各元件电压/电流的测量
项目五继电器的认识与使用
项目六变压器的互感原理
（二）新能源汽车电力电子变流技术及电机驱动技术实训
项目一新能源汽车电力电子器件（IGBT，MOSFET）的认识与特性实验
项目二半桥型开关稳压电源的性能
项目三新能源汽车交流电机SPWM交直交变频调速原理
项目四三相异步电机变频调速实训
项目五永磁直流无刷电动机控制电路调试与运行
项目九永磁同步电动机及控制电路调试与运行
六、本设备的配置：

序号	产品名称	型号规格	数量	单位
1	汽车电工电子实训桌	带万向轮灵活移动 16507101580mm	1	张
2	汽车电工电子电源台	装置采用三相电源供电，并配有带漏电保护的空气开关，熔断器，可调的直流电源0～23V/2A，并带有过载、短路软保护功能，软保护的值还可进行调节	1	台
3	实验连接线		1	套
4	学生凳	钢质四脚方凳	2	个
5	万用表	数字胜利VC890D		个
6	配套实训指导书	纸质	1	套
7	数字教学软件资源	数字教学资源软件	1	套
8	三相异步电机变频调速控制系统	提供三相异步电机及变频器	1	套
9	直流永磁无刷电机及控制系统	提供直流永磁无刷电机及控制系统	1	套
10	SPWM单相交直流变频原理	提供SPWM单相交直流变频原理	1	套
11	半桥型开关稳压电源	提供半桥型开关稳压电源电路板及测试点，采用开环与闭环模式	1	套
12	交流永磁同步电机实训	提供三相永磁同步电机及驱动控制系统1套	1	套
13	单相调压与可调负载	提供了一只0～250V/0.5KVA单相交流自耦调压器，一个整流滤波电路以及可调电阻器等	1	套
14	功率表及单相变压器	提供一只功率表和一只单相变压器。	1	套
15	电工电子元器件实训单元模块	该挂板集成了电压、电流、电阻测试，串并联、混合联的接线方式等实训所需器件。	1	套
16	常用电子元器件透明学习模块	提供5种透明学习模块	1	套
