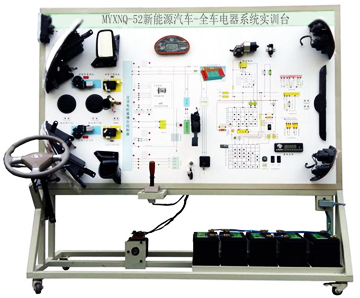

MYXNQ-52新能源汽车-全车电器系统实训台

新能源汽车-全车电器系统实训台-采用全新时风纯电动车身电器实物为基础，充分展示纯电动汽车仪表系统、灯光系统、雨刮系统、喇叭系统、电池系统、电动车窗系统、电动门锁、音响系统、充电系统、DC电源转换系等电器各系统的组成结构和工作过程。
二、功能特点：
1、真实可运行的纯电动车身电器系统，充分展示纯电动车身电器系统的组成结构。
2、接通电源，操纵设备上的各种电器开关、按钮、真实演示纯电动车各系统的工作过程。
3、设备面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析纯电动车身电器各系统的工作原理。
3、面板上安装有检测端子，可直接在面板上检测纯电动车身电器各系统电路元件的电信号，如电阻、电压、电流、频率信号等。
4、设备面板部分采用面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置。
三、技术规格：
1、外形尺寸（约）：1740×650×1700mm(长×宽×高)
2、动力电源：原车 48V
3、工作电压：原车
4、工作温度：-40℃～+50℃
5、颜色：7032
6、钢管：40*40*3mm
7、机柜：1.5mm冷板冲压成形，背面设置维修门；
8、移动脚轮：100*60mm
四、基本配置（每台）

序号	名称	规格型号	单位	数量
1	示教板面板	装有各种检测端子以及彩色电路图	套	1
2	点火开关	原车	个	1
3	组合仪表	原车	套	1
4	组合开关	原车	套	1
5	左右前大灯总成	原车	套	1
6	左右前雾灯	原车	套	1
7	左右转向灯	原车	套	1
8	左右转向边灯	原车	套	1
9	左右组合尾灯	原车	套	1
10	牌照灯	原车	套	1
11	DC电源转换系	原车	套	1
12	灯光开关	原车	套	1
13	刹车灯开关	原车	套	1
14	倒车灯开关	原车	套	1
15	危险灯开关	原车	套	1
16	线束	配套	套	1
17	雨刮总成	原车	套	1
18	雨刮控制器	原车	个	1
19	喷水电机	原车	套	1
20	喷水壶	原车	套	1
21	喇叭	原车	个	2
22	喇叭继电器	原车	个	1
23	各类继电器	原车	套	1
24	雾灯	原车	个	1
25	电动车窗与中控开关	原车	套	1
26	电动后视镜与开关	原车	套	1
27	中控锁电脑	原车	个	1
28	门锁电机	原车	套	1
29	电动窗电机	原车	套	1
30	音响总成	原车	套	1
31	扬声器	6"，200W	对	1
32	辅助蓄电池	12V 45Ah	台	1
33	保险丝盒	配套	个	2
34	电源总开关	50A	个	1
35	移动台架(带自锁脚轮装置)	1740×650×1700mm(长×宽×高)	台	1
36	故障模拟与排除装置	配套	套	1
37	教师手册	配套	套	1
38	合格证与保修卡	配套	套	1
