制冷制热实验台空调电脑板故障操作说明
2024-06-19
制冷制热实验台空调电脑板故障操作说明
一、

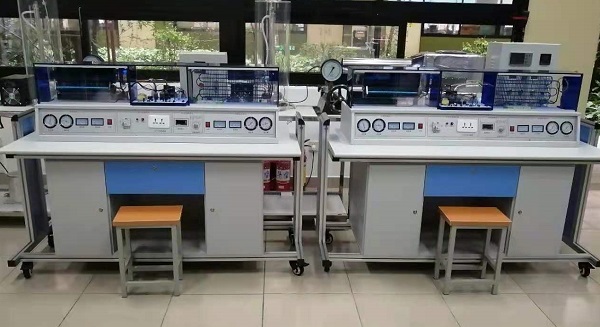

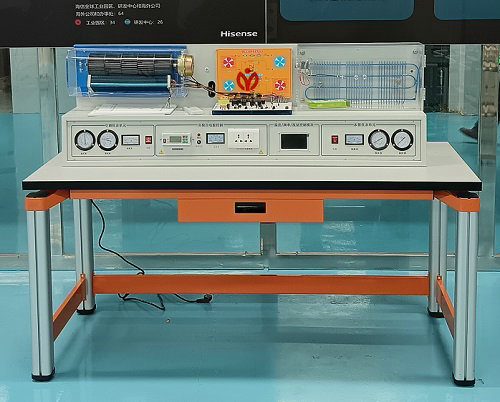

制冷制热实验台
-
手操操作:
1、HK2开关是手控与遥控功能转换开关。
2、HK2手控状态时空调器工作时间不能超过30分钟。
3、HK1是在HK2手控状态下控制空调器制冷、制热功能。
二、
遥控操作:
1、HK2在遥控状态下,电脑板才有待机工作,遥控模式状态时,遥控指示灯亮。
2、遥控电脑板LD1红灯亮是制冷待机或除湿状态。
3、LD2绿灯亮时压缩机工作状态。
4、LD2黄灯亮是制热状态指示。
5、故障开关K1到K12是在遥控模式下才能进行故障演示。
6、HG按钮为应急开关,空调工作状态时按一次HG按钮空调器立即关机,空调器待机状态下,按一次HG按钮,空调器立即工作。
三、

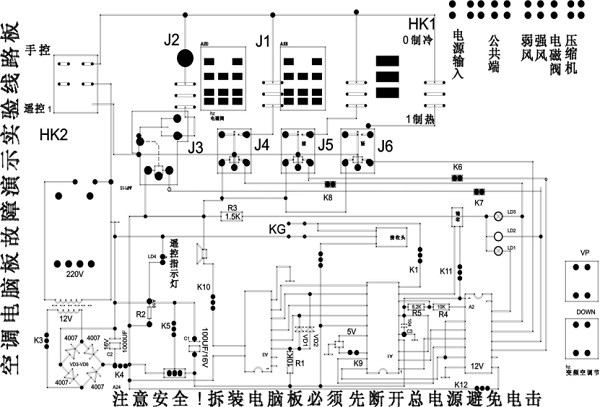

故障演示说明:
1、遥控失灵:将故障开关K1断开,即接收头信号不能送到主板。
2、遥控失灵:将故障开关K2断开,即接收头无直流5V电源提供。
3、整机不工作:将故障开关K3断开,即电源变压器无交流12V电源输出。
4、整机不工作:将故障开关K4断开,无直流12V电源输出。
5、整机不工作:将故障开关K5断开,无直流5V电源输出。
6、压缩机不转:将故障开关K7断开,压缩机工作电源输出或电机损坏。
7、空调不制热:故障开关K8断开,电磁阀无电源不制热。
8、空调不工作:将故障开关K9断开,晶振不工作。
9、峰鸣器无声:将故障开关K10断开,峰鸣器开路。
10、传感器故障:将故障开关K11断开,无传感信号输入。
11、低风故障:将故障开关K6断开,无低风。
四、变频空调操作:(定速空调无此功能)
1、空调器开始工作时频率为30HZ。
2、UP按钮是频率上调按钮,每按一次频率上升1HZ,DOWN按钮是频率下调按钮,每按一次频率下隆1HZ。
3、空调器频率越高制冷、制热越快,压缩机旋转越快,反之相反。
4、变频范围:30HZ到110HZ。
五、空调器在遥控模式下能自动开机,自动关机周而复始的工作。
六、数码温度检测器
1、巡测开关是选择检测冰箱、空调的各关键点的温度。
2、数码温度显示器检测显示冰箱、空调各关键点工作温度。
3、温度测器显示冰箱、空调各关键点工作温度,提供学生实验、实训分析。
4、数码温度检测器显示“— — —℃”时表示检测器没有检测温度是待机检测状态,显示“HHH℃”时表示检测温度超过,110℃时空调器不能在手控状态下工作,要在遥控状态下进行工作进行故障演示。
七、考核系统
1、计算机可监控每个学生台考试成功与失败。
2、具有发卷功能。
3、具有收卷功能。
4、试卷清零功能。
5、具有密码进入功能。
6、可以对学生成功进行统计,打印等功能。
7、具有自动检测老师台与每学生台的通讯情况。
8、学生输入故障码连继三次错误,电脑自动显示实验失败。
9、学生输入故障码三次,有一次正确电脑自动显示实验成功。
10、每个实验模块都设置有考核接口,已设置100多个故障点。
11、考核装置可对每种机型的各电路单元进行考核。
12、每种机型实训模块可与考核装置组合实训,也可独立实训。
