电工模电数电电气控制实验设备,电工模电数电电气控制实验台

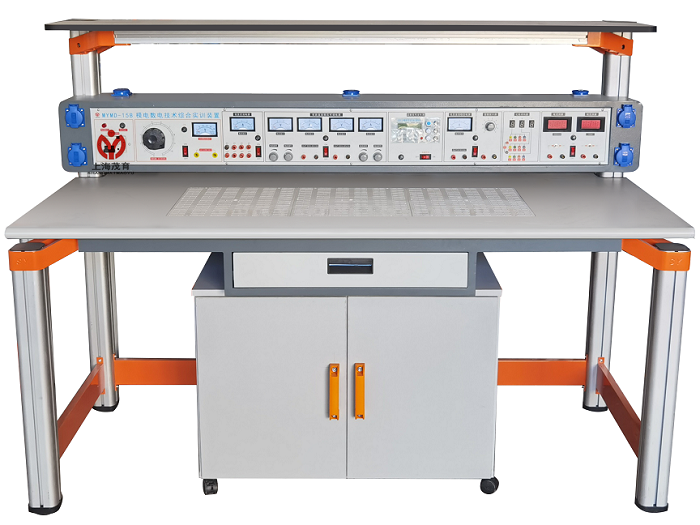

电工模电数电电气控制实验设备可完成电工学、电工原理、电路分析、模拟电子技术、数字电路，电气控制设备等课程实验。实验台具有较完善的安全保护措施，较齐全的功能。实验操作桌中央配有通用电路插扳，电路插板注塑而成，表面均布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路；元件盒盒体透明，直观性好，盒盖印有永不褪色元件符号，线条清晰美观。该设备适用于高职、中职、技校、职业学校的教学和实验。

一、实验设备构成与配备(以二十四座为例)：

1、实验操作桌12张，一桌二座，操作桌桌面中央设置通用电路插板(尺寸:35×90cm)，根据实验电路在其上任意拼插元件盒成实验电路。元件盒盒体透明直观，内装元件一目了然，盒盖印有永不褪色元件符号，线条清晰美观，盒盖与盒体采用压卡式结构、维修拆装更换方便。每张操作桌配有一粒胶皮板，保护通用电路插板桌面(如需要在桌上放置电动机、焊接等)实验操作桌下部有二只元件储存柜，放置实验元器件及储存板。

2、实验台，共12台，每张学生实验操作桌上配置l台。

3、示教控制台:由示教实验操作桌、实验台、演示控制屏组成，能分别控制12台学生实验台的电源。演示屏立在实验台上，尺寸为160×70cm，用于讲解、演示。

4、器材配备（标准配备以24座为例，详见发货清单）

：39只1.5级指针式直流电流表，26台180W三相电机，26只热继电器，26只时间继电器，78只交流接触器，13只MF47万用表，l3只数字万用表，39只指示灯，52只行程开关，78只控制按钮，13只倒顺开关，26只变压器，13只三相双投闸刀，13只三相闸刀，13套实验所需电阻、电位器、电感线圈、互感线圈、二极管、三极管、场效应管、集成电路、可控硅、逻辑电平开关、逻辑电平指示等元件盒(元件已装在元件盒内)，91只集成座，39只电流测试插座，25套电烙铁及烙铁架，13套剥线钳、螺丝刀、尖嘴钳等工具，25张学生凳。

二、实验项目：

(一) 模拟部分

1．二极管的正、反相特性

2．晶体三极管的输入、输出特性

3．晶体管共射极单管放大器

4．两级阻容耦合放大电路

5．负反馈对放大器性能的影响

6．场效应管放大器

7．差动放大电路

8．运算放大器指标测试

9．集成运算放大器的基本应用 (多种模拟运算电路)

10．集成运算放大器非线性应用(多种波形发生器）

11．变压器耦合推挽功率放大器

12．0TL功率放大器

13．集成功率放大器

14．单相桥式整流电路

15．串联型晶体管直流稳压电源(设计性实验)

16．集成直流稳压电源

17．单结晶体管特性

18．单结晶体管触发电路

19．晶闸管简单测试

20．晶闸管可控整流电路

利用上述20项实验元器件还可完成下面实验项目

1．电压负反馈偏置电路

2．分压式电流负反馈偏置电路

3．用二极管稳定工作点

4．共基极放大电路

5．共集电极放大电路

6．共源极基本放大电路

7．场效应管共漏极电路

8．场效应管共栅极电路

9．单管阻容放大电路

10．变压器耦合放大电路

11．甲类功率放大电路

12．串联电流负反馈电路

13．串联电压负反馈电路

14．并联电压负反馈电路

15．并联电流负反馈电路

16．共基共射极放大电路

17．自举射极输出电路

18．NPN一PNP直接耦合放大电路

19．用负反馈消除自激振荡

20．晶体管开关作用

21．变压器反馈式振荡电路

22．电容三点式振荡电路

23．电感三点式振荡电路

24．差动放大电路的基本形式

25．长尾式差动放大电路

26．双电源长尾式差动放大电路

27．运放用作交流比例放大

28．反相输入保护措施

29．同相输入保护措施

30．电源极性错接的保护

31．RC高通电路

32．利用三极管来保护器件

33．差动输入运算电路

34．快速积分电路

35．模拟一阶微分方程电路

36．模拟二阶微分方程电路

37．基本对数运算电路

38．实用微分电路

39．反对数放大基本电路

40．简单的过零比较电路

41．利用二级管作为上限检测幅度选择电路

42．下限幅度选择电路

43．RC无源网络的低通滤波电路

44．同相输入一阶低通滤波电路

45．反相输入一阶低通滤波电路

46．简单的二阶RC滤波电路

47．典型二阶RC有源低通滤波电路

48．典型二阶高通有源滤波电路

49．基本带通滤波电路

50．典型带通滤波电路

51．矩型波振荡电路

52．宽度可调的矩形波发生器

53．幅频可调的锯齿波发生器

54．单相半波整流电路

55．单相全波整流电路

56．电容滤波电路

57．电容滤波带电阻负载

58．RC滤波电路

59．基本LC滤波电路

60．二倍压整流电路

61．三倍压整流电路

62．基本稳压电路

63．基本调整管稳压电路6

64．具有放大环节的稳压电路

65．单相半波可控硅整流

66．电子调压电路

67．电子催眠器一一趣味性实验一

68．电子门铃电路一一趣味性实验二

69．电子报警电路一一趣味性实验三

(二) 数字部分

1．TTL集成逻辑门的参数测试

2．CM0S逻辑门的参数测试

3．TTL集成电极开路门与三态输出门的应用

4．与、非、或、与非门电路实验

5．半加器电路实验

6．全加器电路实验

7．RS触发器实验

8．D触发器实验

9．JK触发器实验

10．T触发器实验

11．JK型触发器转换成D触发器

12．D型触发器转换成JK触发器

13．计数器实验

14．MSI移位寄存器及其应用

15．译码器及其变换方式

16．MSI数据选择器及逻辑设计

17．微分型单稳态电路

18．环形多谐振荡器

19．利用门电路构成编码器分配器、选择器

20．组合电路的设计之一一一编码转换

21．组合电路的设计之二一一显示电路

22．同步时序电路的设计

23．计算机时序电路的设计

24．集成定时器测试及应用

25．CM0S集成A/D、D/A转换电路实验

26．二极管非门、或非门电路

27．三极管非门、与非门、或非门电路

28．异步十进制减法计数器

29．异步十进制加法计数器

30．综合能力培训实验一一电子秒表

1．闸刀开关正转控制线路

2．接触器点动正转控制线路

3．具有自锁的正转控制线路

4．具有过找保护的正转控制线路

5．倒顺开关控制正反转控制线路

6．接触器联锁的正反转控制线路

7．按钮联锁的正反转控制线路

8．按钮接触器复合联锁控制线路

9．自动往返行程控制线路

10．接触器控制串联电阻降压起动线路

11．时间继电器控制串联电阻降压控制线路

12．手动Y/△降压起动

13．接触器控制Y/△降压起动

14．时间继电器控制Y/△降压起动

15．QX3-13型Y/△自动起动控制线路

16．半波整流能耗制动控制线路

17．全波整流能耗制动控制线路

18．C620车床电气控制线路

19．手动降压起动

20．单相运行反接制动控制线路

21．电动葫芦电气控制线路

22．C6163车床电气控制线路

23．控制电路联锁控制线路

24．主电路联锁控制线路

25．直流电机启动

26．直流电机的调速

27．直流电机的反转

28．直流电机制动实验
