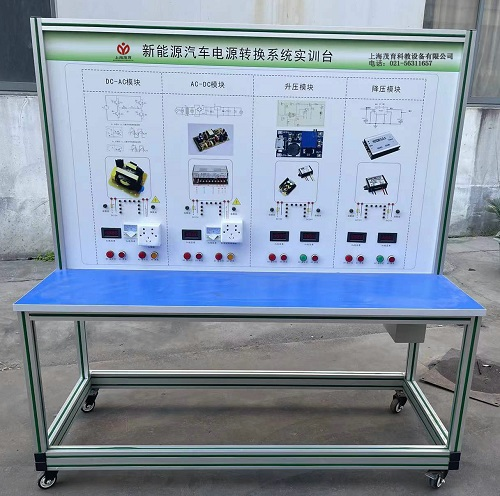

新能源汽车电源转换系统实训装置

一、MYXNQ-36新能源汽车电源转换系统实训装置功能特点：
1、该设备完整展示了新能源汽车电源变换系统，可以能搭接DC-AC、AC-DC、升压、降压等电路，展示各系统的结构和控制逻辑。
2、面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照新能源汽车电源变换结构原理图和实物，认识和分析新能源汽车电源变换系统的工作原理。
3、面板上安装有点火开关、DC-AC、AC-DC、升压、降压模块等，并辅以发光二极管进行系统流向的动态指示，还设有模拟指示灯用来演示电源转换的工作状态，关键部件位置设置检测端子，可使用专用仪器测量参数。
4、面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图。
二、技术规格：
1、外接电源：交流220V±10% 50Hz
2、工作电压：交流220V等
3、工作温度：-40℃～+50℃
4、外形尺寸：1200×600×1700mm(长×宽×高)
三、基本配置(每台)

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子，彩色电路图和工作原理示意图，1200*900mm	套	1
2	DC-AC模块	12V转220V	个	1
3	点火开关	配套	套	3
4	AC-DC模块	220V转12V	套	1
5	升压模块	12V转24V	套	1
6	降压模块	24V转12V	套	1
7	发光二极管闪光灯灯条	配套	套	3
8	模拟指示灯	配套	套	1
9	操作开关	配套	套	1
10	直流接触器	配套	套	1
11	移动台架	1240×600×1700mm (带自锁脚轮装置)	台	1
12	故障模拟与排除装置	配套	套	1
13	保险丝盒	配套	套	1
14	保修卡/合格证	配套	套	1
15	教师手册	配套	套	1
