教学电控发动机故障诊断与排除的探索

摘要：随着汽车电子科技程度不断的提高，汽车给使用者在生活中带来更多科技感和便捷的同时，也对汽车售后服务市场带来了诸多挑战。特别是当前高级汽车维修人才的缺乏，也让大家重新审视这个庞大产业所带来进步和极大方便的同时，渐渐暴露出的多种弊端，如客户由于车辆维修质量或维修效率等不满意等而引起的纠纷，特别是电喷发动机故障不能彻底排除，导致排放超标使环境污柒日趋加重的问题。因此，电控汽油喷射发动机维修工艺与快速准确故障诊断，在这样的环境下愈发凸显其重要意义，并渐渐成为高校和企业研究的焦点。下面就电控发动机在启动电路正常情况下无法启动时。如何对故障进行诊断与排除进行阐述。但是其故障诊断与排除并不难。无法启动，电控发动机启动的故障诊断与排除探讨。

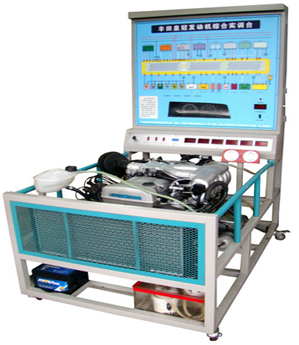

一、MYQ-06丰田花冠汽车电控发动机实训台技术参数：

汽车电控发动机功能：
1、满足电控发动机调试、运行、检测等全过程需要；
2、通过调试、运行、检测全面系统展示控制系统的工作原理。通过智能故障的设置和检测使教师更有效的实现教学功能。更形象地满足学生实际的教学操作需要。
汽车电控发动机技术参数：
1、发动机工作正常，运转平稳，加速有力。
2、各传感器执行件均齐全。
3、数字显示表显示各传感器变化值。
4、指针式压力表显示燃油压力。
5、指针式真空表显示真空压力。
6、喷油器喷油LED灯显示。
7、外接电脑板端子，可用专用仪器检测电压信号。
8、微机控制故障设置器，设置各传感器和执行器故障。
9、面板设有发动电路图（彩色），仪表显示各发动机传感器有效信号。
10、直观反映各种故障设置时对发动机性能的影响。
11、检测发动机安装情况，观测发动机各参数的运行情况；
12、配合仪器仪表进行检测，读取数据；
13、实验台由相对独立的翻转拆装台和操纵控制台；
1.主要用途：发动机原理及故障实训
2.技术要求及主要参数：
二、汽车电控发动机无法启动的诊断程序：
　　1、向用户询问有关情况并填写有关表格。了解故障发生的时间、发生条件（如气候条件、道路状况及发动机工况等）；故障现象或症状；故障发生频率；是否进行过检修以及检修过哪些部位等。找出故障的依据，以作为验收参考。
　　2、外观检查及故障再现。即试车和外观检查。试车进一步证实用户所讲的故障现象，使自己心中有数，根据具体情况具体分析，并作出正确判断。因为有时候用户所讲的故障现象不够清楚。外观检查可以查出比较明显的故障。如检查电气与电子控制系统的部件有无丢失；电气线路的连接器或接头有无松动脱接；导线有无断路、搭铁、错接及烧焦痕迹，管路有无折断、错接或凹瘪等。
　　3、进行基本检查。即燃油供给系统、空气供给系统和点火系统的基本检查。
　　4、读取故障代码。当以上三步无法解决问题就必须进行这一步。根据具体情况，选择用随车诊断或车外诊断进行读故障代码。如果有故障代码，就按故障代码表指示的故障原因和部位逐一排除故障。如果没有故障代码，但故障症状依然存在，就根据现象，联系原理，进行推理分析，确定故障所在可能部位（也可以参看有关资料上的“故障征兆表”）。同时还可以用模拟试验来判断，尽量缩小故障范围。
　　5、如果按上述程序诊断检修仍不能排除故障，说明发动机可能有机械故障和其他故障。
　　6、检修排除故障后，必须进行故障代码清除。最后试车检验，证实故障是否已排除。否则重新诊断故障并排除。
三、具体操作步骤和工作要点：
　　对于电控汽车发动机无法启动，要从点火系统、燃料供给系统、空气供给系统、机械方面和ECU等几方面来考虑分析和判断。具体操作步骤如下：
　　1、检查点火系统。
　　（1）检各缸是否有火。拆下火花塞，将分缸线插接上火花塞并搭在缸体上，启动发动机，观察跳火情况是否正常。也可以用正时灯夹住各缸高压线，观察正时灯的闪烁情况。还可以用点火测试仪进行检查。
　　（2）有分电器的汽车，如果分缸线无跳火，还要进一步检查中央线是否有火。若中央高压线有火而分缸线无火，则说明是分电器故障。应给予更换。博士论文，无法启动。若中央高线也没有火，则需要进行如下检查。
　　（3）检查继电器和保险丝是否良好。否则更换新件。
　　（4）检查点火线圈。拔下点火线圈插头，检查点火线圈初级、次级线圈的电阻是否符合标准，否则更换。
　　（5）检查点火器。博士论文，无法启动。检查点火器的电源及搭铁；检查ECU对点火器的脉冲信号：功率晶体管是否导通和截止。博士论文，无法启动。
　　（6）检查控制点火的传感器。检查发动机的曲轴位置传感器、凸轮轴位置传感器和转速传感器，可同时检查空气流量传感器或进气压力传感器等。如果确定传感器故障，就更换新件。不能确定的，就先检查传感器到ECU的线路是否导通和ECU给传感器的电源电压。
　　（7）初步外部观察检查ECU。是否有变形、泡水、烧焦等。
　　2、检查油路
　　（1）检查是否有油。拆下燃油分配管与进油管的连接处，打开点火开关（不起动），观察是否有油来。若无油来，则应进一步检查燃油系统相关元件及其电路。首先检查EFI保险丝、EFI继电器，再检查油泵及其电路。若均良好，则应进一步检查曲轴位置传感器、凸轮轴位置传感器、空气流量传感器/进气压力传感器以及ECU。若有油，就检查油压是否符合标准。在燃油滤清器到喷油器之间断开并接上油压表，启动发动机，观察油压应在200~300KPa之间，否则进一步检查燃料供给系统相关元件，即燃油泵、滤网、喷油器、燃油滤清器等。
　　（2）检查喷油器。a、电阻检测。低电阻型电阻应为1~3欧，高电阻型电阻应为13~18欧。如果电阻为无穷大，则应更换新的喷油器。b、电压的检测：把点火钥匙打到on档，应有12V左右的电压。c、控制脉冲的检测：拆下喷油器插头，并在插头上接上LED灯，启动发动机，LED灯应闪烁。如果LED灯不闪烁或不发光，说明喷油器电源电路、燃油泵继电器或ECU故障。d、检查喷油器的堵塞和滴漏。
　　3、检查气路：a、空气滤清器是否堵塞。博士论文，无法启动。b、怠速控制阀是否关闭或卡死。c、真空管是否脱落。d、各种连接卡箍是否拧紧。
　　4、检查机械部分。
　　首先看发动机是否能转动，然后用缸压表检查气缸压力，若缸压不在800~1300KPa范围或压差超过标准。则要检查配气正时、缸垫、正时皮带、活塞环密封性、气门密封性等。
　　5、检查电脑（ECU）
　　首先进行外观检查，是否有变形、烧伤、泡水、插脚折断等；然后检查线路；检查电源及搭铁，必要时进行解体检查。
　　实践证明，汽车电子控制系统故障绝大多数都发生在传感器、执行器、连接器和线束等元件上，ECU出现故障的可能性很小，汽车行驶10万公里，ECU故障约占总故障的1‰。因此，检查排除电子控制系统故障主要是检修零部件、连接器和线束。只有确认所有零部件正常之后，才能判定ECU故障。
四、电控汽车无法启动的故障诊断与排除实例
　　（一）一辆94款凌志LS400轿车
　　故障现象：很长一段时间，停了一个晚上后，启动困难，启动后工作正常。过了一段时间，无论怎么打马达，都无法启动。
　　故障检查：由于驾驶反映的故障现象为停一个晚上后难启动，所以开始怀疑为燃油泄漏，使残余油压不够而无法起动。因此，先检查油压，经检查油压正常，排除油路故障。进一步检查电路，用点火测试仪检测高压电路，无点火迹象。检查正时皮带无折断或缺齿，最后用万用表检查控制点火的主要传感器——曲轴位置传感器，无信号输出。于是拆下正时皮带罩、正时皮带等，将曲轴位置传感器取出来进一步检查，发现其头部布满油泥（由于曲轴前油封漏油造成），使其无法接收到信号盘发出的转速信号。
　　故障排除：更换曲轴前油封，并清理曲轴位置传感器头部的油泥，装复后试车，容易启动，工作正常。
　　故障分析：这个故障是由于曲轴前油封漏油而飞溅到曲轴位置传感器和信号盘上，造成头部有油泥而无法接收到信号盘发出的转速信号，使ECU无法收到转速信与而不发出点火、喷油指令，因此发动机无法启动。
　　（二）97款猎豹越野车
　　故障现象：一辆猎豹越野汽车，在一次长途行驶后停几天，欲再次使用时，发动机无法启动。
　　故障检查：考虑到车辆是长途行驶后出现的发动机不能正常启动，首先对油路进行检查。检查发现，其燃油供给系统各管路和接头均无破损渗漏处，油箱内油充是干净、油泵供油正常、油压正常；用点火测试仪对点火系进行检查，发现无高压电产生。进一步对低压线路进行检查，发现分电器信号传感器无信号输出。因此怀疑分电器故障。可是更换了一个新的良好的分电器后重新启动，故障依旧。因此怀疑可能是分电器不转动造成无信号输出，于是打开分电器盖，启动发动机，发现分火头不转动，初步判断为正时皮带断裂，进一步拆开检查，果然是正时皮带断裂。博士论文，无法启动。但是更换上新的正时皮带后，故障依旧。因此怀疑气门可能被顶坏。最后，检查气缸压力。所有气缸压力均低于300KPa，说明气门已被顶坏而漏气造成无法启动。
　　故障排除：按照技术要求更换新品正时皮带和气门后，装复试车，发动机能容易启动、运行正常。
　　故障分析：据了解，该车行驶了15万公里而没有按规定的要求按时更换正时皮带（每8-12万KM更换一次），加之长途行驶过程中，正时皮带在大负荷，高温等恶劣环境下长时间工作，就加剧了皮带的老化。车停驶几天后，当发动机再次起动时，此时由于机油浓度较大，各运动部件之间几乎均为干磨擦，因而启动阻力较大，所以曲轴驱动其他机构时正时皮带的转动张紧力也相对加大，而该车的正时皮带断裂后，配气机构便停止运动，部分气门处于打开状态，而驾驶员还继续打马达，使曲柄连杆机构仍在运动，活塞和气门相互顶撞，造成气门损坏而关闭不严，使气缸漏气，压力变低而无法启动。
　　（三）一辆95款本田雅阁2.0轿车
　　故障现象：一辆95款本田雅阁轿车，在高速路上行驶，突然自动熄火后，再无法启动。
　　故障检查：首先对燃油供给系统进行检查，所有部件正常，油压正常。接着对点火系统进行检查，用点火测试仪检查发现，高压线无火。接着对低压电路及有关点火控制的传感器（如曲轴位置传感器等）及其线路进行检查，发现其技术状况良好，于是怀疑高压线圈存在故障，用万用表对高压线圈进行检查，发现一次线圈良好，二次线圈断路。
　　故障排除：由于该高压线圈位于分电器内部，无单件更换，只能更换分电器总成，装复试车，工作正常。
　　故障分析：该故障是高压线圈正常老化而造成断路使汽车无法点火而不能启动。
　　（四）99款猎豹越野汽车
　　故障现象：驾驶员反映，该车开始时行驶100多公里就自动熄火而无法启动，但休息20分钟左右，又可启动并正常行驶。后来，发展到每行驶30~50公里后又出现以上情况，驾驶员有时无意（怀疑油泵故障）用木棍敲油箱后又可启动行驶。
　　故障检查：当我们到现场时车又可启动，按驾驶员所述，怀疑是油泵故障，于是更换完油泵后进行试车，当行驶了30多公里时，故障又重新出现。可判断不是油泵故障，也不是油路故障，初步判断点火电路故障。于是用点火测试仪检测高压线点火情况，发现无火。进一步检查发现分电器上的转速传感器和上止点传感器无信号输出。
　　故障排除：更换新的分电器总成，装复试车，容易启动，工作正常。博士论文，无法启动。
　　故障分析：该车的转速与上止点信号传感器是装在分电器里，是光电式传感器，传感器上的发光元件和光敏元件在高温下容易失效而无转速信号和上止点信号输送给ECU，ECU收不到该信号而不发出点火、喷油指令，因而发动无法启动。这是一个典型的间歇性熄火故障。
五、结束语：电控汽车发动机无法启动的故障原因是很多，但是其故障诊断与排除并不难。只要有扎实的理论作为基础，加上一定的实践，就能修好车，快修车。实际上，汽车维修分析故障的依据可概括为：弄清症状，结合构造，联系原理，具体分析。
