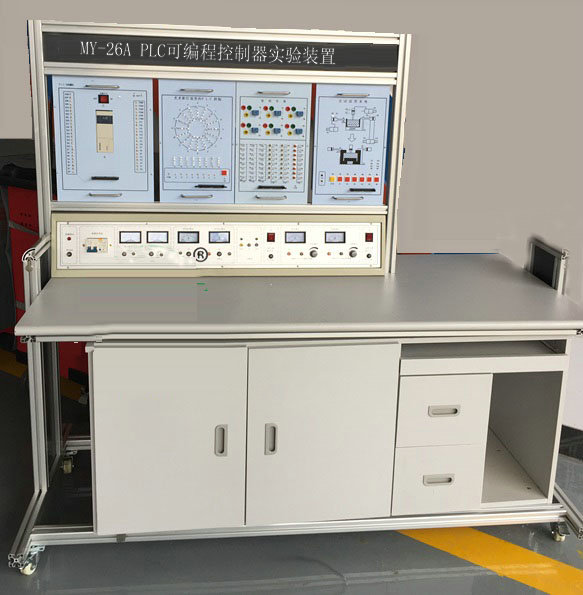

PLC可编程控制器实验装置基本结构及原理

一、前言：随着现代科学技术的飞速发展，大规模集成电路和微型计算机技术的发展，以16位及32位微计算机为核心的PLC得到了迅速的发展，从而使得PLC再设计上、使用性能方面、以及价格方面都取得了很大的突破，在控制能力得到了很大的提高的同时，功耗以及体积也相对减少好多，性能得到了提升并且成本也得到了节约，而且随着远程i/o和通信网络、数据处理以及图像显示等技术的发展，使PLC的应用领域不断扩大。PLC已成为现代工业生产自动控制的一大支柱设备。因此PLC可编程控制器实训装置也对生产管理提出了更高的要求。为了适应这一形式的发展要求，提高实验教学质量，使工科学生在校期间就能受到良好的工程实践锻炼，因此开发了PLC可编程控制器实训装置。
二、PLC可编程控制器实验装置配置及特点：
1、装置采用组件多结构更换实验模块便捷，如需扩展功能或开发新实验，只需添加实验挂箱即可，永不淘汰。
2、双口接线法 PLC主机与实验挂箱之间的连接即可采用自锁紧接插线单线逐点连接，以提高动手动脑能力，加深了解PLC的结构功能，又可通过排线一次性连接，以提高实验连接速度，与单一连接法相比具有绝对优越性。
3、实验对象形像逼真，接近工业现场的实际应用，通过本实验装置的训练，学生很快就能适应现场的工作。
4、采用三菱FX系列可编程控制器，功能强大，性能优越，采用模块化设计，组合灵活。
5、组态棒图教学采用MCGS工控组态软件，所有实验都已编辑出形象直观、动感强、教学效果好的组态棒图，进行实验动态跟踪教学。
6、PLC可编程控制器实验台：提供三相电源，直流稳压电源及安全保护装置
7、PLC可编程控制器实验装置(挂箱规格：40×24×6 cm)：

三、PLC可编程控制器实验装置技术性能：
1、输入电源：三相四线电源，输入时指示灯亮。
2、电源输出：有漏电型保护器、过载、短路保护装置。
A．三相四线380V输出，由三只电压表指示输出电压
B．～220V通过安全插座输出
C．+24V/2A直流稳压输出（数显）
D．+5V/1A直流稳压输出（数显）
E．±12V/1A直流稳压输出（根据装置需求而定）
3、品牌、型号：三菱FX1N-40mR（输入24点，输出16点）议。
4、重量：100Kg
5、外形尺寸：160×75×150 cm
8、温度：-5℃～+40℃，相对湿度＜85%（25℃）
7、装置容量：＜1.0KVA
四、PLC可编程控制器实验装置实训项目：
1．电工布线工艺实训
2．两个开关控制一盏灯线路训练
3．声控开关控制白炽电路训练
4．二地控制一盏灯电路训练
5．三地控制一盏灯电路训练
6．日光灯线路接线训练
7．单相电度表直接安装接线
8．单相电度表经电流互感器安装接线
9．室内照明电路安装训练
10．配电板安装训练
11．交流负载电功率的测量
12．三相异步电动机直接启动控制 13．三相异步电动机接触器点动控制线路
14．三相异步电动机接触器自锁控制线路
15．三相异步电动机Y/△自动控制线路
16．用倒顺开关控制三相异步电动机正反转线路
17．接触器联锁的正反转控制线路
18．按钮联锁的三相异步电动机正反转按钮线路
19．双重联锁的三相异步电动机正反转按钮线路
20．三相异步电动机多地控制
21．工作台自动往返控制线路
22．三相异步电动机串电阻降压启动控制线路
23．三相异步电动机能耗制动控制线路
