虹吸演示实验仪说明书

一、虹吸演示实验仪说明书-实验目的
1.观察虹吸发生、发展及破坏的过程。
2.理解虹吸工作的原理及估算虹吸管能使虹吸正常工作的高度。

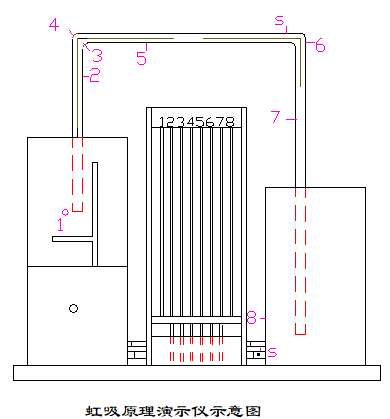

二、实验设备

三、实验原理
在生产和生活中，常见用一根管子从大容器液面下绕过容器上口向外导流液体。这种管子称为虹吸管，管内的水流现象称为虹吸现象。虹吸管的工作原理是先将管中空气抽出，使虹吸管路形成真空，在大气压强的作用下，高水位水箱的水从管口上升到管的顶部，然后流向低水位水箱。
下面应用稳定总流量能量方程来分析和求解虹吸管水流的流速、流量、虹吸高度等问题。
下图中，首先选取通过虹吸管水流出口点的水平面0—0 ′为基准面。然后根据已知条件，正确选择计算断面，为了求解管内流速及流量，我们应选取通过水池表面A点的断面1—1和通过虹吸管出口处C点的断面2—2，列出稳定总流量能量方程：

由上式可以看出，虹吸管引流液体的能量来自虹吸管出口至容器内水面间的位能（位置水头）H，它的一部分用于克服虹吸管内的阻力，即损失能量hw，另一部分用于转变为流速水头，以保证有一定的流量流出。由此可得虹吸管内的断面平均流速为：

因而通过虹吸管的流量为：

虹吸高度h（即虹吸管的顶点到容器水面的距离）是有一定限制的。下面我们通过对虹吸管最高处的水力特性分析来说明，仍以上面所选的0—0 ′为计算基准面，并对断面1—1和断面3—3写出稳定总流能量方程：

由于及，则：
式中右边括弧中各项皆为正值，为负值，即C点产生真空，其真空度为：


因此，对于水来讲，虹吸高度h的理论值应为：

通过弯管流量计的流量为：


四、实验步骤
1.将测压小水箱中加水至1/2。为增加演示效果，可在水中加入少量红墨水。
2.开启水泵，向高水位水箱，低水位水箱注水，使高水位水箱有溢流，低水位水箱水位达到后，关闭供水阀。
3.打开低位水箱的放水阀，在虹吸管形成真空后，水流将由高位水箱向低位水箱流动，同时能看到测压小水箱中的各测压管中的水位的变化，显示管路中各处的真空压力值，其它两根用以测量虹吸管路中弯管流量计的压差。
4.打开螺塞，吸入空气，可观察虹吸之破坏过程。
五、思考题
1.为什么虹吸式出水流道出口下方会出现涡旋？
2.如何消除虹吸式出水流道出口下方出现的涡旋？
