高频电子通信实验-石英晶体振荡器

一、实验准备
1.做本实验时应具备的知识点：
石英晶体振荡器
串联型晶体振荡器
静态工作点、微调电容、负载电阻对晶体振荡器工作的影响
2.做本实验时所用到的仪器：
晶体振荡器模块
双踪示波器
频率计
万用表
二、实验目的
1.熟悉电子元器件和高频电子线路实验系统。
2.掌握石英晶体振荡器、串联型晶体振荡器的基本工作原理，熟悉其各元件功能。
3.熟悉静态工作点、负载电阻对晶体振荡器工作的影响。
4.感受晶体振荡器频率稳定度高的特点，了解晶体振荡器工作频率微调的方法。
三、实验内容
1.用万用表进行静态工作点测量。
2.用示波器观察振荡器输出波形，测量振荡电压峰-峰值V_p-p，并以频率计测量振荡频率。
3.观察并测量静态工作点、负载电阻等因素对晶体振荡器振荡幅度和频率的影响。

图4-1 晶体振荡器交流通路

四、基本原理
1.晶体振荡器工作原理
一种晶体振荡器的交流通路如图4-1所示。图中，若将晶体短路,则L₁、C₂、C₃就构成了典型的电容三点式振荡器(考毕兹电路)。因此，图4-1的电路是一种典型的串联型晶体振荡器电路（共基接法）。若取L₁=4.3μH、C₂=820pF、C₃=180pF，则可算得LC并联谐振回路的谐振频率f₀≈6MHz，与晶体工作频率相同。图中， C₅是耦合（隔直流）电容，R₅是负载电阻。很显然，R₅越小，负载越重，输出振荡幅度将越小。
2.晶体振荡器电路

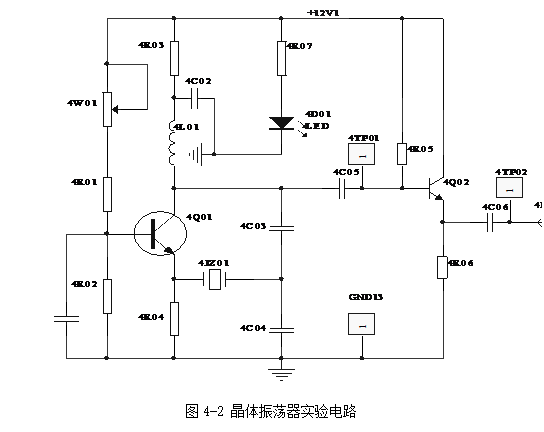

晶体振荡器电路如图4-2所示。图中，4R03、4C02为去耦元件，4C01为旁路电容，并构成共基接法。4W₀₁用以调整振荡器的静态工作点（主要影响起振条件）。4C₀₅为输出耦合电容。4Q02为射随器，用以提高带负载能力。实际上，图4-2电路的交流通路即为图4-1所示的电路。

五、实验步骤
1.实验准备
在实验箱主板上插好晶振模块，接通实验箱上电源开关，按下开关4K01，此时电源指示灯点亮。
2.静态工作点测量
改变电位器4W01可改变4Q01的基极电压V_B，并改变其发射极电压V_E。记下V_E的最大、最小值，并计算相应的I_Emax、I_Emin值（发射极电阻4R04=1KΩ）。
3.静态工作点变化对振荡器工作的影响
⑴ 实验初始条件：V_EQ=2.5V（调4W01达到）。
⑵ 调节电位器4W01以改变晶体管静态工作点I_E，使其分别为表4.1所示各值，且把示波器探头接到4TP02端，观察振荡波形，测量相应的振荡电压峰-峰值V_p-p，并以频率计读取相应的频率值，填入表4.1。
表4.1

V_EQ(V)	2.0	2.2	2.4	2.6	2.8	3.0
f(MHz)
V_p-p(V)

六、实验报告要求

1.根据实验测量数据，分析静态工作点(I_EQ)对晶体振荡器工作的影响。
2.对实验结果进行分析，总结静态工作点、负载电阻等因素对晶体振荡器振荡幅度和频率的影响，并阐述缘由。
3.对晶体振荡器与LC振荡器之间在静态工作点影响、带负载能力方面作一比较，并分析其原因。
4.总结由本实验所获得的体会。
