水塔自动控制实验--PLC可编程控制器

一、实验目的
学会利用PLC控制自动供水设备。
二、实验器材
1.可编程控制器实验台1台
2.PLC-DEMO009水塔水位自动控制模拟实验板1块
3.PC机或FX-20P-E编程器（自备）1台
4.编程电缆1根
5.自锁式连接导线（或扁平线）若干根

三、实验原理与实验步骤

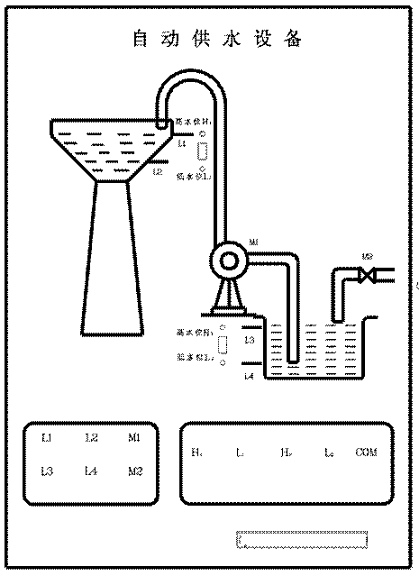

1.水塔水位自动控制，模拟实验板结构如图所示。
2.本实验利用6个LED来指示水位的高低和电机的工作状态。其中4个LED显示水位的高低，2个显示电机的工作状态。
3.控制要求：
1）当水池水位低于低水位界L4时（L4=ON），阀M2打开进水；当水池水位高于高水位界时（L3=ON）;则阀M2关闭。
2）当水塔水位低于低水位界L2时（L2=ON）,且水位高于低水位界；则抽水电机M1打开。
3）当水塔水位高于高水位界时，则M1关闭。
4）若在抽水过程中，水池水位下降到低水位界，则M1也关闭。
4.实验步骤
1）打开实验台电源，PLC与编程器或PC机连接。
2）根据具体情况编制输入程序，并检查是否正确。
3）按图接线，实验台与PLC-DOME009连接，检查连线是否正确。
4）启动设备，观察运行结果是否正确。
四、设计程序清单
I/O分配

输入		输出
水塔高水位界H1	X3	水塔高水位指示L1	Y0
水塔低水位界L1	X2	水塔代水位指示L2	Y1
水池高水位界H2	X1	进水电磁阀M2	Y5
水池低水位界	X0	抽水机M1	Y

指令表

0 LD X000
1 OUT Y005
2 LDI X003
3 ANI X000
4 ANI Y004

5 OUT Y002
6 LD X003
7 OUT Y000
8 LD X002
9 OUT Y001

10 LD X001
11 OUT Y003
12 LD X000
13 OUT Y004
14 END

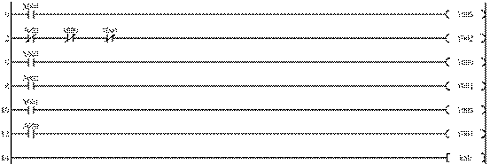

梯形图

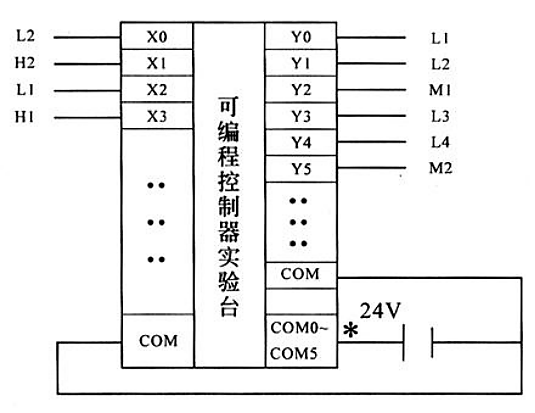

接线图

※FX系列的输出继电器的公共端：FX2N－32MR为COM0～COM4;FX2N－48MR为COM0～COM5;FX1N－60MR为COM0～COM7
