抢答器实验--PLC可编程控制器

一、实验目的
用PLC完成音乐喷水池的过程
二、实验器材
1.可编程控制器实验台 1台
2.抢答器模块 1块
3.PC机或FX-20P-E(自备） 1台
4.自锁连接导线若干

三、实验原理与实验步骤

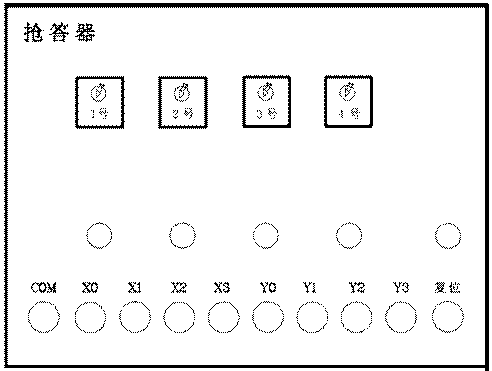

1.抢答器演示板结构如图
2.用PLC构成一个4人抢答器
3.控制要求：
1)当X0至X3任意一个有输入的时候其他的按键都锁住不能输入。
2)当有按键输入的时候1号至4号分别显示对应的按键号。
3)按下复位键全体复位初始化。
4.实验步骤：
1)打开实验台电源，编程器与PLC连接
2)根据具体情况编制输入程序，并检查是否正确
3)按图接线，实验台与抢答器模块，检查连线是否正确
4)启动程序，观察运行结果
四、设计程序清单
I/O地址分配

输入地址		输出地址
X0	X0	1号	Y0
X1	X1	2号	Y1
X2	X2	3号	Y2
X3	X3	4号	Y3
复位	X4

指令表

0 LD X000
1 ANI Y001
2 ANI Y002
3 ANI Y003
4 SET Y000
5 LD X000
6 ANI Y001

7 ANI Y002
8 ANI Y003
9 SET Y000
10 LD X001
11 ANI Y000
12 ANI Y002
13 ANI Y003

14 SET Y001
15 LD X002
16 ANI Y001
17 ANI Y000
18 ANI Y003
19 SET Y002
20 LD X003

21 ANI Y001
22 ANI Y000
23 ANI Y002
24 SET Y003
25 LD X004
26 ZRST Y000 Y003
31 END

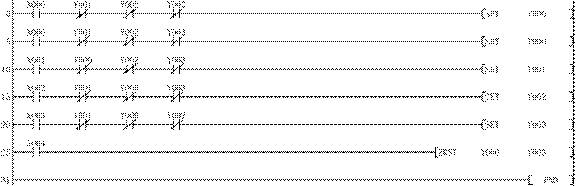

梯形图

接线图

X0	X0	可编程控制器实验台	1号	Y0
X1	X1		2号	Y1
X2	X2		3号	Y2
X3	X3		4号	Y3
复位	X4			＋24V

			COM0-COM5
			COM0-COM5

※FX系列的输出继电器的公共端：FX2N－32MR为COM0～COM4;FX2N－48MR为COM0～COM5;FX1N－60MR为COM0～COM7
