晶闸管可控整流电路--模拟电路及晶闸管应用

一、实验目的
1.学习单结晶体管和晶闸管的简易测试方法。
2.熟悉单结晶体管触发电路(阻容移相桥触发电路)的工作原理及调试方法。
3.熟悉用单结晶体管触发电路控制晶闸管调压电路的方法。

二、实验原理

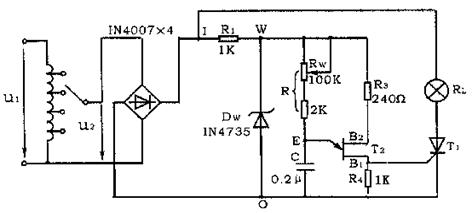

图21—1
可控整流电路的作用是把交流电变换为电压值可以调节的直流电。图21—1所示为单相半控桥式整流实验电路。主电路由负载R_L(电灯)和晶闸管V₁组成，触发电路为单结晶体管V₂及一些阻容元件构成的阻容移相桥触发电路。改变晶闸管V₁的导通角，便可调节主电路的可控输出整流电压(或电流)的数值，这点可由电灯负载的亮度变化看出。晶闸管导通角的大小决定于触发脉冲的频

率f，由公式
可知，当单结晶体管的分压比h(一般在0.5～0.8之间)及电容C值固定时，则频率f大小由R决定，因此，通过调节电位器RP，便可以改变触发脉冲频率，主电路的输出电压也随之改变，从而达到可控调压的目的。
用万用电表的电阻档可以对单结晶体管和晶闸管进行简易测试。

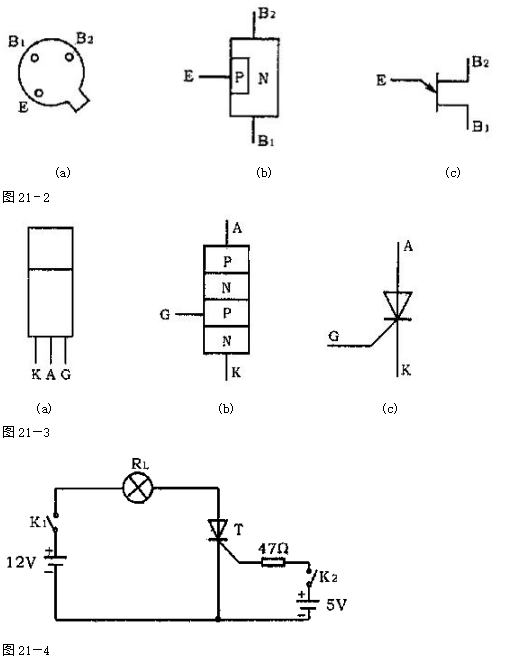

图21—2为单结晶体管BT33管脚排列、结构图及电路符号。好的单结晶体管PN结正向电阻R_B1E、R_B2E均较小，且R_B1E稍大于R_B2E，PN结的反向电阻R_B1E、R_B2E均应很大，根据所测阻值，即可判断出各管脚及管子的质量优劣。
图21—3为晶闸管KP100-8管脚排列、结构图及电路符号。晶闸管阳极(A)—阴极(K)及阳极(A)—门极(G)之间的正、反向电阻R_AK、R_KA、R_AG、R_GA均应很大，而G—K之间为一个PN结，PN结正向电阻应较小，反向电阻应很大。

三、实验设备及器件
1.数字直流电压表；
2.可调交流电源；
3.万用表；
4.示波器（自备）；
5.交流毫伏表；
四．实验内容
1.单结晶体管的简易测试
用万用电表R×10W档分别测量EB₁、EB₂间正、反向电阻，记入表21—1中。
表21—1

R_EB1(W)	R_EB2(W)	R_B1E(kW)	R_B2E(kW)	结论

表21—2

R_AK(kW)	R_KA(kW)	R_AG(kW)	R_GA(kW)	R_GK(kW)	R_KG(kW)	结论

表21—3

u₂	u₁	u_w	u_E	u_B	移相范围

表21—4

	暗	较亮	最亮
u_L波形
u_T波形
导电角
U_L(V)
U₂(V)

2.晶闸管的简易测试
用万用电表R×1K档分别测量A—K、A—G间正、反向电阻；用R×10W 档测量G—K间正、反向电阻，记入表21—2中。
3.晶闸管导通，关断条件测试
断开±12V、±5V电源，按图21—4连接实验电路
(1)晶闸管阳极加12V正向电压，门极a)开路b)加5V正向电压，观察管子是否导通(导通时电灯亮，关断时电灯熄灭)，c)管子导通后，a)去掉＋5V门极电压、b)反接阴极电压(接－5V)，观察管子是否继续导通。
(2)晶闸管导通后，a)去掉＋12V阳极电压、b)反接阳极电压(接－12V)，观察管子是否关断。记录之。
4.晶闸管可控整流电路
按图21—1连接实验电路。调压器手柄旋至零位，电位器RP置中间位置。
(1)单结晶体管触发电路
(a)断开主电路(把电灯取下)，闭合交流电源开关，调节调压器输出，使U₂=16V，用示波器依次观察并记录交流电压u₂、整流输出电压U₁(I—0)、削波电压u_w(W—0)锯齿波电压u_E(E—0)、触发输出电压u_B1(B₁—0)。记录波形时，注意各波形间对应关系，并标出电压幅度及时间。
(b)改变移相电位器RP阻值，观察u_E及u_B1波形的变化及u_B1的移相范围，记入表21—3中。
(2)可控整流电路
断开交流电源，接入负载灯泡R_L，再接通电源，调节电位器RP，使电灯由暗到中等亮，再到最亮，用示波器观察晶闸管两端电压u_v1，负载两端电压u_L，并同时测量负载直流电压U_L及电源电压U₂有效值，记入表21—4中。
五、实验总结
1.总结晶闸管导通、关断的基本条件。
2.画出实验中记录的波形(注意各波形间对应关系)，并进行讨论。
3.对实验数据U_L/U₂与理论计算数据

进行比较，并分析产生误差原因。
4.分析实验中出现的异常现象。
六、预习要求
1.复习晶闸管可控整流部分内容。
2.可否用万用表R×10KW档测试管子，为什么？
3.为什么可控整流电路必须保证触发电路与主电路同步？本实验是如何实验同步的？
4.可以采取那些措施改变触发信号的幅度和移相范围。
5.能否用双踪示波器同时观察u₂和u_L或u_L和u_T1波形？为什么？
