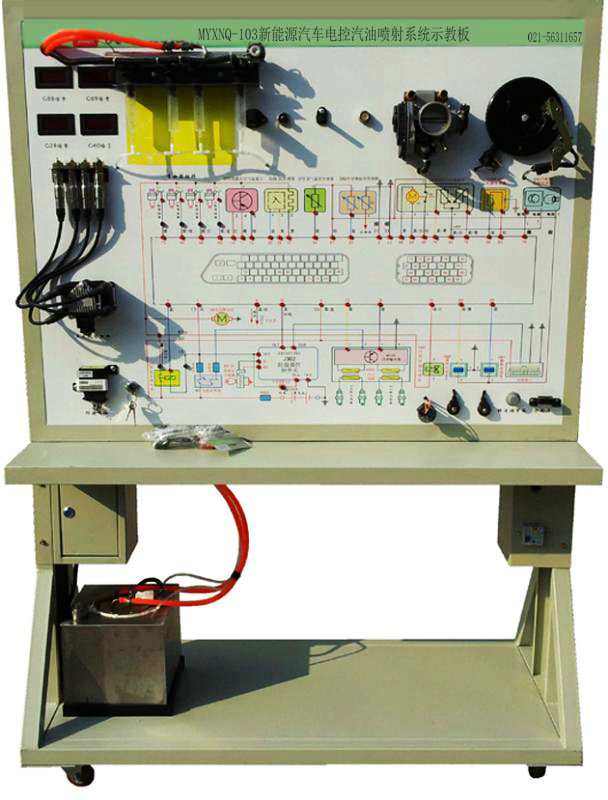

MYXNQ-103新能源汽车电控汽油喷射系统示教板

新能源汽车电控汽油喷射系统示教板-采用全新大众发动机电子燃油喷射系统实物制作，充分展示电子燃油喷射系统的组成结构和工作过程。
二、功能特点：
1、真实可运行的发动机燃油喷射系统，充分展示燃油喷射系统的组成结构和工作过程。转动曲轴位置信号轮，可分别演示电子燃油喷射工作过程。
2、示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照电路图和实物，认识和分析电子燃油喷射系统的工作原理。
3、示教板面板上安装有检测端子，可直接在面板上检测电子燃油喷射系统电路元件的电信号，如电阻、电压、电流、频率信号等。
4、示教板安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
5、示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷塑工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、检测仪器等。
6、示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、技术规格：
1、外形尺寸（约）：1240×600×1700mm(长×宽×高)
2、外接电源：AC 220V±10% 50Hz
3、工作电压：DC 12V
4、工作温度：-40℃～+50℃
5、颜色：7032
6、钢管：40*40*3mm
7、机柜：1.5mm冷板冲压成形，背面设置维修门；
8、移动脚轮：100*60mm
四、基本配置(每台)：

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子以及彩色电路图和工作原理示意图（面板：12009004mm)	套	1
2	发动机控制电脑(ECU)	全新	套	1
3	点火开关	全新	个	1
4	诊断座	茂育配套	个	1
5	燃油箱	10L	个	1
6	汽油泵(含汽油泵插头)	全新	套	1
7	油泵继电器	全新	个	1
8	点火线圈总成	全新	个	2
9	火花塞	全新	个	4
10	高压线	全新	套	1
11	喷油器	带4个120ml玻璃量杯	套	1
12	喷油嘴	全新	个	4
13	曲轴位置传感器及信号轮	全新	套	1
14	移动台架(带自锁脚轮装置)	1240×600×1700mm(长×宽×高)	台	1
15	故障模拟与排除装置	茂育配套	套	1
16	实验指导书	茂育配套	本	1
