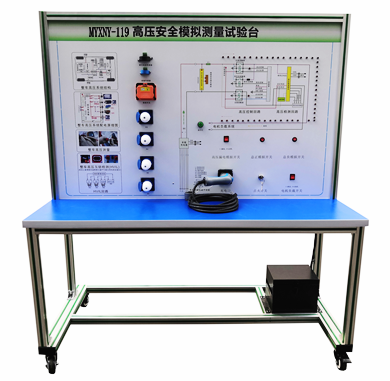

MYXNY-119纯电动汽车高低压互锁实验板

一、纯电动汽车高低压互锁实验板产品简介:
采用新能源汽车高压安全系统器件制作,展示新能源汽车高压安全系统的结构与工作原理,适合于各类院校对纯电动汽车高压安全系统理论和维修实训的教学需要。
二、纯电动汽车高低压互锁实验板设备组成:
    动力电池组、国标充电枪与充电座、漏电传感器模块、绝缘传感器模块、安全维修塞模块、漏电模拟操作单元、高压安全系统操作单元、操作控制台、训练控制按钮、原理面板与结构彩图、可移动台架。
三、功能特点:
1、采用模电与数电结合的方式,模拟纯电动车和混合动力车辆的高压用电区域、高压线路传递、低压电路对高压回路的保护(高低压互锁),以及漏电可能发生的区域、漏电的状态。
2、通过专用漏电检测设备,模拟检测过程。
3、设备面板采用耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;4mm铝塑面板打印有永不褪色的UV平板彩色原理图;学员可直观对照面板资料和系统实物,认识和分析系统的器件和原理;
4、模拟测量漏电可能发生的区域、漏电的状态。
5、设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建,耐油耐腐蚀并易于清洁,台面铺装32mm厚彩色高密度复合板。
四、技术规格:
1、外接电源:交流220V±10% 50Hz
2、工作电压:直流12V
3、工作温度:-40℃~+50℃
4、外形尺寸:1240×600×1700mm(长×宽×高)
五、实训实验项目:
1、新能源汽车高压安全系统认知。
2、新能源汽车高压安全系统基本控制原理与工作过程验证实训。
3、新能源汽车高压线路的高压互锁基本控制原理与工作过程验证实训。
4、新能源汽车整车高压区认知实训。
5、模拟测量漏电可能发生的区域、漏电的状态实训。
6、新能源汽车高压安全系统测量与维护体验实训。
