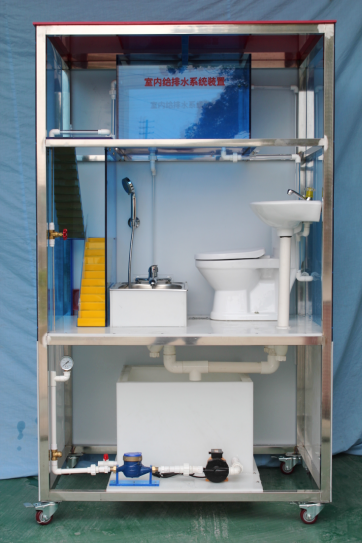

MYLY-03高层建筑通气管系及同层排水系统实训装置

一、高层建筑通气管系及同层排水系统实训装置-实验目的要求

1、了解各种卫生设备的构造；
2、掌握排水系统中横管、立管水气流现象的基本规律；
3、了解排水系统中卫生器具水封的作用及其破坏原因；
4、通过排水系统的实验，加深对临界流量的认识；
5、了解引起水质回流污染的原因；
二、实验装置
排水系统中每段横管、用于测定排水系统中各点的系统给水来自一层水池，水泵从水池抽水送入顶层水箱，在水泵的出水管上设有截止阀，以便控制系统的给水出水压力，实验装置的各层均设有卫生设备（洗脸盆、坐便器、浴盆等），在排水管道的节点处分别设置了等径三通、异径三通、异径斜三通、等连接配件，在伸顶用于控制排水立管的通水量。
三、主要技术指标及参数：
1、环境温度：5℃～40℃
2、装置外形尺寸：1400mm×800mm×2000mm
3、工作电源：AC220V±10%、50Hz，单相三线制，功率370W，安全保护：具有接地保护、漏电保护、过流保护、
四、主要配置：
1、洗澡间包括：透明有机玻璃材质、壁厚10mm，规格：1000×700×1000mm；
2、浴缸1套、304不锈钢材质、规格：300×250×250mm；
3、洗脸盘1套、小型陶瓷材质、含304不锈钢水
4、座便器1套、小型陶瓷材质
5、有机玻璃楼梯、有机玻璃材质、壁厚6mm，
6、配有白色PP材质循环水箱1只、
7、循环小水泵1台、功率120W，
8、配有高位水箱1只：透明有机玻璃材质、壁厚10mm，规格：600×500×400mm；
9、水表及压力表各1只、（指针式）
10、配套UPVC连接管道和阀门（中财品牌）。
11、不锈钢框架实验台（40mm×40mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。

友情提示：
1、设备验收：各采购单位收货时请检查高层建筑通气管系及同层排水系统实训装置的货品外观，核实本装置的数量及配件，拒收处于受损状态的高层建筑通气管系及同层排水系统实训装置；
2、设备质保：茂育将为各采购单位提供高层建筑通气管系及同层排水系统实训装置产品说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对本装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致的高层建筑通气管系及同层排水系统实训装置选型错误或购买本装置数量错误，造成本装置的退换货要求，将不被接受；
4、设备货期：高层建筑通气管系及同层排水系统实训装置的发货期为参考值，如您需要了解本装置的精确货期，请与茂育的销售人员联系；
5、咨询电话：如各采购单位对高层建筑通气管系及同层排水系统实训装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关本装置的技术咨询。
