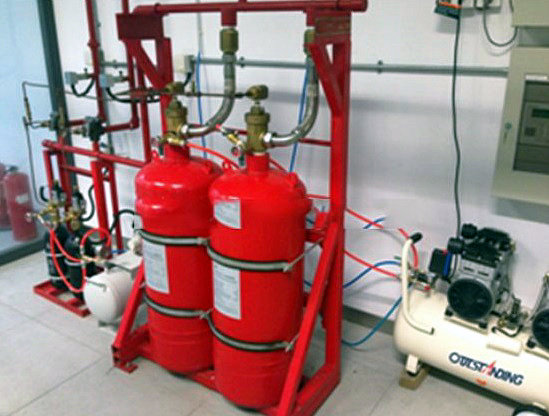

MYLY-44模拟气体灭火实训装置

模拟气体灭火实训装置-基本配置及参数：
1、系统灭火方式：全淹没，最大单区保护面积：30m²；
2、系统公称工作压力(20℃)：一级为2.5MPa、
3、系统使用最大工作压力：一级为4.2MPa、
4、系统使用最小工作压力：一级为2.0MPa、
5、灭火剂最大充装密度：一级为≤1120kg/m³；
6、模拟启动瓶充装压力(20℃)：4.0MPa；
7、喷头设计工作压力：一级≥0.6MPa；单支喷头保护半径R：喷头安装高度＜1.5m时，R≤4.5m；喷头安装高度＞1.5m时，R≤7.5m。
8、喷头保护高度：最大安装高度h≤6.5m；最小安装高度h≥0.3m
9、系统有延时启动功能：延时30S；
10、灭火剂喷射时间：≤10s；
11、灭火系统工作环境温度：0℃~+50℃；
12、系统启动方式：自动、电气手动、机械应急手动操作；
13、系统启动电源：DC24V±3V、1.1A；
14、模拟灭火剂贮存瓶规格：30L、
15、七氟丙烷钢瓶组
二、主机设备参数
1、电源控制屏（全不锈结构）
提供交流电源：单相交流电220V 50Hz，带有过流保护
2、火灾报警控制器(联动型)
1）采用192×64点阵液晶显示，可同屏显示4行12列汉字信息。
2）微型热敏打印机实现事件实时打印功能(选配)。
3）通过CAN总线接口板，本控制器可与其它控制器联网(选配)。
4）通过RS232接口板，本控制器可与计算机连接进行离线编程和CRT显示(选配)。
5）可以现场编辑总线设备的区、层、状态、类型、安装位置等信息。
6）256条事件记录，记录控制器运行中的各种事件，可随时查阅。
7）可以现场编辑联动公式。
8）2个总线回路，可连接254个现场器件。
9）一个 RS485 通讯口，用于同火灾显示盘、设备操作盘、灭火控制盘进行通讯，可接16台火灾显示盘；2台设备操作盘；4台（8区）灭火控制盘。
10）可以管理6个多线联动控制区，每个区通过多线方式连接现场启动线和回答线，现场启动线具备短路和断路监视功能，启动线最大输出电流3A。
11）多线联动控制面板上有6组启动键、6组停止键和6组请求、启动、回答、故障指示灯，分别对应6个多线联动控制区，可以直接启动或停止控制区设备。
12）可对外提供24V输出，最大电流3A。
13）1组火警继电器，有火警信息时，火警继电器动作。
14）1组故障继电器，有故障信息时，故障继电器动作。
3、消防报警主机
1）主电：AC178V～AC242V。
2）备电：DC24V，4Ah。
3）监视状态功耗：＜20W。
4）环境温度：0～40℃。
5）相对湿度：≤95％（40℃）。
6）重量：15Kg。
7）尺寸：机柜式450(宽)×250(高)×250(深)mm3
4、火灾显示盘
火灾显示盘通过 RS485 通讯总线与火灾报警控制器联网，采用192×64点阵液晶实时显示本楼层的各种事件信息，使本楼层的工作人员能够及时、准确地了解本楼层的消防事件，从而迅速地采取相应措施。
5、探测器
配备可燃气体探测器、智能光电感烟探测器和差定温火灾探测器等三种探测器。
6、输入模块、控制模块输入模块
主要用于压力开关等信号检测，控制模块主要用于控制排烟阀、送风阀、卷帘门等设备。
7、联动盘现场接口
(1)三线控制，接线部分简洁方便，轻松实现启停回答功能；
(2)两种输出控制方式可供选择，电平输出和脉冲输出。
8、手动报警按钮
火灾发生时，按下有机玻璃片，按钮的火警灯点亮，同时向控制器发出火警信号；
9、消防栓按钮
火灾时按下压片控制器报警，点亮火警指示灯(红)，同时输出一组外控空接点，启动消防泵时，接入启泵回答信号，启泵指示灯点亮(绿色)，复位时，滑下滑动盖，按下复位按钮。
10、声光报警器、警铃
现场发生火灾接到控制信号后，发出强烈的声音警报信号，以达到提醒现场人员注意的目的。
11、电子编码器
完成现场设备的编码、设备类型与灵敏度的更改等功能。
