MYLY-37楼宇电力监测系统实训装置

楼宇电力监测系统实训装置描述：
本系统模拟实际楼宇用电情况，对所有用电数据进行在线实时采集，并在电脑或手机APP上图文展示，可远程查看用电情况、远程开关用电设备，对电能质量和环境参量进行实时监测，基于泛在电力物联网架构实现楼宇用电的精细化管理，实现安全、节约、便捷用电。

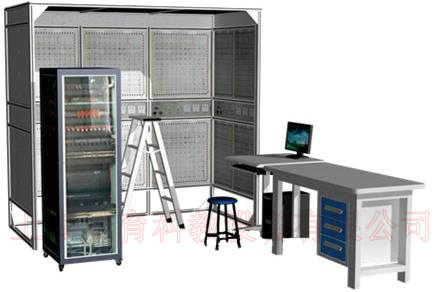

(参考图片)

二、功能特点：
1、模拟楼宇用电结构：从变电间变压器，到楼幢断路器，到楼层空气开关，到各房间插座及电器
2、模拟各类负载设备：空调、热水器、电脑、打印机、照明、冰箱、洗衣机等
3、泛在电力物联网用电监测：各层级（断路器、空气开关、插座）无线物联电力数据监测
4、IE电脑软件云平台、手机APP云平台：可实时在线监控
5、透明用电：在实时查看楼宇总用电、区域（或房间）用电、各电器设备用电详情，并看到分析统计结果
6、安全用电：模拟漏电流，观察开关跳闸状态，并在APP上实时显示
7、便捷用电：可在手机APP上对各区域及各电器设备进行开关控制，比如学校给学生宿舍安装了空调，可以通过这个系统监测每个寝室的用电情况，如遇功率过大，可以远程关闭改寝室的空调，也可以监测到超负载后自动关闭
8、节约用电：可设置电器的开关机时间段，可模拟无人状态时自动判断电器
9、电能质量：可实时监测用电质量，如无功功率、功率因数、谐波、不平衡、过欠压等电能质量情况
10、环境监测：可实时监测光照、温湿度、CO2、烟雾等环境参量

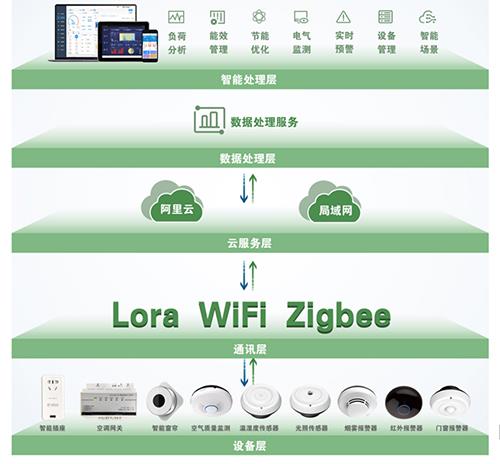

三、技术架构：

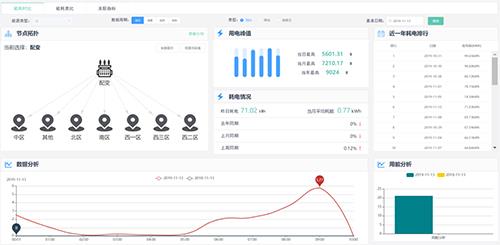

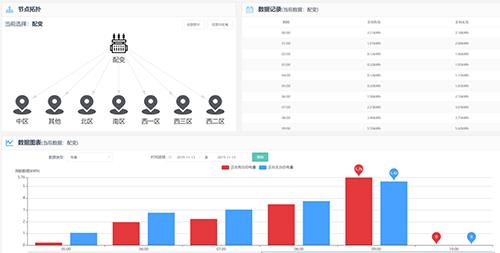

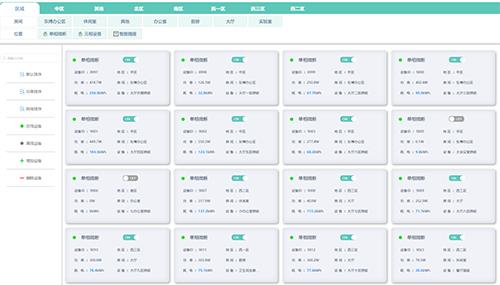

四、楼宇电力监测系统实训装置,楼宇电力监测系统实训设备,楼宇电力监测系统实训平台软件界面

五、配置清单

类别	序号	名称	数量	单位
软件平台	1.1	IE电脑云平台	1	套
软件平台	1.2	手机APP云平台	1	套
硬件终端	2.1	电能计量表	2	台
	2.2	电流互感器	3	个
	2.3	物联网三相空开	3	个
	2.4	物联网1P空开	6	个
	2.5	物联网2P空开	6	个
	2.6	物联网智能插座	20	个
	2.7	通讯网机	5	个
	2.8	通讯网关	1	个
	2.9	无线光照传感器	1	个
	2.10	无线温湿度传感器	1	个
	2.11	无线CO2传感器	1	个
	2.12	无线烟雾传感器	1	个
	2.13	40吋液晶电视	1	台
	2.14	移动式空调机	1	台
	2.15	取暖器	1	台
	2.16	灯泡	5	只
	2.17	日光灯	2	套
	2.18	电热水壶	1	台
	2.19	台灯	1	台
	2.20	冰箱	1	台
	2.21	饮水机	1	台
	2.22	台式电脑	1	套

六、实训项目
1、楼宇用电结构学习与操作：了解楼宇配用电线路结构，可动手操作熟悉和领会接线方法
2、用电侧泛在电力物联网学习：了解泛在电力物联网的云、管、边、端架构，掌握构建电力物联网的基本思路，熟悉常用的用电侧泛在电力物联网软硬件
3、IE电脑云平台操作使用：
4、手机APP云平台操作使用：
5、远程在线开关电器设备：
6、远程在线查看楼宇用电详情：
7、在线设置电器开关机时间：观察电器工作情况
8、房间用电超标自动断电：
9、漏电安全用电实训：
10、电能质量实训：了解电能质量的基本概念，学会查看和分析电能质量水平
11、环境监测实训：掌握环境监测的方法
