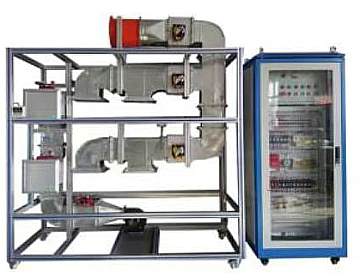

MYLY-13B防烟排烟系统实训装置

一、系统概述：

1、防烟排烟系统实训设备根据防烟排烟系统按照其控烟机理、分为防烟系统和排烟系统，设备设计为机械式加压送风系统和机械式排烟系统。

系统由模拟房间配备系统和排烟风机系统组成（主要由风口、风阀、排烟窗和排烟风机、排烟防火阀、送风机、送风风道以及排烟风道和相关的火灾探测器、联动控制系统组成

2、模拟排烟系统控制

消防防排烟系统由风机、风管、自动排烟阀、防火阀、连接控制柜以及联动控制中心等组成，消防防排烟系统的工作原理是当消防控制中心收到火灾信号时，联动消防防排烟风机控制柜启动风机并打开排烟阀，将室内浓烟从风管中向室外排放，达到排烟效果。

3、加压送风机采用多翼式离心风机，

4、加压送送管道采用不燃材料制作，加压送风口和用常闭式，采用手动或电动开启控制方式，

5，排烟防火防由控制执行器、渡锌钢板制作而成。

6、排烟风机采用轴流风机，能在280度条件下作不小于30Min

7、排烟防火阀。安装在机械排烟设施的管道上，平时呈开启状态，火灾时当排管道内温度达到280度时关闭。

排烟口，安装在机械排烟风管上作为烟气吸入口中，平时呈关闭壮态。火灾时需要排烟时手动或电动打开

系统原理

二、技术参数：

1、电压：AC220±10％ 50Hz

2、保护：具有漏电保护装置

3、环境温度：+4℃～+45℃

4、装置容量：＜1000W

5、外形尺寸：1800mm×800mm×1800mm

三、操作实训：

1、消防排烟系统的认识

2、消防防烟系统的认识

3、消防防类系统控制操作

4、消防排烟系统的手动操作

3、消防排烟系统的自动操作

4、消防排烟系统与操联动中心的操作

5、消防排烟系统的联动编程

6、消防防烟系统的联动编程

友情提示：
1、设备验收：各采购单位收货时请检查防烟排烟系统实训装置的货品外观，核实防烟排烟系统实训装置的数量及配件，拒收处于受损状态的设备；
2、设备质保：茂育将为各采购单位提供防烟排烟系统实训装置使用说明书和质保期，在质保范围内提供对防烟排烟系统实训装置的免费维修，超出条件承诺时提供对设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致的防烟排烟系统实训装置选型错误或设备购买数量错误，造成防烟排烟系统实训装置的退换货要求，将不被接受；
4、设备货期：对防烟排烟系统实训装置的发货期为参考值，如您需要了解防烟排烟系统实训装置的精确货期，请与上海茂育公司的销售人员联系；
5、咨询电话：如各采购单位对防烟排烟系统实训装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关防烟排烟系统实训装置的技术咨询
