MYLY-69泵管阀实训装置

一、MYLY-69 泵管阀实训装置-对象系统：

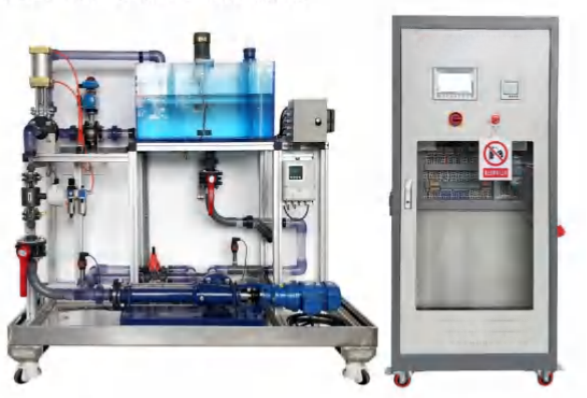

泵管阀系统：是泵站系统的主体单元，通过水泵、管道和阀门的操控，可实现管道流动阻力、管件识辨、离心泵特性、泵拆装、流量计安装和四大化工参量的安装、检测、显示等实训。主要不锈钢底座，包括水箱、螺杄泵、计量泵、空压机、搅拌机、气动刀闸阀、气动蝶阀、电动调节阀、安全阀、过滤器、隔膜阀、球阀、蝶阀压力传感器、电磁流量计、超声波物位仪、储气罐、起源处理元件、电气控制柜、通断开关、急停按钮、多功能电力表、触摸屏、电流互感器、交换机、交流接触器、开关电源等，配备拆装工具等组成。
二、基本配置要求如下：
1、不锈钢钢架 1 套。尺寸：180cm×85cm×1780cm；
2、集水池 1 套。尺寸：75cm×45cm×42cm，刻有液位标尺；
3、药剂池 1 套。尺寸：30cm×30cm×29cm；材料：8mm厚透明有机玻璃板制作；
4、稳流筒 1 套。尺寸：Φ120cm×47cm；材料：透明有机玻璃管制作；
5、螺杆泵 1 台。分体式（定子分瓣成型）；电源：AC380V 50Hz；功率：0.75KW；流量：800L/h ；
6、计量泵 1 台。电磁隔膜式；电源：AC220V 50Hz；功率：16W；流量：15L/h ；
7、空压机 1 台。电源：AC220V 50Hz；功率：0.55KW；排气量：118L/min ；
8、搅拌机 2 台。电源：AC220V 50Hz；功率：60W和25W，由电机、联轴器和搅拌杆组成；
9、气动刀闸阀 1 台。规格：DN50，材质：不锈钢；气源压力：0.4～0.7MPa；配电磁阀和磁性开关，可反馈阀门启闭状态；
10、气动蝶阀 1 台。对夹式，规格：DN40；材质：不锈钢；气源压力：0.4～0.7MPa；配电磁阀和回信器，可反馈阀门启闭状态；
11、电动调节阀 1 台。规格：DN40；材质：不锈钢；输入信号：4～20mA；
12、安全阀 1 个。双由令，规格：DN15；材质：PVC；耐压：1MPa；
13、过滤器 1 个。双由令，规格：DN40；材质：透明PVC；
14、隔膜阀 1 个。双由令，规格：DN15；材质：PVC；
15、球阀 1 个。双由令，规格：DN40；材质：PVC ；
16、蝶阀 1 个。对夹式，规格：DN40；材质：PVC；
17、压力传感器 2 个。数显式，电源：DC24V；测量范围：-1～10Bar；输出信号：0～10V，连接：G1/2阳螺纹；
18、电磁流量计 1 台。电源：AC220V 50Hz；测量范围：0～2m3/h；输出信号：4～20mA ；
19、超声波物位仪 1 台。电源：DC24V；测量范围：0～1m；输出信号：0～10V；盲区：<0.06m ；
20、储气罐 1 个。材质：不锈钢；容积：0.5L；耐压：1.2MPa；
21、起源处理元件 1 套调压范围：0.15～0.9MPa；自动排水。
三、操作实训系统：
设备实训操作拆装以及维护保养。
1、操作实训工具1套。包含卷尺、梅花开口两用扳手套装、活口扳手、生料带、内六角扳手组合套装、电工工具组合套装、插线板、万用表、烙铁架、电工胶带、盘根取出器、管钳、吊带等；
2、操作台1个。尺寸：1500mm×800mm×821mm ；
3、移动式小吊机1台。欧式移动小吊机，500KG；
4、可移动工具柜1个。钣金材质制作，带脚轮。
四、电气控制系统：
用于现场信号采集显示、运行状态指示、执行器控制和系统动力控制。主要由电气控制柜、通断开关、空气开关、触摸屏、急停开关、电流互感器、多功能电力表、PLC可编程控制器、继电器、交流接触器、变频器、调速器、警示牌和监控软件等组成，基本配置要求如下：
1、电气控制柜1套。尺寸：80cm×60cm×180cm；材料：钢板静电喷塑工艺；
2、通断开关1个。额定工作电压：AC380V；额定工作电流：32A；额定绝缘电压：400V；安装方式：螺钉安装；极数：4P；N极模块：有；使用类别：AC-21B；
3、急停按钮1个。LAY16系列，红色：型号：Φ22-LAY16-CR11,操作方式：紧急式,触头结构：复合按钮；
4、多功能电力表1个。HXDZ系列三相综合电量表，应用数字采样技术，对三相电气线路中的相电压、线电压、相电流、线电流、有功功率、无功功率、视在功率、频率、功率因数、等进行实时测量显示。电源：220VAC，功耗≤5W，工作温度-10～50℃，测量范围：输入电压0～500V/AC，电流0.03～5A/AC，频率45～65Hz；
5、触摸屏1个。精简面板，按钮式/触摸式操作，7”TFT显示屏，65535颜色，PROFINET接口，输入电压24VDC，支持EtherNer/IP协议和MODBUS，每台设备最大变量数800，每副图片最大变量数100，可组态最大图片数量250；
6、空开1个，3P 20A；
7、空开2个，2P 10A；
8、电流互感器1个，三相组合式；
9、交换机1个，此交换机针对10/100Mbit/s；用于架设小型星状或线状结构，带有LED诊断，输入电压为24VDC，额度功率1.68W，带有5个10/100Mbit/s双绞线端口及RJ45插座；
10、交流接触器1个。线圈电压220V，线圈额定电流6A，额定频率50Hz；
11、开关电源1个。输入电压220VAC，输出电压DCS24，输出电流5A，额定功率120W，工作温度-20℃～70℃；
12、PLC可编程控制器1个。知名品牌的PLC可编程控制器，输入电压220VAC，带有400mA输出电流，它可用作负载电源，14点集成24V直流数字量输入，10点集成数字量输出，24V直流或继电器，2点集成模拟量输入0～10V，2点集成模拟量输出0～20mA，4点脉冲输出，频率最高100KHz，PWM输出，频率最高100KHz，2个集成以太网接口，6个快速计数器；可通过附加通信接口拓展，通过附加通信接口扩展，例如，RS485 或 RS232，通过信号板使用模拟或数字信号直接在 CPU 上扩展，通过信号模块使用各种模拟量和数字量输入和输出信号扩展。可选存储器扩展（SIMATIC 存储卡）。PID 控制器，具有自动调谐功能。集成实时时钟。中断输入：对过程信号的上升沿或下降沿作出极高速响应；
13、SM1234 1个。供电为24VDC，功耗2W；4路模拟量输入，输入类型为电压或电流（可两个选为一组），输入范围为±10V、±5V、±2.5V或0～20mA，精度为满量程的±0.1%/±0.2%；2路模拟量输出，输出类型为电压或电流，输出范围±10V或0～20mA，精度为满量程的±0.3%/±0.6%；
14、变频器1个。知名品牌工业变频器，具有结构紧凑、高功率密度等优点，G120C可满足众多应用的需求，例如传送带、搅拌机、水泵、风机、压缩机以及一些基本的物料处理机械等。功率:2.2KW，电源电压：三相380V，I/O-接口： 6DI，2DO，1AI，1AO 集成式安全转矩切断现场总线集成：PROFINET-PN 防护等级 IP20/UL，并配有BOP操作板；
15、BOP面板1个。通过基本操作面板BOP-2可实现驱动调试、运行监控以及个性化参数设置。该组件配备两行屏及菜单导航功能，从而使标准型驱动的调试更加简洁。通过预设的导航键可方便的实现驱动的手动控制，BOP提供专用的切换键，用于手自动模式切换。通过直观的菜单导航可方便的实现变频器诊断，还支持同型号驱动的批量调试，为此将一台变频器的参数复制到BOP-2中，之后可根据需求载入至其他变频器。BOP-2的运行温度为0～50℃；
16、内置调速器1个。SK200E；输入信号：0～10V；
17、继电器3个。TRS 24VDC 1CO；
18、电容器 2个。CBB61系列，聚丙烯薄膜，容量为4μF±5% 500VAC和2μF±5% 500VAC；
19、插座1个。DEP2-125，工业明装；
20、工业用插头1个。DEP2-025；
21、警示牌1套。悬挂式，尺寸：160mm×200mm×1.5mm；
22、监控软件1套。采用组态软件设计，包括泵阀操作、数据处理显示、趋势曲线、报警处理等；

友情提示：
1、设备验收：各采购单位收货时请泵管阀实训装置的货品外观，核实泵管阀实训装置的数量及配件，拒收处于受损状态的设备；
2、设备质保：茂育将为各采购单位提供泵管阀实训装置使用说明书和质保期，在质保范围内提供对泵管阀实训装置的免费维修，超出条件承诺时提供对设备的有偿维修；
3、设备退换货：各采购单位单方面原因导致的泵管阀实训装置选型错误或设备购买数量错误，造成泵管阀实训装置的退换货要求，将不被接受；
4、设备货期：对泵管阀实训装置的发货期为参考值，如您需要了解泵管阀实训装置的精确货期，请与上海茂育公司的销售人员联系；
5、咨询电话：如各采购单位对泵管阀实训装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关泵管阀实训装置的技术咨询；
