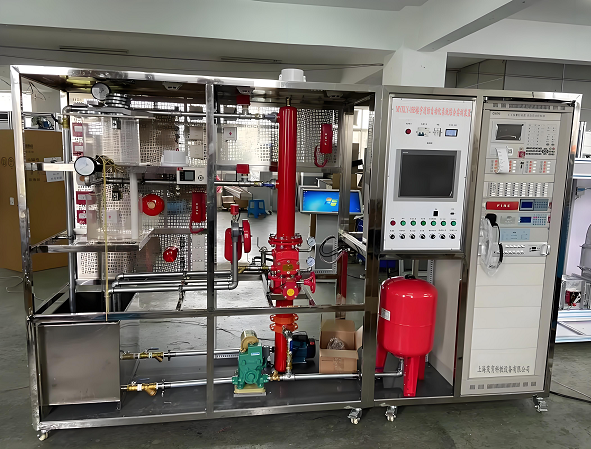

MYXLY-03B楼宇消防自动化系统综合实训装置

楼宇消防自动化系统综合实训装置-根据智能建筑行业楼宇自动化的特点,在接近工程现场的基础上,针对实训教学进行了专门设计,包含了DDC控制与编程、暖通空调技术、给排水技术、智能照明技术等,强化了楼宇自动化系统的设计、安装、布线、接线、编程、调试、运行、维护等工程能力。它适合电子信息工程技术、楼宇智能化工程技术、计算机网络技术、物业管理等相关专业的教学和培训。
该系统在结构上以智能建筑模型为基础,包含了智能大楼、智能小区和管理中心等典型结构,涵盖了暖通空调、给排水、智能照明、DDC控制、BACNET、全数字安防控制系统平台6个系统,各系统既可独立运行,也可实现联动。通过此系统进行项目训练,检验学生的团队协作能力、计划组织能力、楼宇设备安装与调试能力、工程实施能力、职业素养和交流沟通能力等。
一、
实训装置概述:
本装置依据[建筑消防设计规范]进行标准设计该系统具有消防控制联动中心、消防广播电话中心、消防喷水灭火系统典型结构,能够完成火灾探测,早期探测,火灾报警,现场灭火,气体灭火等演示性实训项目和消防管理中心,同时还能清楚的展示喷淋灭火系统的典型设备构成和系统工作原理,通过该装置的操作学习,学生可以对楼宇中喷水灭火系统的结构有一个全面的了解,喷淋系统与联动动控制中心系统实现联网控制,探测器与联动中心联接实现手自动控制,同时与广播电话中心联网,完全实现现智能化大楼设计,掌握建筑物内部主要灭火设备的应用,熟悉楼宇中湿式报警阀、水流指示器、压力开关等灭火设备的结构和原理,了解消防控制中心的联动操作与设置,广播电话中心的控制与操作设置,了解现代建筑消防联动设备系统原理和调试,熟悉消防的控制原理和工作过程。它适用于学习《建筑灭火系统》、《楼宇给排水系统》、《楼宇消防控制系统》等专业课的中职业院校的实训教学。
二、
系统特点:
1.具有试验性喷淋启动功能,当自动控制系统出现故障时,可手动启动喷淋泵
2.本身自带控制器,可实现本地控制,也可实现消防报警联动控制
3.模型框架和水箱等主要部件全部使用不锈钢器件,保证不生锈、不易老化
4.喷淋泵和气压罐等关键设备分别采用德国和瑞士进口设备,稳定型强
5.湿式报警阀、水流指示器、压力开关等设备全部通过国家强制性产品认证
6.超大触屏监控,15寸触屏控制
7.PLC采集系统
三、
基本配置及参数
1、喷淋灭火系统配置
模型框架和水箱等主要部件全部使用不锈钢器件,保证不生锈、不易老化,模拟两层大楼喷淋灭火系统;模型系统主要由喷淋水泵、气压罐、湿式报警阀、水力警铃、延时器、压力开关、水流指示器、封闭式喷头、试验阀、火灾探测器、火灾报警器等典型喷水灭火设备构成,能生动模拟大楼内水灭火系统的典型结构。
2、喷淋水泵:数量1台功率 750W    扬程:30米流量:8立方米/小时
3、高位水泵模拟气压罐:数量1台容积50升,功率 750W扬程:30米,0.3MP
4、湿式报警阀:数量1台口径:Ф100mm额定工作压力1.2MPa
5、玻璃球喷头:数量6个68℃温级
6、水流指示器:数量2个灵敏度15L-37.5L/min
7、感烟探测器:1个,非总线或总线编码型,报警电流小2MA普通烟雾体浓渡等级
8、感温探测器:1个非总线或总线编码型,报警电流小2MA、68℃温级
9、电源控制屏(全不锈结构)
10、提供交流电源:单相交流电220V 50Hz,带有过流保护
11、火灾报警控制器(联动型)
(1)采用192×64点阵液晶显示,可同屏显示4行12列汉字信息
(2)可以现场编辑总线设备的区、层、状态、类型、安装位置等信息
(3)256条事件记录,记录控制器运行中的各种事件,可随时查阅
(4)可以现场编辑联动公式
(5)2个总线回路,可连接254个现场器件
(6)1个 RS485 通讯口,用于同火灾显示盘、设备操作盘、灭火控制盘进行通讯,可接16台火灾显示盘;2台设备操作盘;4台(8区)灭火控制盘
4、火灾显示盘
GK621火灾显示盘通过 RS485 通讯总线与火灾报警控制器联网,采用192×64点阵液晶实时显示本楼层的各种事件信息,使本楼层的工作人员能够及时、准确地了解本楼层的消防事件,从而迅速地采取相应措施。
5、探测器
配备可燃气体探测器、智能光电感烟探测器和差定温火灾探测器等三种探测器。
6、输入模块、控制模块输入模块
主要用于压力开关等信号检测,控制模块主要用于控制排烟阀、送风阀、卷帘门等设备。
7、联动盘现场接口
(1)三线控制,接线部分简洁方便,轻松实现启停回答功能;
(2)两种输出控制方式可供选择,电平输出和脉冲输出。
8、手动报警按钮
火灾发生时,按下有机玻璃片,按钮的火警灯点亮,同时向控制器发出火警信号;
9、消防栓按钮
火灾时按下压片控制器报警,点亮火警指示灯(红),同时输出一组外控空接点,启动消防泵时,接入启泵回答信号,启泵指示灯点亮(绿色),复位时,滑下滑动盖,按下复位按钮。
10、声光报警器、警铃
现场发生火灾接到控制信号后,发出强烈的声音警报信号,以达到提醒现场人员注意的目的。
11、电子编码器
完成现场设备的编码、设备类型与灵敏度的更改等功能。
12、广播录放单元
消防广播录放机、广播吸顶喇叭
13、功放单元
消防定压功放,背景音源功放
14、消防电话系统
总线电话通讯盘,电话分机,电话模块等。
三、技术参数
1、输入电源:单相三线~220V±10%  50Hz
2、环境温度:+4℃~+45℃
3、装置容量:<3000kVA
4、外形尺寸:3000mm×680mm×2000mm
5、控制台尺:550*600*750MM
6、安全保护:具有漏电自动保护装置
四、实训项目
1、系统结构与设备认识
2、喷淋灭火系统仿真软件安装与使用
3、喷淋灭火系统伺应状态操作
4、喷淋灭火系统调试
5.火灾探测与火灾报警
6、喷淋灭火操作
7、喷淋灭火监控软件安装与使用
8、喷淋系统系统综合操作训练
9、PLC的控制操作实训(选做)
10、触摸屏组态的操作实训,
11、消防喷水手自动控制的实训
12、火灾真实演示实训
13、喷淋灭火系统与消防报警系统联动
14、消防联动动主机的设置
15、消防联动主机的联动编程
16、消防探测器的便用与编码
17、消防系统模块的作用与联接
18、广播主机的操作,火警状态下紧急广播的切换操作;
19、单点广播,广播话筒的操作,系统功能设置;
20、背景音乐下的火警紧急广播切换
21、无人执勤时应广播的自动切换设置
22、广播分配主机的操作,软件设置错误的判断与纠正
23、与消防报警系统的互联操作,线路故障的判断与处理
24、火警通讯主机的操作,系统功能设置
26、主机与电话分机的通讯操作,分机电话的操作
26、系统原理桔构与管网设计
27、消防报警联动监操作培训资料
28、报警点的设置功能
29、系统参数的设置功能
30、与消防广播系统的联网编程功能
31、消防点的网络构架与网络协议功能
32、消防系统各子系统的网络平台构建功能
五、系统配置单。

序号 产品名称 型号 主要参数 数量 备注
1 等离子烟感探测器   工作电压:DC18-24v报警电流20mA 1个
2 等离子温感探测器   工作电压DC18-24v报警电流20mA 1个
3 光电燃气探测器   工作电压DC18-24v报警电流20mA 1个
4 短路隔离器     1个
5 手动按钮   工作电压DC18-24v报警电流20mA动作电流600UA 1个
6 输入模块   工作电压DC18-24v报警电流20mA动作电流600UA触点容量,2A 1个
7 输入输出控制模块   工作电压DC18-24v报警电流20mA动作电流600UA,触点容量。 2个
8 智能化控制主机     1台
9 超大铃声警铃   24V-30V 1个
10 声光报警器   工作电压 16-28V启动电流:3.0MA 1个
11 警灯   DC24V 1个
12 继电器     6套
13 排风机     1个
14 点型感温探测器   工作电压:DC18-24v报警电流20mA 1个
15 智能消防录放主机   工作电压: AC187-242V;外部输出电压:DC26V外部最大电流2A 1
16 智能功放   电压24V-30V最大电源7.8A繵 1
17 联动切换模块   电源18-24V动作电流200MA 1
18 通讯盘     1
19 电话模块   工作电源24V 1
20 电话分机   环境温度-10-55度相对温度小于95%频率响应300-3400HZ 1
21 吸顶式音箱   电源,110V-120V3W 2
22 火警对讲电话主机   电压24V、电流 20MA 2部
23 广播录放盘   电源电压:外接电源DC24V最大电流1A 1台
24 背景音乐功放   USBR接口 1台
25 电话通讯模块   环境温度-10-55度相对温度小于95%频率响应300-3400HZ 3个
26 闭式喷头   四分口径 4只
27 隐蔽喷头   四分口径 1只
28 水流指示器   一寸口径 1只
29 信号阀   110兰式 1个
30 报警控制器   工作电压挤 AC187-242V;外部输出电压抑DC26V外部最大电流2A 1个
31 水箱   700*500*400 1只
32 高位模拟水泵   电压AC220V;750W 1只
33 水位浮球阀   6分口径 1只
34 压力表   0-0-6MP 3只
35 消防泵   电压AC220V;750W 1台
36 不锈钢机架   2800*700*2000mm 一台
37 水管套件   弯头,直能,水管,外丝,球阀,等   1套
38 喷水观察室   250*350mm 2间
39 控制电磁阀   DC24V 2
40 PLC   输入24点输出16点电源220V 1台 选配
41 触探屏 15寸 工作电源22V通讯接口SD一个,USB口两个 1台 选配
