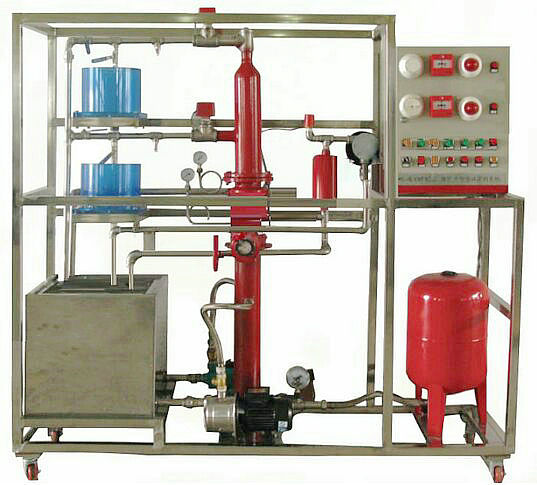

MY-54A喷淋灭火系统实训设备

喷淋灭火系统实训设备-主要依据《自动喷水灭火系统设计规范》相关标准设计,该系统具有喷水灭火系统典型结构，能够完成火灾探测，火灾报警，现场灭火等演示性实训项目，同时还能清楚的展示喷淋灭火系统的典型设备构成和系统工作原理，通过该装置的操作学习，学生可以对楼宇中喷水灭火系统的结构有一个全面的了解，掌握建筑物内部主要灭火设备的应用，熟悉楼宇中湿式报警阀、水流指示器、压力开关等灭火设备的结构和原理，熟悉灭火系统的控制原理和工作过程。它适用于学习《建筑灭火系统》、《楼宇给排水系统》、《楼宇消防控制系统》等专业课的中职业院校的实训教学。
二、喷淋灭火系统实训设备特点：
1、具有试验性喷淋启动功能，当自动控制系统出现故障时，可手动启动喷淋泵
2、本身自带控制器，可实现本地控制，也可实现消防报警联动控制
3、模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化
4、喷淋泵和气压罐等关键设备分别采用德国和瑞士进口设备，稳定型强
5、湿式报警阀、水流指示器、压力开关等设备全部通过国家强制性产品认证
三、技术参数：
1、输入电源：三相四线～380V±10% 50Hz
2、环境温度：+4℃～+45℃
3、装置容量：＜4kVA
4、外形尺寸：2170mm×720mm×1808mm
5、安全保护：具有漏电自动保护装置
四、实训项目：
1、系统结构与设备认识
2、喷淋灭火系统仿真软件安装与使用
3、喷淋灭火系统伺应状态操作
4、喷淋灭火系统调试
5、火灾探测与火灾报警
6、喷淋灭火操作
7、喷淋灭火监控软件安装与使用
8、喷淋系统系统综合操作训练
9、喷淋灭火系统与消防报警系统联动（选做）
五、基本配置及参数
1、喷淋灭火系统配置
2、模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化，模拟两层大楼喷淋灭火系统；模型系统主要由喷淋水泵、气压罐、湿式报警阀、水力警铃、延时器、压力开关、水流指示器、封闭式喷头、试验阀、火灾探测器、火灾报警器等典型喷水灭火设备构成，能生动模拟大楼内水灭火系统的典型结构。
3、喷淋水泵：数量1台功率 750W 扬程：30米流量:8立方米/小时
4、高位水泵模拟气压罐：数量1台容积50升，功率 750W扬程：30米，0.3MP
5、湿式报警阀：数量1台口径：Ф100mm额定工作压力1.2MPa
6、玻璃球喷头：数量6个68℃温级
7、水流指示器：数量2个灵敏度15L-37.5L/min
8、感烟探测器：1个，总线编码型，报警电流小2MA普通烟雾体浓渡等级
9、感温探测器：1个总线编码型，报警电流小2MA、68℃温级
10、电源控制屏：
提供交流电源：单相交流电220V 50Hz，带有过流保护
11、火灾报警控制器(联动型)
(1)采用192×64点阵液晶显示，可同屏显示4行12列汉字信息
(2)可以现场编辑总线设备的区、层、状态、类型、安装位置等信息
(3)256条事件记录，记录控制器运行中的各种事件，可随时查阅
(4)可以现场编辑联动公式
(5)2个总线回路，可连接254个现场器件
(6)1个 RS485 通讯口，用于同火灾显示盘、设备操作盘、灭火控制盘进行通讯，可接16台火灾显示盘；2台设备操作盘；4台（8区）灭火控制盘
（7）探测器
配备可燃气体探测器、智能光电感烟探测器和差定温火灾探测器等三种探测器。
（8）、输入模块、控制模块输入模块
主要用于压力开关等信号检测，控制模块主要用于控制排烟阀、送风阀、卷帘门等设备。
12、联动盘现场接口
(1)三线控制，接线部分简洁方便，轻松实现启停回答功能；
(2)两种输出控制方式可供选择，电平输出和脉冲输出。
13、手动报警按钮
火灾发生时，按下有机玻璃片，按钮的火警灯点亮，同时向控制器发出火警信号。
14、消防栓按钮
火灾时按下压片控制器报警，点亮火警指示灯(红)，同时输出一组外控空接点，启动消防泵时，接入启泵回答信号，启泵指示灯点亮(绿色)，复位时，滑下滑动盖，按下复位按钮。
15、声光报警器、警铃
现场发生火灾接到控制信号后，发出强烈的声音警报信号，以达到提醒现场人员注意的目的。
六、配置单：

序号	产品名称	主要参数	数量
1	等离子烟感探测器	工作电压：DC18-24v 报警电流20mA	1个
2	等离子温感探测器	工作电压DC18-24v报警电流20mA	1个
3	短路隔离器		1个
4	手动按钮	工作电压DC18-24v报警电流20mA 动作电流600UA	1个
5	超大铃声警铃	24V-30V	1个
6	声光报警器	工作电压 16-28V启动电流：3.0MA	1个
7	警灯	DC24V	1个
8	继电器		2套
9	排风机		1个
10	闭式喷头	四分口径	1只
11	隐蔽喷头	四分口径	1只
12	水流指示器	一寸口径	1只
13	信号阀	110兰式	1个
14	水箱	700500400	1只
15	高位模拟水泵	电压AC220V;750W	1只
16	水位浮球阀	6分口径	1只
17	压力表	0-0-6MP	3只
18	消防泵	电压AC220V;750W	1台
19	不锈钢机架	22007002000mm	一台
20	水管套件	弯头，直能，水管，外丝，球阀，等	1套
21	喷水观察室	250*350mm	2间
