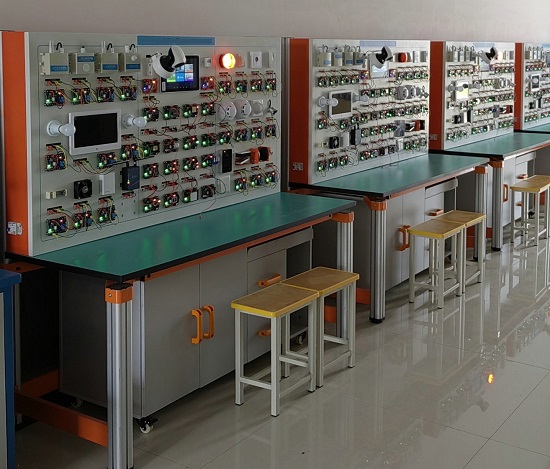

MYLY-42D物联网实训操作台

物联网实训操作台-概况：是针对物联网专业实验室建设需求设计的覆盖物联网基础教学、智能家居、智慧农业等实际应用的综合实训系统，它综合运用传感器技术、RFID技术、无线传感器网络技术、嵌入式技术、Zigbee/Wi-Fi等通信组网技术等，依托部署在操作台上的无线传感网节点、执行器节点、嵌入式智能网关等，实现智能家居门禁安防监控、智能家居环境监测、家居设备智能控制、农业环境智能检测等功能，可激发学生对物联网学习的兴趣，具有较高的性价比，能够满足物联网教学、基础实验教学、应用创新等多层次需求。
一、硬件资源
物联网工程综合应用实训装置设备尺寸约：长1900mm*高1700mm*宽100mm
1、核心网关区
（1）CPU：采用目前市场上最主流的i.MX6处理器，具有图像硬件加速器与原生千兆以太网，ARM? Cortex?-A9架构；
（2）主频：1GHz；
（3）内存：1GB的DDR3；
（4）EMMC：8G；
（5）电源管理芯片：i.MX6专用电源管理芯片MMPF0100F0EP，为处理器及系统其他设备提供电源；
（6）显示设备：10.1寸电容触摸屏；
（7）接口资源：3个UART接口，1个用于调试终端，2个做其他用途；千兆以太网接口，传输速率：10M/100M/1000Mb/s；500W CMOS摄像头接口，视频解码输入接口；LVDS，LCD显示屏接口；4个USB HOST接口，1 个USB OTG接口；SD Card接口；音频耳机接口，MIC接口；板载3G，WIFI，蓝牙模块；ZIGBEE模块，用于与外部设备进行无线通讯；VGA接口；1个RS485接口，1个CAN总线接口；HDMI接口；板载JTAG调试接口；
（8）其他：板载陀螺仪传感器；
2、基础实验区
（1）Zigbee模块：16个
标配CC2530模块16个，内置增强型8位51单片机和RF收发器；
含有丰富的I/O端口、内置温度传感器、串口、A/D和各种常用外围接口等；
符合IEEE802.15.4/Zigbee标准规范，频段范围2045M-2483.5M；
无线数据传输速率约为20~250 kb/s，通讯距离在30~300米左右；
具有片内128/256K的可编程Flash，和8K的RAM；
工作电压 2.0V-3.6V，超低功耗，支持休眠及唤醒功能
（2）二氧化碳传感器：1个
主要芯片：LM393,MG811二氧化碳气体感应探头
工作电压：DC5V；
具有TTL电平信号灯输出指示，工作电压信号灯指示；
双路信号输出（模拟量信号和TTL高低电平信号）；
TTL电平输出有效信号为低电平。（当检测气体浓度超过设定值时，输出低电平时信号红色指示灯亮，该口可直接接单片机IO）；
对二氧化碳具有很高的灵敏度和良好的选择性；
具有长期的使用寿命和可靠的稳定性；
快速的响应恢复特性；
陶瓷探头可以插拔设计，方便更换，隔热散热更好；
带温度补偿输出，标称温度环境下TCOM 输出为VCC/2 电压，当环境温度变化时，输出电压信号变化，温度变化量转换为对应电压输出变化量，从而通过程序补该温度变化量，控制探头更有效的检测；
（3）光照强度传感器：1个
两线式串行总线接口的数字型光强度传感器集成电路，可以利用它的高分辨率探测较大范围的光强度变化。
接近视觉灵敏度的光谱灵敏度特性(峰值灵敏度波长典型值:560nm)。
输出对应亮度的数字值。
对应广泛的输入光范围(相当于1-65535lx)。
通过降低功率功能,实现低电流化。
通过50Hz/60Hz除光噪音功能实现稳定的测定
支持1.8V逻辑输入接口。
无需其他外部件。
光源依赖性弱
可调的测量结果影响较大的因素为光入口大小。
最小误差变动在±20%
受红外线影响小
