新能源车身电器检测诊断实训平台

新能源车身电器检测诊断实训平台-产品配置

车型：2019-2022款比亚迪秦PLUS EV
一、主要部件
该平台以市面量产较大新能源汽车为原型，采用原厂规格零部件开发，对应车型参数为：车身尺寸：车身尺寸≥4700mm×1800mm×1500mm，轴距≥2700mm，前轮距≥1500mm；电机类型为永磁同步电机，最大功率≥100kW，最大扭矩≥150N・m。
平台主要包括：门窗升降控制单元、玻璃升降电机、门锁电机、后视镜、玻璃升降开关、门锁开关、后视镜开关、行李箱闭锁电机、左前大灯总成、右前大灯总成、左后灯光总成、右后灯光总成、后尾灯、灯光组合开关，前后雾灯、行李箱灯、刹车灯、仪表、中控大屏、雨刮控制系统等。各部件根据原车辆的相对位置固定在平台上，真实给出纯电动汽车各电器部件之间的连接控制关系、安装位置和运行参数。满足纯电动汽车舒适系统、灯光系统的结构认知和检测功能。配有检测面板，通过它可以测量相关电路。

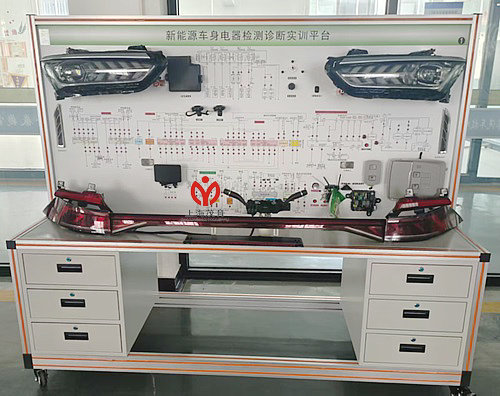

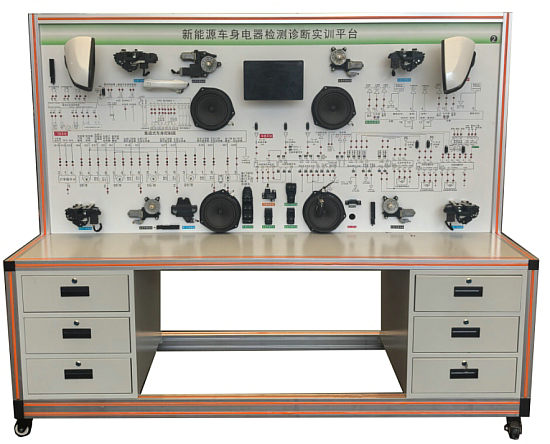

台架分2个系统制作：灯光雨刮系统与舒适音响系统二个独立运行台架。
2.网络通讯配置
平台搭载CAN网络及LIN网络，配备标准OBD接口，可通过专用故障诊断仪读取BCM车身控制模块故障码、数据流，支持网络通讯检测、故障排查实训操作，适配新能源汽车整车网络通讯原理教学与实操考核。
3.供电控制系统配置
配备点火开关控制系统，配置完整室内、室外保险丝盒，包含IG1、ACC等关键继电器，严格遵循实车上电逻辑完成供电控制，完全还原原车供电回路与上电工作逻辑，保障实训操作贴合实车工况。
4.支撑台体
实训平台采用一体式整体结构，选用高强度型材拼装制作；底部装配带锁止结构的静音万向脚轮，便于移动与定位固定，适配实训室场地灵活布置与常态化实训教学。
5.机械式故障考核硬件配置
设备集成专用机械操控故障面板，配置75路及以上故障点位，单路搭配独立物理开关，可手动自由切换断路、短路、虚接三类常见电器故障模式。采用纯物理操控结构，教师可通过插拔U型机械插头，快速布设单一故障或复合故障，支持反复多次实训出题，无损耗、耐用性强，适配日常实训授课与技能考核场景。
二、产品功能
1.部件展示功能
拆解原车舒适系统、灯光系统各类零部件，规整布设至实训台架。直观呈现左右后视镜及控制开关、四门门锁电机、四门玻璃升降器、雨刮总成、后备箱锁等构件全貌，部件形态结构一目了然，助力开展舒适系统原理实操教学，让学生清晰认知各车身电器结构、安装位置及原车布局逻辑。
2.运行演示功能
设备接入配套控制系统，操作控制开关即可触发各类车身电器组件动作，实时观测各类电机、灯光、雨刮等部件的实际运行工况，直观展示整车电器正常工作逻辑，帮助学生快速掌握设备工作原理与运行状态。
3.检测功能
实训台搭载专用检测面板，面板标注清晰检测端子标识。无需拆解原车线束，即可通过端子采集控制线、信号线数据，可快速完成电压、电阻等参数检测作业，规避线束拆解损伤风险，简化检测流程，贴合实车检测维修规范。
4.电器搭建与故障考核功能
开展车身照明、舒适系统教学考核时，借助专用连接器对接各模块，完整还原整车控制流程与工作原理。拆分模块连接器，可单独开展参数测量与电气搭建考核。依托设备自带的机械式故障考核系统，可自主设置各类电器故障，开展故障识别、故障诊断、故障排除全流程实训，设备兼顾结构原理、线路实操、故障排查及综合技能考核训练，全面覆盖车身电器实训教学需求。
三、实训项目
1.左右侧车外电动后视镜及调节开关数据分析和检测
2.四门玻璃升降电机及对应控制开关数据分析和检测
3.四门门锁电机、行李箱门锁电机数据分析和检测
4.前部灯光（日间行车灯、转向灯、远近光灯）数据分析和检测
5.后部灯光（转向灯、制动灯、雾灯、倒车灯）数据分析和检测
6.车内照明及背光灯（阅读灯、按键背光灯、组合开关背光灯）数据分析和检测
7.左右前扬声器数据分析和检测
8.雨刮电机、大灯高度调节开关数据分析和检测
四、技术规格
1.设备尺寸：约2080×700×1750mm(长宽高)，2台；
2.工作电源：220V 10A
3.工作温度：-30°~+50°
