新款中级维修电工实训平台

新款中高级电工实训考核装置是上海茂育公司根据劳动和社会保障部颁发的"工人等级标准"和"职业技能鉴定"的要求而设计的，它适用于《中级维修电工》、《高级维修电工》和教材要求的电气控制线路，通过装置配备的PLC可编程控制器和变频调速器及相应实训模块的训练，快速掌握课程要求的实际应用技术和操作技能，具有针对性、实用性、科学性和先进性，它能满足技师技术及中、高级维修电工考核大纲的要求，是各劳动职业技能鉴定部门、大中专院校、技校中、高级维修电工技能考核的理想设备。

二、产品特点：
1、实训元器件都装在作为挂板的安装板上，操作方便、更换便捷，可扩展功能或开发新实训；操作内容的选择具有典型性、实用性。
2、技能培训用的控制线路和配套的小电机经特殊设计，可模拟工厂的各类电力拖动系统，并可满足维修电工的安装、调试、故障分析及排除故障等技能训练要求。
3、装置设有电压型漏电保护器和电流型漏电保护器，能确保操作者的安全；各电源的输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠。
4、所有的元器件都通过导线引到接线端子上，学生接线时只需在端子上进行接线，有利于保护元器件。
三、技术性能：
1、输入电压：三相四线～380V±10% 50Hz
2、装置容量：＜1.5kVA
3、外形尺寸：1.68m×0.7m×1.6m
四、装置配备：

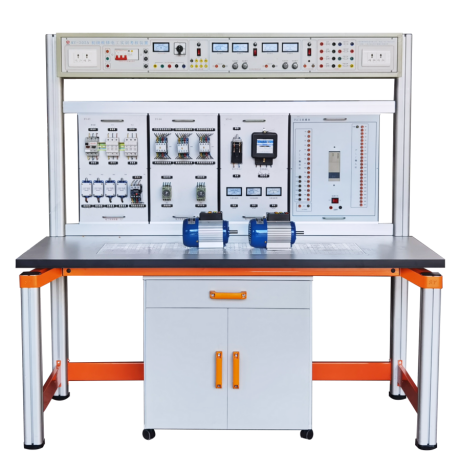

实训装置由控制屏、实训桌、电气控制挂箱、电动机等组成。
(一)控制屏
控制屏为铁质双层亚光密纹喷塑结构，铝质面板。具体功能如下：
1、主控板
(1)三相四线电源输入，由接触器通过起、停按钮进行操作，接通总开关；设有漏电保护器、保险丝等器件。控制屏设有单相三极220V电源插座及三相四极380V电源插座。
(2)设有450V指针式交流电压表，通过波段开关切换监控电网电压。
2、交流电源
设有变压器一只，原边220V、副边26V和6.3V的交流电压，26V用于能耗制动中整流电路的交流电源。
3、整流二极管：1N5408 四只，用于能耗制动的整流电路。
4、三只75Ω/75W电阻用于电动机降压启动、一只10Ω/25W用于异步电动机的能耗制动。
5、交直流仪表
交流电压表：0～500V带镜面交流电压表一只，精度1.0级
交流电流表：0～5A带镜面交流电流表一只，精度1.0级，具有超量程报警、指示、切断总电源等功能
功率、功率因数表：由一套微电脑，高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话的智能控制模式。为了提高测量范围和测试精度，将被测电压、电流瞬时值的取样信号经A/D变换，采用专用DSP计算有功功率、无功功率。功率的测量精度0.5级，电压、电流量程分别为450V、5A，可测量负载的有功功率、无功功率、功率因数及负载的性质；还可以贮存、记录15组功率和功率因数的测试结果数据，并可逐组查询
(二)实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；设有带锁抽屉，用于放置工具及资料，实验台下方设有吊柜，柜内可放置实训模块，造型美观大方；实验桌底部装有四个万向轮，便于移动。
五、实训内容
1、三相异步电动机直接启动控制
2、三相异步电动机接触器点动控制线路
3、三相异步电动机接触器自锁控制线路
4、具有过载保护的正转控制线路
5、按钮联锁的三相异步电动机接触器正反转控制线路
6、三相异步电动机的顺序控制
7、三相异步电动机的多地控制
8、接触器控制Y/△降压起动控制线路
9、时间继电器控制Y/△降压起动控制线路
10、安装调试通电延时带直流能耗制动Y-△启动控制线路
11、接触器联锁的正反转控制线路
12、按钮接触器复合联锁电动机正反转控制线路
13、接触器控制串联电阻降压起动控制线路
14、时间继电器控制串联电阻降压起动控制线路
15、工作台自动往返控制线路
16、半波整流能耗制动控制线路
17、单相运行反接制动控制线路
18、C620型车床的接线、故障与维修
19、Z3040摇臂钻床接线、故障与维修
20、Z3050摇臂钻床实训：让学生掌握Z3050摇臂钻床的电气工作原理以及其排故的技能，可进行20项故障点的电路考核。
21、X62万能铣床实训考核挂件：让学生掌握X62W型铣床的电气工作原理以及其排故的技能，可进行20项故障点的电路考核
