液晶电视实训考核装置,液晶电视实训考核设备,液晶电视实训室

MY-510 液晶电视实训考核装置适合信息技术类电子技术应用专业的《液晶彩色电视机原理与维修》、液晶彩色电视机维修实训》课程的教学与实训，也适合技工学校电子类专业《液晶彩色电视机维修》课程的实习，还可用做职业技能鉴定部门和职业培训机构家电维修中级、高级班的培训考核设备。

一、装置构成：

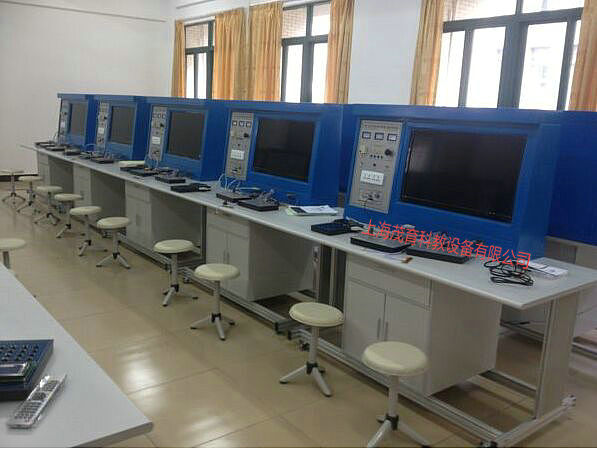

本实训台包括电源控制屏、电视机彩色信号发生器、智能考核系统、液晶电视检测系统、液晶电视等组成。

1、电源控制屏对整个实训台的供电系统进行控制，当漏电电流>30mA时，实训台整机断电；电视机彩色信号发生器具有100频道射频输出和视频全电视信号输出，为电视机提供彩色信号；

2、实训内容：共设有十二项故障，有电源输入故障、反馈信号采集故障、电源输出故障、PWM控制故障、遥控故障、按键故障、液晶屏显示故障、无声故障等。故障现象有三无、指示灯无声无图像、有声无图像、无声有图像、黑屏、蓝屏等。

2、通过在本装置上进行故障排查实操练习，可以了解并掌握液晶电视机整机工作原理、开关电源供电和各种保护原理、数字主板对音像视频信号的处理原理等；并掌握万能表、示波器等工具检测和液晶电视机电路的维修方法；并可以设计EMI滤波器电路、PFC功率因数校正电路、PWM控制电路、开机/待机控制电路、过压/过流/过温保护电路等，为踏入社会工作打好基础。

二、装置创新特色：

1、本实验台为铝合金骨架，结构牢固、规格标准、外型美观大方。

2、实验台采用可拆分式“模块”结构，具有任意组合，利于功能升级；同时也解决了整机维修难的问题，只要将体积小的挂箱寄回厂家就可以快速、方便的解决相应的问题；另外模块还可以做为单独电源使用，移动到任何位置，方便教学；为保证实验安全，高压电源输入输出采用高安全、可靠的互套插座；低压信号、电源模块采用大、小两种市场上常用大小的插座输出，这种双插座接口输出方便适合不同接插线、连接口的使用。

3、液晶电视可独立使用：本装置实训操作并不针对电视机内构件，而是另外一套经过故障镜像的组件。此设计可以保证不会因为学生的误操作而影响液晶电视机，保证液晶电视的使用寿命。另外在电视机背部插接上通过本公司专门设计的故障消除接口，电视机还可以移动至其他地方正常使用。

三、技术性能：

1、输入电源：单相三线制AC220V±10% 50HZ

2、工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃）

3、整机容量：＜300VA

4、安全保护：动作电流≤30mA、动作时间≤0.1s

5、外形尺寸：1650mm×660mm×1600mm

6、液晶电视，亮度500cd/m2,反应时间＜16ms，液晶电视型号用户可自定义。

7、彩色信号发生器：PAL-D/K信号制式，共有100频道射频输出和全电视视频输出。共有圆、点、格、黑白格、彩色、单色等16种彩色信号形式，可通过按键直接选择。

8、实训桌：整体结构采用铝合金框架落地台式，便于移动和固定，利于实验室布局。桌面为防水、防火、耐麿高密度板、结构坚固，造型美观大方。设有抽屉和柜门，用于放置工具和资料等。

四、实训项目：

1、认识液晶电视的内部结构

2、认识液晶电视中各主要单元的基本结构

3、液晶电视整机工作原理

4、电源电路板总原理框图

5、EMI滤波器及整流滤波电路

6、开关变压器

7、PWM控制器FAN6755

8、FAN6755供电电路

9、FAN6755掉电、过压保护电路

10、FAN6755驱动输出与过流保护电路

11、FAN6755反馈电路

12、高压逆变电路原理框图

13、控制器KA7500C

14、液晶电视机主电路板工作原理

15、液晶显示屏工作原理

16、液晶电视机电源板检修思路

17、液晶电视机数字主板检修思路

18、液晶电视机的基本检修方法

19、重要器件的检修方法

20、电源输出异常检修方法

21、背光灯异常检修方法

22、有图像无声音故障检测

23、键控/遥控无效的检测流程

24、声音正常，蓝屏的检测流程

25、智能考核软件的使用

五、配置清单：

序号	名称	数量	说明	备注
1	液晶电视	1台		康佳24寸液晶电视
2	存储柜	2台
3	铝合金实验台	1台
4	电源挂箱	1台		带漏电保护
5	电源输出挂箱	1台
6	液晶电视电源考核板	1块
7	液晶电视主板考核板	1块
8	液晶电视智能答题器	1块
9	万用表	1只	数字式
10	一字螺丝刀	1把
11	十字螺丝刀	1把
12	实验导线	5套
13	绝缘胶布	5卷
14	保险丝	20个	5A
